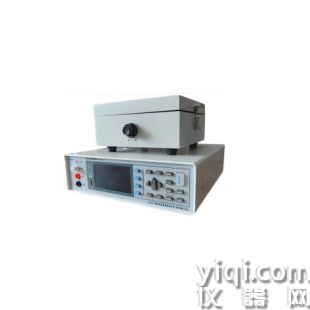

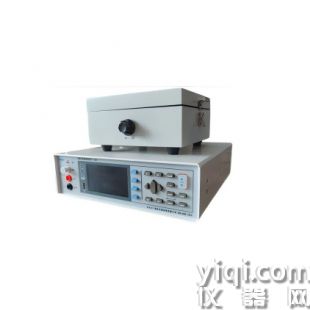

GB1672-8液體增塑劑體積電阻率的測定儀測試范圍與精度?

?電阻測量范圍?：1×10?Ω至1×101?Ω（固體材料可擴展至2×101?Ω）

?誤差控制?：阻值≤1012Ω時誤差±10%，>1012Ω時誤差±20%

?測試電壓?：支持100V、250V、500V三檔直流電壓，允差±5%

GB1672-8液體增塑劑體積電阻率的測定儀計算機遠程控制指令兼容SCPI（Standard Command for Programmable Instrument儀器標準命令集），高效完成遠程控制和數據采集功能

高絕緣電阻測量儀用于測量絕緣材料、電工產品、各種元器件的絕緣電阻；與恒溫水浴配套后，還能測量不同溫度下的塑料電線電纜（無屏蔽層）的絕緣電阻，該儀器具有測量精度高、性能穩定、操作簡單、輸入端高壓短路等優點，儀器的量程 16次方超出16次方顯示電流通過換算可到20次方電阻值（測試電壓為 1-1000V）。 本儀表貫徹 Q/TPGG 7-2008 高絕緣電阻測量儀企業標準。

出顯示電流換算可到20次方）， 電阻率可達到1022Ω.cm

測量方式：手動/自動兩種

界面語言選擇：英文/中文 兩種

顯示位數：4/5位  兩種選擇

測量模式：三種

測試速度可選擇  快速 5 次/秒，慢速 1 次/秒，兩種可選

回讀電壓精度  0.5%±1V

測試特點：帶設置記憶功能 開機一鍵測試出結果 不用反復設置

可設定測量延時和放電延時

十種自定義測量模式可以用戶自己編輯開機直接調取 滿足不同材料的測試需求

量程超限顯示  量程上超 和量程下超

輸入端子  香蕉插頭，BNC 插頭

精度保證期  1年 根據計量證書有效期  可在全國任意檢測所檢測 精度保證

操作溫度和濕度 0℃到40℃80%RH以下(無凝結)

存儲溫度和濕度 -10℃到60℃ 80%RH以下(無凝結)

操作環境  室內,海拔2000m

電源  電壓：110V/ 220V AC 頻率：47Hz/63Hz 兩種供電模式

功耗  50 W

尺寸  約 331 mm x 329 mm x 80 mm

重量  約 4.1kg

體積電阻率與表面電阻的區別

體積電阻率和表面電阻是材料電學性能的兩個重要參數，但兩者針對的測試對象和應用場景不同。以下是兩者的主要區別：

1. 定義與物理意義

體積電阻率（Volume Resistivity）

  體積電阻率是衡量材料內部導電性能的參數，表示單位體積材料對電流的阻礙能力。

  體積電阻率反映材料本身的絕緣或?qū)щ娞匦裕c材料的成分、結構及溫度密切相關。例如，絕緣塑料的  可達 12次方-16次方，而金屬的 僅為  10的-6}- 10^-4次方 。

表面電阻（Surface Resistance）

  表面電阻是衡量材料表面導電性能的參數，表示電流沿材料表面流動時的阻礙能力。

  表面電阻受材料表面狀態（如污染、濕度、氧化層）影響顯著，常用于評估材料的防靜電性能或漏電風險。

2. 測量方法與電極配置

體積電阻率測量

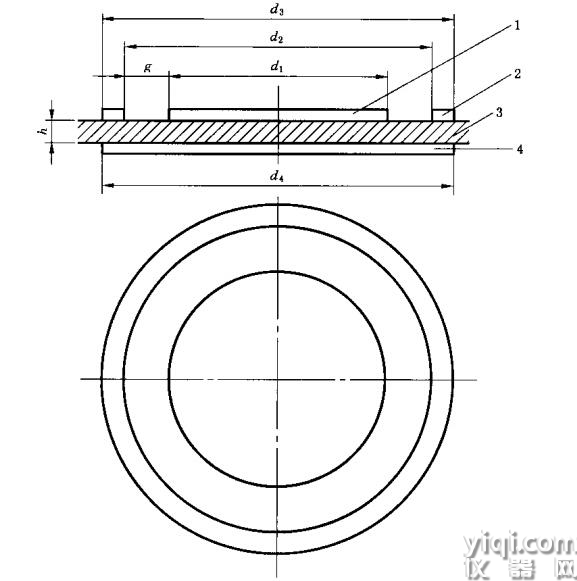

電極設計：使用三電極系統（如保護環電極），確保電流僅通過材料內部，避免表面電流干擾。

 測試標準：如 ASTM D257、IEC 60093。

 適用場景：塊狀固體材料（如塑料、陶瓷、橡膠）的絕緣性能評估。

表面電阻測量

電極設計：采用平行電極或同心環電極，使電流沿材料表面流動。

測試標準：如 ASTM D4496、IEC 61340。

適用場景：薄膜、涂層、紡織品等表面導電性能測試，或防靜電材料的篩選。

3. 應用領域差異

參數

體積電阻率：

核心用途 評估材料內部絕緣

典型應用 電線絕緣層、電子封裝材料、高壓設備

關鍵影響因素 材料成分、溫度、雜質濃度

表面電阻：評估材料表面導電/防靜電性能 導電性

影響因素 表面清潔度、濕度、污染、氧化層

4. 實例對比

絕緣塑料板：

  體積電阻率高于15次方，說明內部絕緣性能優異；

  表面電阻可能因吸附水分而降低于12次方，表明表面存在微弱導電性。

5. 總結

體積電阻率：表征材料整體的絕緣或?qū)щ娔芰?，是材料本征屬性的體現。

表面電阻：反映材料表面的導電特性，易受環境因素和表面狀態影響。

兩者在科研、工業質檢中常需同時測試，以全面評估材料的電學性能（如高壓絕緣材料需高體積電阻率+高表面電阻，而防靜電材料需中等體積電阻率+低表面電阻）。

用于測量材料導電性能的專業儀器，其核心功能包括表面電阻率（Rs）和體積電阻率（Rv）的自動化檢測，適用于材料科學、電子工程、防靜電產品等領域，基于歐姆定律和電場分布理論，通過施加穩定電壓并測量電流值計算電阻率。體積電阻率需在材料內部形成均勻電場，表面電阻率則需控制電場分布于材料表層?。表面電阻率表征材料表面對電流的阻抗，體積電阻率則反映材料單位體積內的導電特性?。

通過施加電場并測量電流，基于?歐姆定律（R=V/I）?計算電阻率值，可覆蓋導電材料至絕緣材料的寬范圍檢測需求，表面電阻率（Ω/sq）?：表征材料表面單位面積的電阻，適用于評估防靜電材料（如織物、薄膜）的性能?。?體積電阻率（Ω·m或Ω·cm）?：定義為材料單位立方體積對泄漏電流的電阻，數值越高表明絕緣性能越優。使用1MΩ、10GΩ、1TΩ標準電阻模塊進行校準，校準環境溫度波動≤±2℃，確保電流檢測電路精度?。

測量范圍廣?：電阻檢測覆蓋5×102Ω至1×101?Ω，支持微弱電流（如0.01pA）的高精度測量，應用場景多樣?：包括絕緣材料（如塑料、電纜）、電子元器件、防靜電產品（如機房地板）等領域的質量控制與研發分析?。自動化與穩定性?：集成恒溫、定量進樣等功能（如設計的全自動油樣測量系統），減少人工干預并提升數據可靠性?，根據?GB/T 31838?等標準，該儀器需在特定電壓（如500V）與時間條件下測量電流，以標準化流程確保結果可比性?。

通過施加穩定直流電壓（通常為10V-1000V）于被測材料兩端，測量流經材料的電流值，依據公式 ?R=V/I? 直接計算電阻值?，體積電阻率（Rv）與表面電阻率（Rs）分別對應材料內部和表層的電流路徑?。需在材料內部形成均勻電場，通過三電極系統（上電極、下電極、環形輔助電極）分離表面電流與體積電流?，電場集中于材料表面，通過調整電極間距或使用平行板電極限制電流路徑?，固定電壓下僅測量電流，導致非線性刻度（如無窮大電阻對應零電流），精度低且易受電壓波動影響?，同時測量電壓與電流，利用集成電路實時計算 ?R=V/I?，消除非線性誤差，精度可達千分之幾甚至萬分之幾?。環形輔助電極引導表面電流至地線，確保體積電流單獨通過主電極，實現Rv與Rs的分離測量?，?絕緣材料檢測?：如塑料薄膜、電纜絕緣層的Rv驗證（需高電壓環境干擾）?。表面電阻率測量時，環形電極將表面電流導向地線，主電極僅采集體積電流，實現兩種電流路徑的物理隔離?。

體積表面電阻測試儀是一種用于測量材料體積電阻率和表面電阻率的專用設備，廣泛應用于材料科學、電子制造和質量控制等領域。以下是對該儀器的詳細解析：

?核心概念?

?體積電阻率?：材料內部的電阻，反映材料整體的絕緣性能，單位為歐姆·厘米（Ω·cm）。

?表面電阻率?：材料表面的電阻，衡量表面導電或防靜電能力，單位為歐姆（Ω）或歐姆/平方（Ω/□）。

?儀器組成?

?電極系統?：通常包括三電極（主電極、保護電極、對電極）以減少邊緣效應。

?高壓電源?：提供穩定的測試電壓（常見范圍10V-1000V）。

?微電流測量模塊?：檢測微小電流（低至皮安級），結合歐姆定律計算電阻。

?控制與顯示單元?：現代儀器多配備數字界面，可自動計算電阻率。

?工作原理?

?體積電阻測量?：將電壓施加于材料兩側，電流穿透樣品，計算體積電阻率。

?表面電阻測量?：電極同側放置，電流沿表面流動，測定表面電阻率。

?國際標準?

?ASTM D257?、?IEC 60093?：規定電極配置、樣品尺寸及測試條件（如溫濕度）。

?測試條件?：通常在23±1℃、50%±5%濕度下進行，需預熱樣品。

?操作要點?

?樣品制備?：清潔表面、確保平整，避免污染影響結果。

?電極接觸?：使用導電膠或彈簧加載電極保證良好接觸。

?參數設置?：根據材料選擇合適電壓（如塑料常用500V）。

?環境控制?：必要時在屏蔽箱中測試，避免電磁干擾。

?應用領域?

?絕緣材料?：驗證電纜絕緣層、電子元件封裝材料的體積電阻。

?防靜電材料?：評估地板、包裝材料的表面電阻（通常10^6-10^9Ω）。

?科研開發?：優化功能材料（如導電高分子）的電性能。

?技術參數?

?電阻范圍?：高端儀器可達10^3-10^17Ω。

?精度?：±5%以內（高精度型號可達±1%）。

?自動化功能?：部分型號支持SCV（順序充電電壓）法，提高測試效率。

?注意事項?

?校準?：定期使用標準電阻箱校準。

?安全防護?：測試高壓時需接地保護，避免靜電積累。

?數據解讀?：區分體積/表面電阻率，避免誤判材料性能。

?示例場景?

?PCB基板測試?：測量FR-4材料的體積電阻率需>10^12Ω·cm，表面電阻需>10^10Ω。

?抗靜電地板驗收?：依據EN 1081標準，表面電阻應在10^6-10^9Ω之間。
