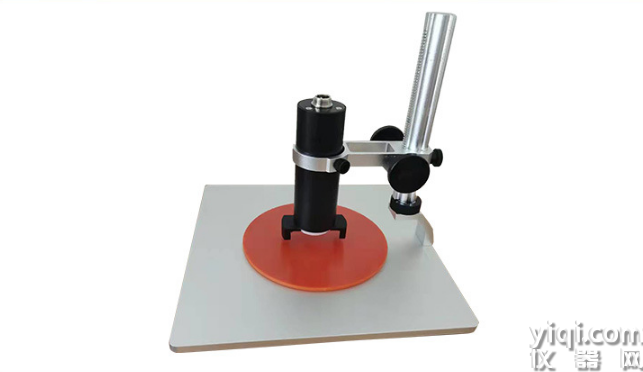

多功能四探針測試儀是一種基于?四探針法?原理設計的專用儀器，主要用于測量?半導體材料?（如硅單晶、鍺單晶、硅片）的電阻率，以及?導電薄膜?（如ITO薄膜、擴散層、外延層）的方阻（薄層電阻）。其核心功能是通過非破壞性接觸式測量，量化材料的電學特性，為半導體工藝優化與材料質量控制提供關鍵數據支持。

多功能四探針測試儀核心特性測量原理?采用四探針法，通過外側兩探針注入恒定電流，內側兩探針測量電壓差，結合公式 計算電阻率。分離電流與電壓檢測回路，消除接觸電阻和引線電阻干擾，確保高精度（誤差<1%）。

?適用對象?半導體材料?：單晶硅、多晶硅等電阻率檢測；薄膜材料?：ITO導電膜、導電橡膠、太陽能電池涂層等方阻測量；擴散工藝評估?：半導體器件擴散層薄層電阻的工藝驗證。

?技術優勢?非破壞性?：僅接觸材料表面，無需切割或特殊制樣；高適應性?：支持塊狀、薄膜、棒狀等多種形態樣品，可調節探針間距以減小邊緣效應誤差；智能化?：集成恒流源、高靈敏度電壓表及自動計算功能，支持電阻率與方阻一鍵換算.該儀器是半導體研發、新能源材料檢測及工業質量控制中的核心工具

半導電材料電阻測試儀時需綜合考慮測量需求、儀器性能及使用環境等因素。以下是關鍵選擇要點：

一、明確測量需求

1. 測量范圍與精度

   半導電材料（如橡塑護套、電纜接管）的電阻值通常介于 \(10^{-4} \Omega \cdot \text{cm}\) 至 \(10^8 \Omega \cdot \text{cm}\) 之間。需確保測試儀的測量范圍覆蓋實際應用需求。例如，若需測量中高值電阻（\(10^6 \sim 10^8 \Omega\)），應選擇量程擴展能力強的儀器，并關注其誤差范圍（如2兆歐檔誤差±0.5%讀數+2字）。

   精度要求：高精度場景（如實驗室）需選擇誤差更小的儀器，而常規檢測可適當放寬精度要求。

2. 測試電流適配性

   半導電材料對測試電流敏感，需根據材料特性選擇電流檔位。例如，某些儀器提供1微安、0.1微安等多檔位輸出，避免電流過大導致材料損傷或測量失真。

二、核心功能與技術特性

1. 四端子測量法

 采用四端子法可消除接觸電阻的影響，提升測量準確性，尤其適用于微電阻或高阻值測量場景。相較傳統兩線法或兆歐表，四線法更適合半導電材料的精密檢測。

2. 環境適應性

   儀器需在特定溫濕度條件下工作（如溫度23±2°C、濕度<65%），選擇時需確認其穩定性和抗干擾能力，避免環境波動導致數據偏差。部分儀器內置溫度補償功能，可減少溫度變化對電阻值的影響。

3. 數據存儲與顯示

   支持數字顯示、數據存儲及導出功能的儀器更便于后續分析。例如，3位數字顯示屏和自動過載提示能提升操作效率。

 三、儀器類型與便攜性

1. 手持式 vs 臺式

   手持式：適合現場快速檢測，便攜性強，但可能犧牲部分精度或功能。

   臺式：實驗室場景優先選擇，通常具備更高精度和擴展功能（如多檔位電流調節）。

2. 配件兼容性

   若需測量特殊形狀或尺寸的樣品（如扁鋼接地體），需搭配專用取樣器（如半導電橡塑電阻儀取樣器）以實現測量。

四、品牌與認證

1. 符合行業標準

   選擇通過國家或國際認證的儀器（如符合GB/T標準），確保安全性與可靠性。例如，部分儀器明確標注符合電力行業執行標準（如DL/T 845.4-2004）。

2. 品牌與技術支持

   優先選擇技術成熟、提供售后支持的品牌  北廣精儀儀器設備有限公司的設備提供完整的技術支持和售后服務，保障儀器的長期穩定使用。

五、操作與維護便利性

1.人機交互設計

   直觀的菜單操作、旋轉鼠標輸入或自動量程切換功能可簡化操作流程，減少人為誤差。

2. 耐用性與維護

   選擇具備堅固外殼、防塵防水（如IP54等級）的儀器，適應戶外或復雜工業環境。同時，關鍵部件采用進口元件的儀器壽命更長。

六.應用場景擴展

若需同時測量土壤電阻率或泄漏電流，可考慮多功能測試儀，但需確認其是否兼容半導電材料特性。

總結建議

步驟1：明確被測材料的電阻范圍及測試環境，選擇匹配量程和精度的儀器。

步驟2：優先采用四端子法的設備，確保測量準確性。

步驟3：根據場景（現場/實驗室）選擇便攜式或高精度臺式儀器。

步驟4：核查品牌資質與售后服務，避免后續使用問題。

例如，北廣精儀的的半導電電阻測試適合中高阻值測量，而需要更大電流擊穿氧化膜的場景可參考回路電阻測試儀的選型思路（如連續可調電流設計）。

導體材料電阻率測試儀GB/T 11073硅片徑向電阻率變化的測量方法提要探針與試樣壓力分為小于0.3N及0.3 Nˉ0.8N兩種。以下文件中的條款通過本標準的引用商成為本標準的條款。但凡注日期的引用文件，其隨后所有的修改單(不包括訂正的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的新版本。但凡不注日期的引用文件，其新版本適用于本標準。GB/T 1552硅、儲單晶電阻率測定直排四探針法樣品臺和操針架樣品臺和探針架應符合GB/T152 中的規定。樣品臺上應具有旋轉360"的裝置。其誤差不大于士5"，測量裝置測量裝置的典型電路叉圖1，范圍本標準規定了用直排四探針測量硅外延層、擴散層和離子注入層薄層電阻的方法。本標準適用于測量直徑大于15.9mm的由外延、擴散、離子注人到硅片表面上或表面下形成的薄層的平均薄層電阻。硅片基體導電類型與被測薄層相反。適用于測量厚度不小于0.2 μm的薄層，方塊電阻的測量范圍為10A-5000n.該方法也可適用于更高或更低照值方塊電阻的測量，但其測量準確度尚未評估。使用直排四探針測量裝置、使直流電流通過試樣上兩外探件，測量兩內操針之間的電位差，引人與試樣幾何形軟有關的修正因子，計算出薄層電阻。覆蓋膜;導電高分子膜，高、低溫電熱膜;隔熱、導電窗膜 導電(屏蔽)布、裝飾膜、裝飾紙;金屬化標簽、合金類箔膜;熔煉、燒結、濺射、涂覆、涂布層，電阻式、電容式觸屏薄膜;電極涂料，其他半導體材料、薄膜材料方阻測試采用四探針組合雙電測量方法，液晶顯示，自動測量，自動量程，自動系數補償.高集成電路系統、恒流輸出；選配：PC軟件進行數據管理和處理.

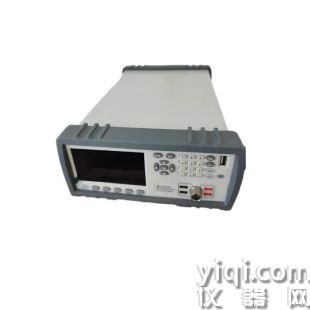

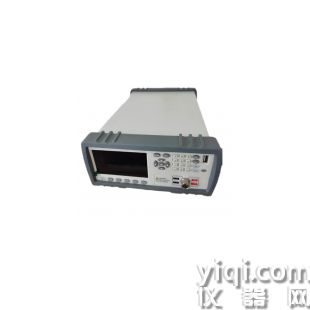

雙電測數字式四探針測試儀是運用直線或方形四探針雙位測量。該儀器設計符合單晶硅物理測試方法國家標準并參考美國A.S.T.M標準。利用電流探針、電壓探針的變換，進行兩次電測量，對數據進行雙電測分析，解決樣品幾何尺寸、邊界效應以及探針不等距和機械游移等因素對測量結果的影響.

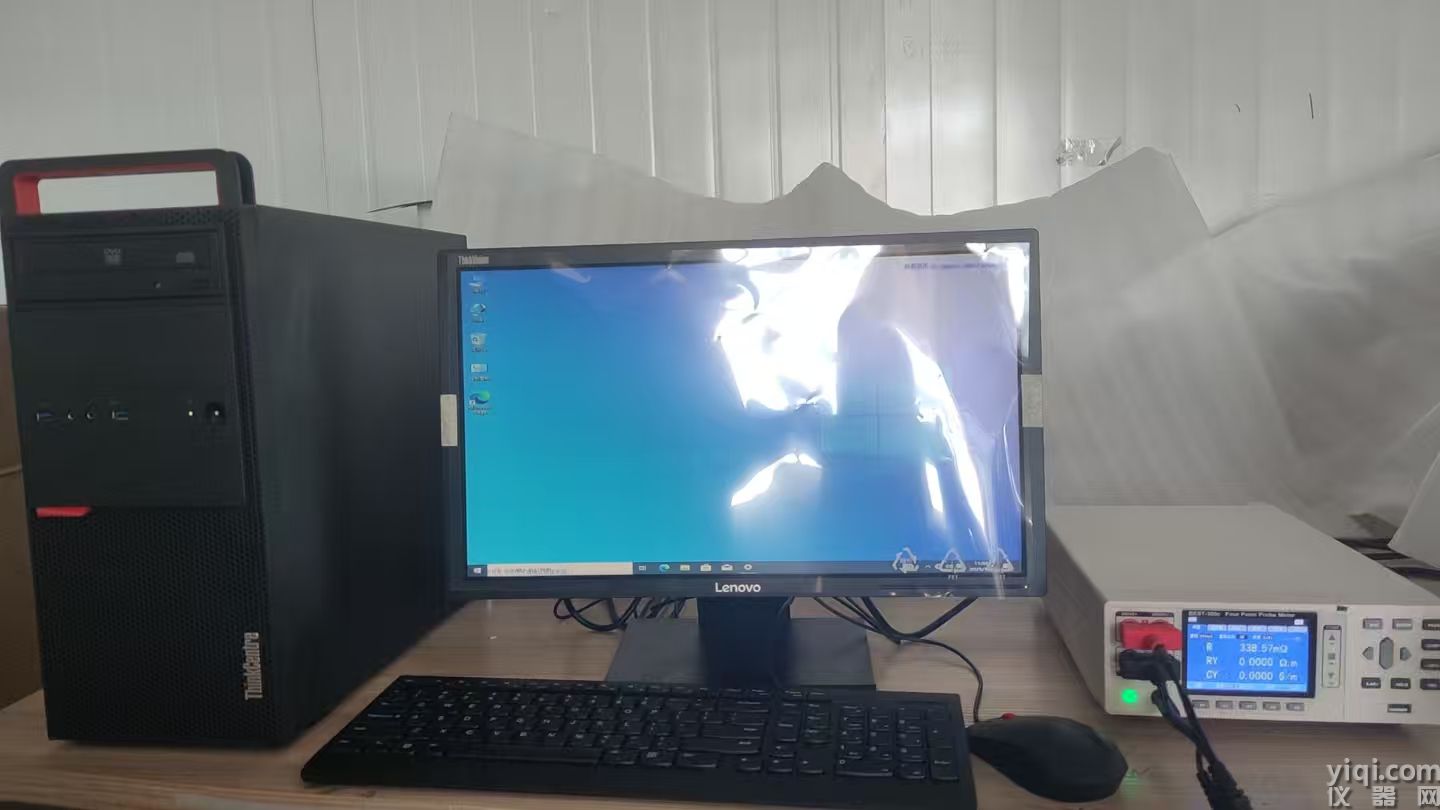

采用四探針組合雙電測量方法，液晶顯示，自動測量，自動量程，自動系數補償.高集成電路系統、恒流輸出；選配：PC軟件進行數據管理和處理.

雙電測數字式四探針測試儀是運用直線或方形四探針雙位測量。該儀器設計符合單晶硅物理測試方法標準并參考美國A.S.T.M標準。利用電流探針、電壓探針的變換，進行兩次電測量，對數據進行雙電測分析，解決樣品幾何尺寸、邊界效應以及探針不等距和機械游移等因素對測量結果的影響.

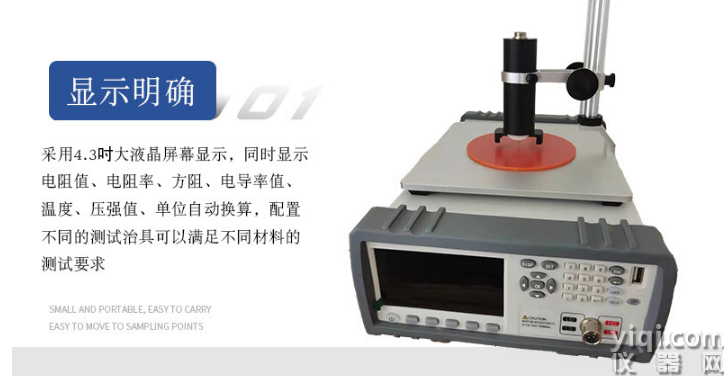

概述：采用四端測量法適用于生產企業、高等院校、科研部門，實驗室；是檢驗和分析導體材料和半導體材料質量的工具?？膳渲貌煌瑴y量裝置測試不同類型材料之電阻率。液晶顯示，溫度補償功能，自動量程，自動測量電阻，電阻率，電導率數據。恒流源輸出；選配：PC軟件過程數據處理和標準電阻校準儀器，薄膜按鍵操作簡單，中文或英文兩種語言界面選擇，電位差計和電流計或數字電壓表，量程為1mVˉ100mV,分辨率為0.1%，直流輸入阻抗不小250μm的半球形或半徑為50 μm~125 μm的平的圓截面。探針(帶有彈簧及外引線)之間或探針系統其他部分之間的絕緣電照至少為10°Ω.探針排列和間距，四探針應以等距離直線排列，探針閥距及針突狀況應符合GB/T 552 中的規定。R=1(R +R, )…………………………(3)R2=與(R; +R，)計算試樣平均直徑D與平均操針間距S之比，由表3中查出修正因子F，也可以見GB/T11073中規定的幾何修正因子。 9.4計算幾何修正因子F，見式(4)。對于薄層厚度小于3μm的試樣，選用針尖半徑為100μm250μm的半球形探針或針尖率徑為50μm~125 pm平頭探針，針尖與試樣間壓力為0.3 Nˉ0.8Ni對于薄層厚度不小于3μ的試樣，選用針尖半徑為35μm100 pm 半球形操針，針尖與試樣間壓力不大于 0.3 N.Rr=V; R,/V=V/I,…… … R,=V,R,/V_=V,/I,-雙刀雙撐電位選擇開關。.定。歐嬌表，能指示阻值高達10°日的漏電阻，溫度針0℃-40℃，小刻度為0.1℃。光照、高頻、需動、強電磁場及溫醒度等測試環境會影響測試結果，甲醇、99.5%，干燥氮氣。測量儀器探針系統操針為具有45"~150°角的圓罐形破化鴨振針，針實半徑分別為35μm~100μm.100 μm…… … ………(5)電壓表輸入阻抗會引入測試誤差，硅片幾何形狀，表面粘污等會影響測試結果，R(TD-R_xF式中:計算每一測量位置的平均電阻R.，見式(3).試劑優級純，純水，25℃時電阻率大于2MN.cm,s=號(二[R，(TD-瓦(7D羽yt ..計算每一測量位置在所測溫度時的薄層電阻(可根據薄層電阻計算出對應的電阻率并修正到23℃，具體見表4)見式(5).用干凈涂題顆子或吸筆將試樣置于樣品臺上，試樣放置的時間應足夠長，到達熱平衡時，試樣溫度為23 ℃±1℃.接通電流，令其任一方向為正向，調節電流大小見表1測量范圍電阻率：1×10-4～2×105 Ω-cm，分辨率：1×10-5～1×102 Ω-cm方  阻：5×10-4～2×105 Ω/□，分辨率：5×10-5～1×102 Ω/□電  阻：1×10-5～2×105 Ω   ，分辨率：1×10-6～1×102 Ω 材料尺寸(由選配測試臺決定和測試方式?jīng)Q定)直    徑：A圓測試臺直接測試方式 Φ15～130mm，   方測試臺直接測試方式180mm×180mm，    長(高)度：測試臺直接測試方式 H≤100mm,    測量方位: 軸向、徑向均可

4-1/2 位數字電壓表：

    (1)量程： 20.00mV～2000mV

    (2)誤差：±0.1%讀數±2 字

數控恒流源

   (1)量程：0.1μA，1μA，10μA，100μA，1mA，10mA，100mA，1A

   (2)誤差：±0.1%讀數±2 字

粉體電阻率測試儀的選型建議  ：

粉體電阻率測試儀的選型需綜合考慮測量需求、材料特性、測試環境及預算等因素。以下是基于搜索結果的選型關鍵點分析及推薦：

一、核心選型要素

1. 測量范圍與精度

   電阻率范圍：多數儀器的電阻率覆蓋范圍為 (10^-7- 10^8 Omega )，部分高溫型號可達更高范圍（如 \(10^-8- 10^8 Omega）。

   精度要求：高精度型號（如 BEST-300C）的電阻率測量誤差可低至 ±0.01 μΩ·m，而經濟型設備誤差通常為 ±0.1%～±0.3%。

  電流與電壓精度：恒流源輸出需穩定（如 ±0.01 mA），電壓分辨率需達 0.1 μV 以支持微小信號檢測。

2. 測試標準與適用材料

   行業標準：需確認儀器是否符合 YS/T 587.6-2006、GB/T 24521-2018 等標準，滿足相關炭素材料測試要求。

   材料類型：適用于石墨、碳素粉末、鋰電池材料、粉末冶金等導電或半導體粉末的測試。

3.自動化與功能性

  自動化操作高端型號  北廣精儀儀器設備公司支持自動加壓、脫模、數據采集及生成曲線圖譜，適合批量測試需求；手動型號成本較低。

   附加功能部分儀器集成溫度、壓強實時監測，或支持高溫測試適用于模擬極端環境下的電性能分析。

4. 硬件配置與兼容性

   加壓方發：液壓系統（進口或國產）影響測試穩定性，壓力范圍需匹配材料特性（如 200 kg～1000 kg 可選）。

   模具規格：內徑（10 mm 或 20 mm）和高度（25 mm）需根據樣品量調整，部分型號支持定制。

   電極材質：紫銅鍍金電極可減少接觸電阻，適合高精度測試。
