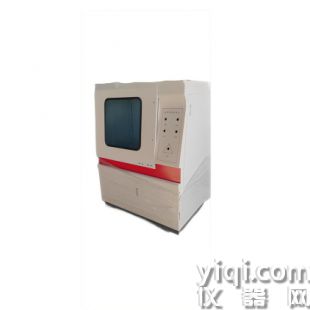

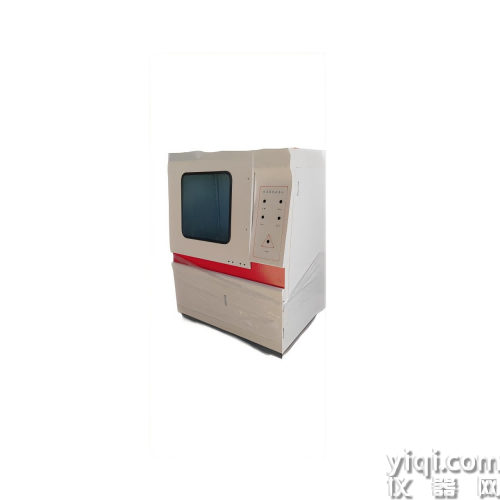

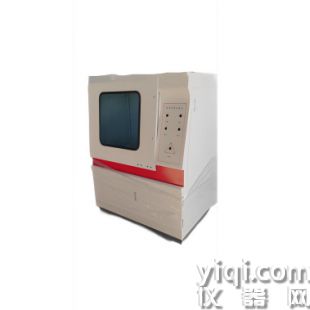

漆膜擊穿電壓測試儀產品型號：BDJC-10KV、BDJC-50KV、BJC-100KV

產品品牌：北京北廣精儀

控制方式：計算機控制

符合標準：GB/T1408、ASTM D149、IEC60243-1等

適用材料：橡膠、塑料、薄膜、陶瓷、玻璃、漆膜、樹脂、電線電纜、絕緣油等絕緣材料

測試項目：擊穿電壓測試、介電強度測試、電氣強度測試、耐電壓擊穿強度測試等

試驗電壓：10KV、20KV、50KV、100KV、150KV等

電壓精度：≤1%

適用材料：絕緣材料

升壓速率：10V/S-5KV/S

試驗方式：交流/直流、耐壓、擊穿、梯度升壓

控制系統：PLC控制升壓

核心部件：采用進口配件

試驗介質：絕緣油、空氣

顯示方式：曲線顯示、數據打印

其它特點：無線藍牙控制

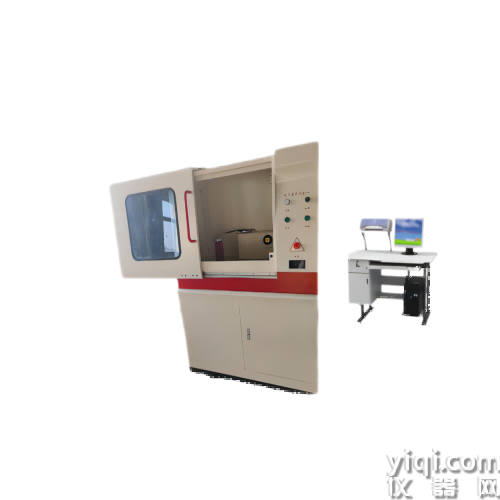

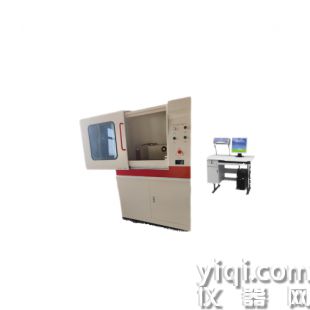

設備組成：主機、計算機、電極

電極規格：25mm、75mm、6mm

電器容量：3KVA、5KVA、10KVA

漆膜擊穿電壓測試儀工作原理核心原理?電壓梯度施加?通過高壓發生器輸出可調的交流（AC）、直流（DC）或脈沖電壓，以恒定速率（如0.1-5 kV/s）逐步提升至被測材料表面，直至其絕緣性能失效。電壓施加過程中，儀器實時監測電場強度變化，捕捉材料極化、電導及局部放電等物理現象，直至發生不可逆擊穿。

?擊穿判定與數據采集。?當材料達到介電強度極限時，電流驟增且電壓突變，控制系統通過高精度傳感器捕獲電流異常信號，并記錄此時的峰值電壓作為擊穿電壓值（單位：kV/mm）。數據經處理后自動生成擊穿強度、耐壓時間等關鍵參數，支持圖表化展示及導出。

關鍵組件協同機制?高壓發生器?支持0-100 kV連續輸出，部分定制型號可達更高范圍；通過AC/DC/脈沖模式切換滿足不同測試標準需求（如IEC 60243、ASTM D149）。

?電極系統?
采用黃銅或不銹鋼材質電極（球-球、板-板等形態），表面精密拋光以降低邊緣放電干擾，確保電場分布均勻。

?閉環控制系統?
計算機或觸摸屏界面預設升壓速率、電壓閾值等參數，動態調整升壓曲線避免階梯式波動，保證測試精度≤2%。

測試模式差異

?破壞性擊穿測試?通過持續升壓直接測定材料介電強度極限，適用于研發階段的材料性能評估及質量抽檢。

?非破壞性耐壓測試?
施加固定閾值電壓（如2倍額定電壓+1000V）并保持設定時長（通常60秒），監測泄漏電流是否超標以驗證短期絕緣穩定性，多用于生產線終檢。

安全防護機制?實時保護系統?
集成過流保護、短路保護、漏電保護等多重機制，觸發異常時自動切斷高壓輸出并啟動放電程序。

?物理隔離設計?
配備屏蔽罩與機械聯鎖裝置，防止操作人員接觸高壓區域；試驗艙門開啟時自動斷電，規避電弧傷害風險。

工作原理流程

參數設置（升壓速率/電壓上限） → 2. 樣品安裝與電極校準 → 3. 啟動升壓并實時監測 → 4. 擊穿信號捕獲 → 5. 數據記錄與分析。

電壓擊穿試驗儀技術解析

一、核心功能與用途

?絕緣材料性能評估?

測試固體絕緣材料（塑料、薄膜、陶瓷、樹脂等）在工頻或直流電壓下的擊穿強度（kV/mm）及耐壓時間，為電力設備、新能源等領域提供關鍵數據支持。

檢測材料微觀缺陷（如氣泡、裂紋），預防因絕緣失效導致的設備故障。

?多領域應用?

電力行業：評估高壓電纜、變壓器絕緣子的耐壓性能。

新能源：測試電池隔膜、電機絕緣材料的介電特性。

科研：研究新型絕緣材料的失效機理及優化工藝。

二、關鍵技術參數

?電壓范圍?

輸出范圍：AC/DC 0-50kV連續可調，BDJC-100KV可達100kV。

升壓速率：100-3000V/s無極調速，滿足不同材料的梯度測試需求。

?精度與安全?

電壓測量誤差≤2%，配備三級聯鎖防護（機械/電子/物理隔離）。

過流保護、漏電保護及直流試驗自動放電功能，確保操作安全。

?智能控制?

動態繪制試驗曲線，支持數據自動存儲及EXCEL/WORD導出。

閉環控制系統實時監測升壓曲線，避免階梯式波動。

三、標準體系與測試方法

?中國標準?

GB/T 1408.1-2006、GB/T 1695-2005等，明確試樣預處理、電極規格及油溫控制范圍（如25±2℃）。

?國際標準對比?

ASTM D149與IEC 60243在升壓方式、測試次數等存在差異（如ASTM允許步進升壓，IEC僅認可連續升壓）。

?測試模式?

連續升壓：直接測量擊穿電壓臨界值。

耐壓測試：保持規定電壓時長驗證材料穩定性。

四、操作規范與注意事項

?環境與樣品要求?

環境濕度≤80%，試樣需潔凈干燥并嚴格防塵避光。

液體介質（如變壓器油）需控制溫度波動±2℃。

?安全操作?

至少兩人協作，禁止直接接觸電極及油杯內部。

設備需獨立接地，防止電磁干擾導致數據異常。

?儀器校準?

采用四級校準體系（包括溫度補償設計），確保高壓線圈穩定輸出。

五、選型與發展趨勢

?設備選型要點?

先支持多標準（GB、IEC、ASTM）的智能化型號BDJC系列。

關注升壓速率調節精度及數據采集抗干擾能力。

?技術升級方向?

集成AI算法優化測試效率，開發高溫/低溫環境適配模塊。

增強遠程監控功能，滿足工業4.0自動化測試需求。

絕緣強度與擊穿電壓之間有什么關系？

一、定義與基本關系

?擊穿電壓?

?定義?：在強電場作用下，絕緣材料失去絕緣性能而變成導體時的臨界電壓值?。

?單位?：千伏（kV）或伏特（V）?。

?絕緣強度（擊穿場強）?

?定義?：單位厚度的絕緣材料能承受的電場強度，反映材料本身的耐電能力?。

?單位?：千伏/毫米（kV/mm）或兆伏/米（MV/m）?。

二、區別與聯系

?物理意義差異?

?擊穿電壓?：表征材料在特定厚度下的耐壓極限，與材料厚度直接相關?。

?絕緣強度?：反映材料單位厚度的耐電場能力，是材料本身的固有屬性?。

?應用場景差異?

?絕緣強度?：用于橫向?qū)Ρ炔煌牧系慕^緣性能（如塑料、陶瓷等）?。

?擊穿電壓?：指導電氣設備設計時確定絕緣層厚度或安全電壓閾值?。

?影響因素?

?絕緣強度?：主要由材料組成、微觀結構及溫度決定（如高溫下易發生熱擊穿）?。

?擊穿電壓?：除材料本身外，還受厚度、環境溫濕度及電壓類型（交流/直流）影響?。

三、典型應用

?材料篩選?：高絕緣強度材料（如E=30kV/mm的陶瓷）適用于高壓變壓器絕緣層?。

?設備設計?：通過擊穿電壓公式反推絕緣層小厚度（如電纜絕緣層設計）?。

?安全評估?：結合兩者關系驗證電力設備長期運行的可靠性（如光伏組件封裝材料測試）

總結

絕緣強度是材料抵抗電場破壞的固有屬性，而擊穿電壓是其厚度相關的耐壓表現。兩者通過數學公式關聯，共同為絕緣材料性能評估和電氣設備設計提供核心依據?

?

擊穿電壓測試方法主要包括以下幾種類型及操作流程：

一、測試方法分類

?工頻交流擊穿測試?

?原理?：施加工頻交流電壓并逐步升壓至試樣擊穿，記錄擊穿電壓值?37。

?步驟?：

樣品安裝于電極間（如漆包線纏繞于圓柱形電極）?7。

設置升壓速率（如100-500V/s）?78。

持續升壓直至擊穿，記錄擊穿電壓?38。

?直流擊穿測試?

?原理?：采用直流電壓評估材料在穩定電場下的絕緣性能?68。

?步驟?：

連接直流高壓電源，升壓速率較慢（如50-200V/s）?67。

觀察電流變化，記錄擊穿瞬間電壓值?68。

?脈沖擊穿測試?

?原理?：模擬瞬態過電壓（如雷擊），測試材料在高頻或脈沖條件下的絕緣強度?67。

?步驟?：

施加標準波形脈沖電壓（如雷電沖擊波形）?8。

多次沖擊后記錄擊穿電壓?68。

?局部放電與熱擊穿測試?

?局部放電?：監測絕緣材料內部放電信號，評估潛在缺陷?6。

?熱擊穿?：結合升溫與升壓，測試材料在高溫下的耐壓能力?6。

二、通用操作流程

?準備階段?

檢查設備連接線、電極接觸狀態及樣品完整性?35。

設置環境條件（溫度、濕度）并穿戴防護裝備（絕緣手套、護目鏡）?35。

?設備連接與參數設置?

高壓電源連接至電極，串聯電壓/電流表?35。

選擇升壓模式（勻速或階梯升壓）及量程?34。

?測試執行?

啟動升壓系統，實時監測電壓/電流變化?35。

擊穿后自動切斷電源并記錄數據，重復測試取平均值?37。

?安全防護?

設備配置過流保護、門聯鎖及放電裝置?24。

直流測試后需手動放電以避免觸電?26。

三、測試標準與設備配置

?適用標準?

?國際標準?：ASTM D149（固體材料介電擊穿測試）?28。

?國內標準?：GB/T 1408.1-2006（絕緣材料電氣強度試驗）?28。

?設備核心參數?

?電壓范圍?：覆蓋交流/直流0-150kV（如ZJC-150E型號）?4。

?升壓速率?：0.05-5kV/s可調?48。

?電極設計?：圓形電極（直徑25/75mm）減少邊緣放電影響?27。

四、典型應用場景

?光伏材料?：EVA封裝材料需驗證工頻/直流擊穿強度?2。

?漆包線?：通過交流或直流測試評估絕緣層極限電壓?17。

?電纜與變壓器?：耐壓試驗確保設備長期運行穩定性?8。

以上方法通過多維度評估材料絕緣性能，確保電氣設備的安全性與合規性?

產品安全合規性測試中的擊穿電壓檢測

一、測試標準與規范

?國際標準?

?IEC 60243-1?：定義高壓試驗的基本術語、試驗條件及程序，適用于電氣設備和材料的擊穿電壓測試?。

?ASTM D149?：針對固體絕緣材料的電氣強度測試，包括擊穿電壓測定?。

?國內標準?

?GB/T 1408.1-2006?：規定絕緣材料電氣強度試驗方法，明確工頻/直流擊穿測試流程?。

?GB/T 4074.5?：漆包線擊穿電壓測試的專項標準，要求驗證絕緣層極限耐壓性能?。

 二、測試流程與操作

?樣品準備?

清潔并干燥樣品表面，避免污染物或潮濕影響測試結果?。

根據材料類型（如漆包線、云母片、碳化硅）選擇電極夾具?。

?設備配置?

使用電壓擊穿試驗儀（如BDJC-50KV型號），支持交流/直流0-150kV測試范圍?。

串聯電壓/電流表監測實時數據，配置過流保護及門聯鎖裝置保障安全?。

?參數設置與執行?

按標準設置升壓速率（如100-500V/s）、電壓類型（工頻/直流）及環境溫濕度?。

逐步升壓至擊穿，記錄臨界電壓值并重復測試取平均值?。

三、合規性驗證目標

?安全性能驗證?

確定絕緣材料的擊穿場強（單位厚度耐壓能力），防止設備因絕緣失效引發火災或短路?。

檢測潛在缺陷（如漆膜針孔、雜質），確保產品無局部絕緣薄弱點?。

?標準符合性?

驗證是否符合IEC 60851-5（漆包線）、UL 1449（電氣設備）等行業準入要求?。

通過加速老化測試（高溫/高濕）模擬長期使用場景，評估材料耐久性?。

四、典型應用場景

?漆包線?：測試絕緣層極限電壓（如10kV以上），優化涂漆工藝并篩選合格產品?。

?云母片?：通過工頻擊穿試驗（200kV）驗證高溫環境下的絕緣可靠性。

?碳化硅（SiC）?：評估其在高壓電力電子設備中的擊穿電壓穩定性?。

五、安全防護措施

?操作規范?：穿戴絕緣手套、護目鏡，保持安全距離防止電弧傷害?。

?設備維護?：定期校準儀器，測試后手動放電避免殘余電壓風險?。

?應急處理?：配置緊急停機按鈕及急救設備，確保突發狀況可快速響應?。

六、測試報告與改進

記錄擊穿電壓、擊穿位置及環境參數，分析數據是否符合設計預期?。

通過對比不同工藝或材料的測試結果，優化生產流程并推動技術創新?。

通過上述流程，擊穿電壓測試可有效保障產品安全合規性，同時為電氣設備長期穩定運行提供科學依據?

電壓擊穿試驗儀、介電強度試驗儀（耐壓測試儀）在使用過程中的注意事項：

在使用電壓擊穿試驗儀/介電強度試驗儀（耐壓測試儀）進行硫化橡膠或其他絕緣材料的擊穿強度測試時，需嚴格遵守安全規范并確保測試結果的準確性。以下是關鍵注意事項的詳細說明：

一、安全防護措施

1. 高壓危險防護

   操作人員必須接受高壓設備安全培訓，熟悉設備緊急停機按鈕和斷電流程。

   測試區域設置警示標識（如“高壓危險”），禁止無關人員靠近。

   設備必須可靠接地（接地電阻≤4Ω），避免漏電或靜電積累。

2. 防護裝置

  確保試驗儀配備安全聯鎖裝置（如防護罩未閉合時自動斷電）。

  使用絕緣操作工具（如高壓絕緣手套、絕緣墊）輔助操作。

3. 個人防護裝備（PPE）

   穿戴絕緣手套、護目鏡及防護服，避免電弧或擊穿飛濺物傷害。

二、設備設置與校準

1. 電壓參數設置

   升壓速率：根據標準（如ASTM D149）選擇合適速率（通常為500 V/s或100 V/s）。

   初始電壓：從0開始逐步升壓，避免瞬間高壓沖擊樣品。

2. 電極選擇與安裝

   使用標準電極（如球形電極或圓柱形電極，符合IEC 60243要求）。

   確保電極表面平整、清潔，無氧化或污漬（可用酒精擦拭）。

3. 校準與驗證

   定期校準設備（電壓表、電流表精度需符合標準要求）。

   使用已知擊穿電壓的標準樣品驗證設備準確性。

三、樣品處理與測試條件

1. 樣品制備

   樣品厚度均勻（通常1-3 mm），無氣泡、雜質或機械損傷。

   表面清潔干燥（避免手汗、灰塵或油脂污染）。

2. 環境控制

   溫度：23±2℃，濕度：50±5% RH（參考標準要求）。

   避免電磁干擾（遠離大功率設備或高頻信號源）。

3. 樣品固定與接觸

   確保樣品與電極緊密接觸，避免空氣間隙導致局部放電。

   對軟質橡膠樣品可施加輕微壓力（如1 N）保證貼合。

四、測試過程操作規范

1. 逐步升壓

   緩慢升高電壓，避免電壓突變導致誤判擊穿點。

   實時監測電流（擊穿瞬間電流驟升）。

2. 擊穿判定

   擊穿標準：電流超過設定閾值（如5 mA）或樣品發生碳化、穿孔。

   同一樣品不同位置至少測試3次，取平均值（剔除異常值）。

3. 數據記錄

   記錄擊穿電壓、樣品厚度、環境條件及擊穿形態（如沿面放電或貫穿擊穿）。

五、測試后處理與維護

1. 殘余電荷釋放

嗯，用戶問的是電壓擊穿試驗儀如何選型。首先，我需要理解用戶的需求是什么?？赡芩麄兪请姎夤こ處?、質量檢測人員或者是學生做研究？不管怎樣，選型這種設備需要考慮多個因素。

首先，電壓擊穿試驗儀主要用于測試絕緣材料的耐壓性能，確定其擊穿電壓和介電強度。不同的應用場景可能需要不同的參數，比如測試電壓范圍、樣品類型、測試標準等等。用戶可能想知道具體的選型步驟或者關鍵參數。

接下來，我要回憶一下電壓擊穿試驗儀的基本構成和常見參數。通常這類儀器分為交流、直流和沖擊高壓三種類型。不同類型的試驗適用于不同的材料和標準。比如，交流試驗常用于電纜絕緣，而直流可能用于電機繞組。用戶可能需要根據他們的測試對象來選擇類型。

然后，測試電壓范圍是關鍵參數之一。不同的材料有不同的耐壓要求，比如橡膠、塑料、陶瓷等。用戶需要確定他們的樣品可能承受的電壓，從而選擇合適量程的設備。如果電壓范圍不夠，可能無法準確測試高耐壓材料，反之則會浪費資源。

接下來要考慮樣品尺寸和形狀。不同的樣品可能需要不同的電極配置，比如平板電極、球形電極或者圓柱形電極。設備的電極設計是否可更換或可調，這也是一個重要的點。如果用戶經常測試不同形狀的樣品，設備的靈活性就很重要。

測試標準也是一個不可忽視的因素。不同的行業可能有不同的測試標準，比如IEC、ASTM、GB等。用戶需要確保所選的儀器符合他們所在行業或?qū)嶒炇业臉藴室?，否則測試結果可能不被認可。

輸出功率和升壓速度也是需要考慮的。足夠的功率才能保證在規定時間內達到設定電壓，而升壓速度則影響測試結果的準確性。特別是對于某些材料，快速升壓可能導致?lián)舸┌l(fā)生在非穩態條件下，影響結果的可比性。

安全防護措施也很重要。高壓設備存在安全隱患，必須有良好的接地、過流保護、緊急停止按鈕等功能。用戶可能關心操作的安全性，尤其是如果實驗室有非專業人員使用的話。

數據記錄和分析功能現在越來越受重視。很多現代儀器具備自動記錄、數據導出、曲線顯示等功能，方便后續分析和報告生成。用戶如果需要大量的測試數據管理，這些功能會很有幫助。

預算當然也是一個因素。不同品牌和型號的設備價格差異較大，用戶需要在性能和預算之間找到平衡?？赡苓€需要考慮售后服務、維護成本和配件供應情況。

品牌和售后服務方面，通常質量更可靠，技術支持更好。用戶可能傾向于選擇有良好口碑和售后服務的廠商，尤其是對于長期使用的實驗室來說。

后，可能需要考慮未來的擴展需求。比如，如果用戶未來可能會測試更多類型的材料或更高的電壓，設備的可升級性和擴展性就很重要。模塊化設計或兼容不同附件的能力可以延長設備的使用壽命。

總結一下，我需要把這些因素分門別類，用簡潔明了的語言呈現給用戶，幫助他們一步步分析自己的需求，并做出合適的選擇。同時要提醒用戶如果有具體的應用場景或標準，可以進一步提供信息以獲得更精確的建議。

選擇電壓擊穿試驗儀時需綜合考慮樣品特性、測試標準、設備性能和安全要求等因素。以下是關鍵選型步驟和要點：

 1. 明確測試目的與標準

應用場景：確定測試材料類型（如絕緣子、電纜、塑料、橡膠、薄膜等）及其使用環境（高壓電器、電子元件等）。

測試標準：根據行業標準選擇試驗類型（如AC/DC/沖擊電壓），常見標準：

 IEC 60243（國際電工委員會）

 ASTM D149（美國材料與試驗協會）

 GB/T 16927（中國國家標準）

 2. 確定電壓類型

交流（AC）試驗：適用于電容性絕緣材料（如電纜、電機繞組），模擬工頻電壓下的擊穿行為。

直流（DC）試驗：用于電阻性絕緣材料（如陶瓷、云母），測量靜態擊穿電壓。

沖擊（雷電）試驗：評估材料抗瞬態過電壓能力（如避雷器、高壓開關）。

 3. 核心參數選擇

 (1) 測試電壓范圍

根據樣品耐壓等級選擇量程（例如：

  低壓材料：0–50 kV

  高壓絕緣子：100–500 kV

  超高壓設備：1–10 MV）

 (2) 電極配置

樣品尺寸與形狀決定電極類型：

平板電極：適用于大面積樣品（如薄膜、板材）。

球-平板電極：用于小體積樣品（如橡膠、液體）。

圓柱電極：多用于電線絕緣測試。

 電極間隙可調（常見范圍：0.1–50 mm）。

 (3) 輸出功率

功率需滿足升壓速度要求（通常為1–1000 V/s），避免因功率不足導致升壓失敗。

 (4) 升壓速度

按標準規定選擇（如IEC 60243-1要求10%額定電壓/秒）

 4. 設備功能需求

自動控制：支持預設電壓、自動升壓/降壓、擊穿自動停機。

數據記錄：實時記錄擊穿電壓、時間、電流曲線（需配備存儲卡或USB接口）。

安全保護：

過流保護、過壓保護、放電電阻。

緊急停止按鈕和機械聯鎖裝置。

環境適應性：溫濕度控制（高濕度樣品需防潮設計）。

 5. 實驗室條件

安裝空間：設備尺寸及散熱要求（高壓設備需預留足夠安全距離）。

供電要求：三相電源穩定性（尤其高壓試驗需穩壓電源）。

 6. 預算與品牌選擇

入門級：國產設備（如上海華誼、常州朗普）適合常規測試（價格：10萬–50萬元）。

中：進口品牌（如Hipotronics、WEKA）精度高、功能全（價格：50萬–200萬元以上）。

特殊需求：定制化設備（如超高壓試驗臺可達數百萬伏）。

 7. 驗證與校準

選擇具備CNAS或CMA認證的實驗室進行設備校準。

定期維護（如更換電容、檢查絕緣性能）以確保精度。

 示例選型流程

1. 樣品類型：測試10 kV電纜絕緣層（AC耐壓試驗）。

2. 標準依據：GB/T 12706.1-2020。

3. 參數選擇：

 電壓范圍：0–50 kV AC。

 電極：球-平板（直徑25 mm/50 mm）。

 升壓速度：2 kV/s。

4. 功能需求：自動記錄擊穿數據、安全聯鎖。

5. 預算：約30–80萬元（國產中端設備）。

提示：若需具體型號推薦，可提供更多細節（如樣品尺寸、測試標準、預算范圍）。

電壓擊穿試驗儀主要應用在以下行業：

電力行業

變壓器：測試變壓器的絕緣油、絕緣紙、繞組絕緣等的擊穿電壓和絕緣強度，確保變壓器在高電壓環境下穩定運行。

電纜：對電纜的絕緣層進行測試，評估其在不同電壓下的絕緣性能，保證電纜傳輸電力的安全性和可靠性。

絕緣子：檢測絕緣子的耐電壓性能，判斷其能否在高壓線路中有效絕緣，防止漏電和閃絡現象發生。

電子行業

電子元器件：如電容器、電阻器、電感器等，通過測試絕緣性能，篩選出合格的元器件，提高電子產品的穩定性和使用壽命。

電路板：對電路板的絕緣基材和絕緣涂層進行電壓擊穿試驗，確保電路板在工作時不會發生短路等故障，保障電子產品的性能。通信行業

通信線纜：測試通信線纜的絕緣性能，保證信號在傳輸過程中不受干擾，防止因絕緣問題導致的信號衰減或中斷。

光纖：評估光纖的絕緣護套和涂覆層的耐電壓性能，確保光纖通信系統的安全穩定運行。

汽車行業

汽車電氣系統：對汽車的電線束、絕緣插頭、車載電池的絕緣部件等進行測試，保障汽車電氣系統在各種工況下的安全性，防止電氣故障引發的安全事故。

新能源汽車：針對新能源汽車的電池包、充電樁、高壓線束等高壓部件，進行絕緣性能測試，確保新能源汽車的高壓系統安全可靠。

航空航天行業

航空航天器的電氣系統：對航空航天器上的電線電纜、絕緣材料、電子設備的絕緣部件等進行嚴格的電壓擊穿試驗，確保在高空中的極端環境下電氣系統的安全性和可靠性，保障飛行安全。

航空航天復合材料：測于制造航空航天結構件的復合材料的絕緣性能，為材料的選擇和應用提供依據。

材料科學研究領域

絕緣材料研發：研究新型絕緣材料的電氣性能，通過電壓擊穿試驗獲取材料的擊穿電壓、擊穿強度等數據，為材料的改進和優化提供參考。

功能材料研究：對磁性材料、光電材料、超導材料等功能材料進行電氣絕緣強度測試，了解材料的電氣性能邊界。高壓驗儀采用計算機控制，通過人機對話方式，完成對絕緣介質材料的工頻電壓擊穿，工頻耐壓試驗。適   用于對固體絕緣材料(如：絕緣漆、樹脂和膠、浸漬纖維制品、層壓制品、云母及其制品、塑料、薄膜復合制品、陶瓷和玻璃等)在工頻電壓下?lián)舸╇妷?，擊穿強度和耐電壓的測試。絕緣材料耐電壓擊穿測試儀**北廣精儀擊穿電壓測試儀的特色介紹

北廣精儀作為國內領先的精密儀器制造商，其擊穿電壓測試儀憑借的性能和創新的設計，在電力、電子、材料科學等領域廣受好評。以下是該產品的幾大特色：

1. 高精度測量

北廣精儀的擊穿電壓測試儀采用先進的數字信號處理技術，確保測量精度達到國際領先水平。無論是低電壓還是高電壓測試，儀器都能提供穩定、可靠的數據，滿足各類材料的精確測試需求。

 2. 寬范圍測試

該儀器支持廣泛的電壓測試范圍，從幾伏到數十千伏，適用于不同材料的擊穿電壓測試。無論是絕緣材料、塑料、橡膠，還是半導體、陶瓷等，都能輕松應對。

3. 智能化操作

儀器配備了智能化操作系統，用戶可通過觸摸屏或計算機軟件進行參數設置和數據分析。自動化的測試流程減少了人為誤差，提升了測試效率。同時，儀器支持數據存儲和導出功能，便于后續分析和報告生成。

4.多重安全保護

北廣精儀擊穿電壓測試儀在設計上充分考慮了安全性，配備了過壓保護、過流保護、短路保護等多重安全機制，確保測試過程中設備和操作人員的安全。

5. 模塊化設計

儀器采用模塊化設計，用戶可根據需求靈活配置不同的測試模塊，擴展儀器的功能和應用范圍。這種設計不僅提高了儀器的適應性，還降低了維護和升級的成本。

 6. 環境適應性

北廣精儀的擊穿電壓測試儀具有良好的環境適應性，能夠在高溫、高濕等惡劣環境下穩定工作。其堅固的外殼和防塵防水設計，確保了儀器在復雜環境中的長期可靠性。

7. 高效節能

儀器采用了先進的節能技術，在保證高性能的同時，降低了能耗，符合現代工業對環保和節能的要求。

8. 完善的售后服務

北廣精儀提供全面的售后服務，包括技術支持、設備維護和操作培訓，確保用戶能夠充分利用儀器的各項功能，解決測試中的各種問題。

總結

北廣精儀的擊穿電壓測試儀憑借其高精度、智能化、安全性和環境適應性，成為材料電性能測試領域的理想選擇。無論是科研機構還是生產企業，都能通過這款儀器獲得準確、可靠的測試數據，提升產品質量和研發效率。

如需了解更多信息，請訪問北廣精儀官方網站或聯系當?shù)劁N售代表。

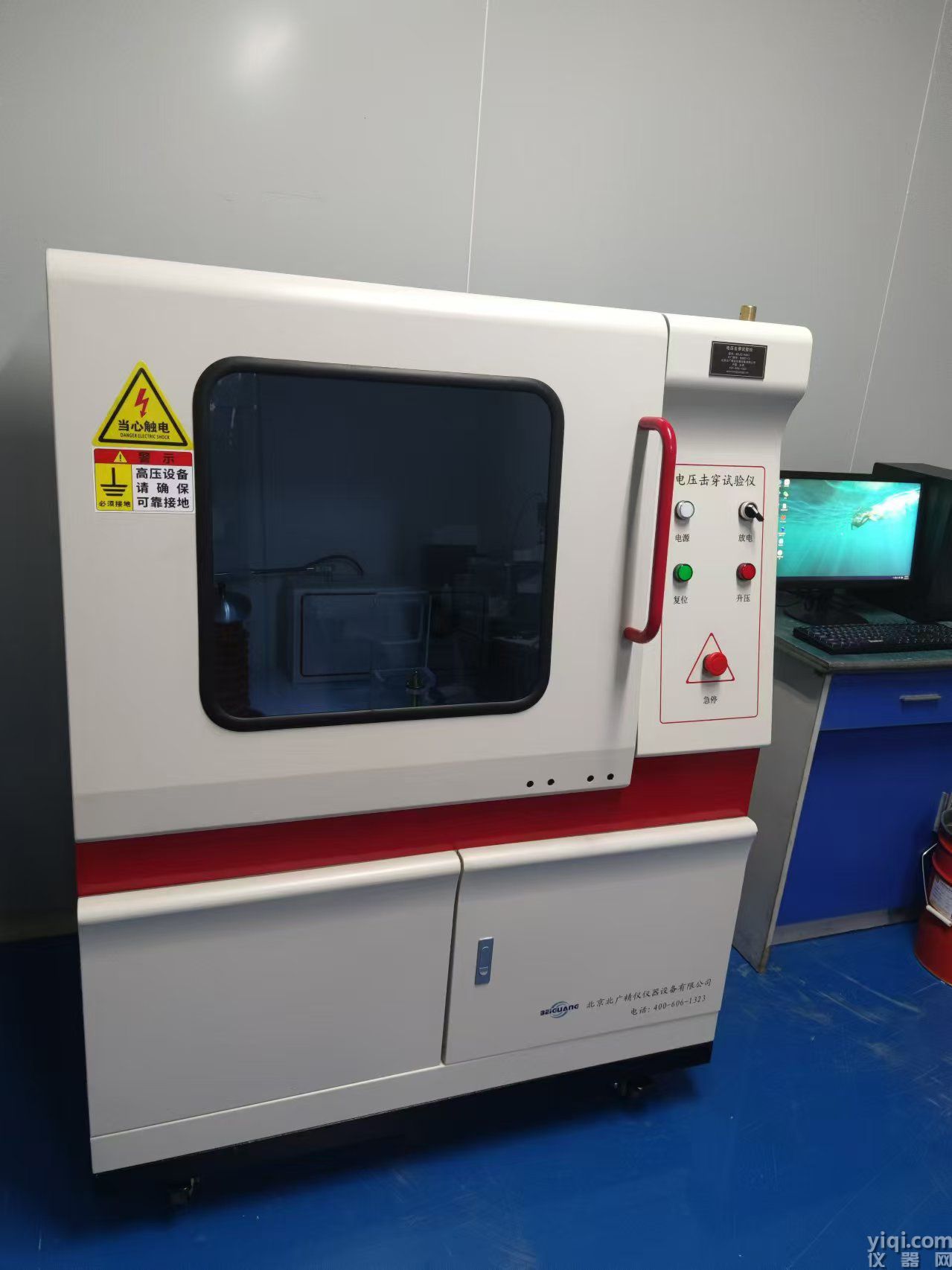

電壓擊穿試驗儀安全保護措施功能：

1、試驗在試驗箱中進行，試驗箱門打開時電源加不到高壓變壓器輸入端，即高壓側無電壓。100KV測試設備高壓電極距離試驗箱壁的近距離大于270mm，50KV測試設備高壓電極距離試驗箱壁的近距離大于250mm，試驗時即使人接觸箱壁也不會有危險。

2、設備要安裝單獨的保護地線。接保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。

3、該試驗設備的電路設有多項保護措施，主要有：過流保護、過壓保護、漏電保護、短路保護、直流試驗放電報警，電磁放電等。

4、直流試驗放電報警功能:在設備做完直流試驗時,當開啟試驗門時設備會自動報警,直至使用設備上的放電裝置放電后報警會自動取消.(注：因為直流試驗后不放電會危險到人安全,不能直接拿取電極,起到提醒使用人員放電以免造成傷害)。

電壓擊穿試驗儀終止電流定義解析

一、基本定義

?終止電流?
指試驗過程中設定的電流閾值（通常為毫安級），當被測材料發生擊穿時，回路電流驟增至該閾值，觸發設備自動停止升壓并記錄擊穿電壓值。未擊穿狀態下，材料的漏電流通常為微安級（1-10μA），擊穿瞬間電流會躍升1-2個數量級（如≥1mA），形成判定擊穿的明確信號。

二、功能與作用

?核心判定依據?
通過監測電流突變識別擊穿事件，避免僅依賴電壓波動可能導致的誤判。

?安全保護機制?
觸發終止試驗后，設備自動切斷高壓輸出并啟動放電程序，防止過流損壞傳感器或引發電弧危險。

三、參數設置規范

00001. ?典型閾值范圍?

· 通用型試驗儀默認值為5mA，可根據材料導電特性調整至1-20mA。

· 高靈敏度測試場景（如薄膜材料）可降低至0.5mA以提高檢測精度。

00002. ?設置依據?

材料類型：導電性較強的材料需設定更高的終止電流閾值以避免誤觸發。測試標準：遵循IEC 60243、GB/T 1408等標準中對電流閾值的具體要求。

四、技術實現

00001. ?監測技術?
采用高精度微安表或霍爾傳感器實時采集電流信號，結合數字濾波技術消除環境干擾。

00002. ?聯動控制邏輯?
電流信號經AD轉換后輸入控制器，通過硬件比較電路與軟件算法雙重驗證，確保判定響應時間＜50ms。

附：終止電流與其他參數的關聯性

通過合理設置終止電流參數，可顯著提升擊穿電壓測試的準確性與安全性

電壓擊穿試驗儀應用領域與重要性

一、電壓擊穿試驗儀應用領域

?電力行業?

用于高壓輸電線路、變壓器、開關設備的絕緣性能測試，確保設備在高電壓環境下的長期穩定運行。

應用于變電站、電網設備的安全性評估，防止因絕緣失效導致的電力系統故障。

?電子制造業?

測試電路板、半導體器件等電子產品的絕緣層性能，防止因絕緣缺陷引發的短路或安全事故。評估電容器、電纜等電子元件的耐壓能力，保障產品的可靠性和使用壽命。

?新材料研發?

分析新型絕緣材料的介電強度和耐壓極限，推動高性能材料（如納米復合材料、高溫超導材料）的開發。通過加速老化試驗模擬極端環境，研究材料在濕熱、機械應力等條件下的絕緣性能退化規律。

?其他工業領域?

?航空航天?：驗證飛機線纜、航天器絕緣部件的電氣安全性。

?汽車電子?：測試車載電池、電機絕緣系統的可靠性，適應新能源汽車高壓化趨勢。

?通訊設備?：評估5G基站、光纖設備的耐電壓性能，確保信號傳輸穩定性。

二、電壓擊穿試驗儀重要性

?保障電氣安全的核心工具?

通過精確測定擊穿電壓，識別絕緣材料的性能邊界，避免設備因過壓引發火災、爆炸等事故。

在電力設備制造和檢修環節中，作為質量控制的“后防線”，減少因絕緣失效導致的經濟損失。

?推動技術標準化與合規性?

測試數據是產品符合IEC 60243、GB/T 1408等國際/國內標準的關鍵依據，直接影響市場準入資格。

為電氣設備的設計優化提供量化支撐，例如通過擊穿電壓值確定絕緣層厚度或材料選型。

?支持科研與產業升級?

助力新型絕緣材料的研發，推動電力設備小型化、高效化發展（如超高壓變壓器、緊湊型開關柜）。

通過長期性能監測數據，建立材料老化模型，為設備壽命預測和預防性維護提供科學依據。

附：典型應用場景與技術需求

電壓擊穿試驗儀通過多領域滲透和技術迭代，已成為保障電氣安全、驅動產業創新的關鍵基礎設施

電壓擊穿試驗儀操作流程

一、設備準備與安全確認

?環境與電源檢查?

確保實驗室溫度控制在15-30℃，濕度＜70%，避免環境因素干擾測試精度。

連接電源線（AC 220V±10%），檢查接地電阻＜4Ω，使用接地棒深度＞1.5米。

?開機與自檢?

按下電源鍵啟動設備，等待30秒完成系統自檢，確認觸摸屏顯示“System Ready”狀態。

校準電壓示值誤差（≤±1%），使用標準分壓器驗證設備精度。

二、試樣安裝與參數設置

?試樣處理與安裝?

裁剪試樣至標準尺寸（如100×100mm），表面清潔后使用無水乙醇擦拭，去除油污與灰塵。

將試樣平鋪于絕緣平臺，調節上下電極間距至預設值（如1mm），使用千分尺校準精度達±0.01mm。

?參數配置?

通過觸摸屏選擇測試模式：?連續升壓?：從零開始勻速升壓至擊穿；

?步進升壓?：分段施加電壓并保持時間。

設置升壓速率（0.1-5kV/s）、擊穿電流閾值（默認5mA）及初始電壓（建議預期擊穿值的30%）。

三、測試執行與數據記錄

?啟動測試?

關閉防護門，按下啟動鍵后設備自動升壓，實時顯示電壓-電流曲線。當電流躍升至設定閾值（如≥5mA）或檢測到電弧放電時，設備自動停止升壓并記錄擊穿電壓值。

?異常處理?

若測試中觸發過流保護（硬件/軟件雙重保護），立即切斷高壓并啟動放電程序，待殘余電荷釋放完畢后方可操作。

四、數據管理與維護

?結果輸出?

查看主界面歷史數據，導出CSV/PDF格式報告或通過熱敏打印機輸出紙質記錄。

報告中需包含環境參數（溫濕度）、升壓速率、擊穿時間及設備序列號等追溯信息。

?設備維護?

定期清潔電極表面氧化層，使用砂紙打磨后涂抹絕緣油脂。

每月進行空載試驗驗證升壓穩定性，確保PID控制算法精度≤±2%。

安全注意事項

?防護措施?

測試過程中嚴禁開啟防護門，待高壓指示燈熄滅且調壓器歸零后再處理試樣。

操作人員需穿戴絕緣手套及護目鏡，避免電弧傷害。

?緊急處理?

若設備異常報警（如過流、短路），立即按下急停按鈕并斷開總電源。

通過標準化操作流程與多重安全防護機制，可確保測試結果的準確性與操作人員的安全性

電壓擊穿試驗后試樣處理流程

一、安全防護與設備復位

?斷電與放電?

試驗結束后立即關閉高壓輸出，按下停止鍵或急停按鈕，切斷總電源。

等待設備自動放電（約30-60秒），確認高壓指示燈熄滅、調壓器歸零后方可開啟防護門。

?殘余電荷釋放?

使用接地棒觸碰試樣表面，手動釋放可能殘留的電荷，避免操作人員觸電風險。

二、試樣檢查與記錄

?擊穿痕跡分析?

觀察試樣表面是否形成貫穿性孔洞、碳化路徑或裂紋，使用放大鏡或顯微鏡記錄擊穿點形態。

測量擊穿點直徑（精度達0.1mm），標注擊穿位置與電極接觸區域的距離。

?異常狀態標記?

若試樣未完全擊穿但出現局部放電痕跡（如焦斑），需單獨分類并標注“非完全擊穿”。

三、試樣清潔與存儲

?表面清潔?

用無水乙醇或丙酮擦拭試樣表面，清除電極接觸區域的氧化殘留物或碳化物。

對多次測試的試樣，需清潔后烘干（溫度≤60℃，時間≥2小時）以恢復初始狀態。

?分類存儲?

已擊穿試樣單獨存放于防靜電袋，標注測試參數（如擊穿電壓、環境溫濕度）。

未擊穿試樣可重復使用，但需記錄累計測試次數以避免材料疲勞影響數據準確性。

四、數據整理與設備維護

?數據導出?

從設備導出擊穿電壓、電流曲線及擊穿時間等數據，保存為CSV格式并備份。

報告中需包含試樣擊穿前后的對比照片及環境參數（溫度、濕度）。

00001.

?電極與設備維護?

清潔上下電極表面，使用800目砂紙打磨氧化層后涂抹硅脂防銹。

檢查絕緣平臺是否有擊穿殘留物，必要時用異丙醇清洗并干燥。

安全注意事項

?操作規范?

嚴禁在未放電或高壓未歸零時接觸試樣，穿戴絕緣手套與護目鏡操作。

處理多孔或吸濕性材料時，需延長放電時間（≥5分鐘）。

通過規范化的試樣處理流程，可確保試驗數據的可追溯性并延長設備使用壽命
