特性

聚焦或準直光束時不會引入球差未安裝時的通光孔徑：?4.00 mm、?5.00 mm或?7.60 mm

增透膜范圍：1.8- 3 μm(-D)、3 - 5 μm(-E)或8 - 12 μm(-F)

可選未安裝或安裝在刻有標識的螺紋不銹鋼外殼中的版本

BD-2和VIG06基底在高達130 °C仍可穩定工作

球差常常會限制球面透鏡實現衍射j限設計。非球面透鏡的表面設計為可很大程度地減少球差，從而為許多應用提供可靠的單個光學元件解決方案，例如進行光纖或激光二極管的輸出準直、將光耦合到光纖中、空間濾波或?qū)⒐獬上裨谔綔y器上。特別是，我們的紅外非球面透鏡非常適合準直來自中波紅外(MWIR)和長波紅外(LWIR)的光(包括量子級聯激光器(QCL))。

本頁所有模壓玻璃透鏡在兩面都鍍有增透膜，范圍有1.8 - 3 μm、3 - 5 μm或8 - 12 μm。

這些模壓玻璃透鏡可選未安裝或者預安裝在不銹鋼外殼中的版本，外殼上刻有方便識別的產品型號。這些外殼帶有公制螺紋，使其便于集成到光學裝置或者OEM應用中。比如，通過使用非球面透鏡轉接件，它們能直接接入我們的SM1(1.035"-40)透鏡套筒。已安裝非球面透鏡與RMS螺紋物鏡替換轉接件組合使用時，能夠直接替換多元件顯微鏡物鏡。

如果使用未安裝非球面透鏡來準直點光源或者激光二極管時，應將曲率半徑較大的一面朝向點光源或者激光二極管。如果使用已安裝非球面透鏡對光束進行準直時，應將外殼上帶有外螺紋的一側朝向光源。

黑色金剛石

黑色金剛石-2(BD-2)是一種硫族化合物，它是由鍺(28%)、銻(12%)和硒(60%)組成的無定形混合物，與傳統上用于制造紅外光學元件的鍺相比，黑色金剛石-2具有一些優勢。BD-2具有熱穩定折射率(請查看折射率標簽)和低熱膨脹系數(13.5 x 10-6 / °C)，所以由溫度變化引起的焦距變化比鍺更小。另外，鍺材料的透過率隨溫度增加而降低，而BD-2非球面透鏡在高達130 °C的環境中仍可使用。這種材料特別是在1.7到2.2 μm波長范圍內具有優異的性能，能提供大于99%的透過率和平坦的色散曲線。

VIG06

VIG06是一種由砷(40%)和硒selenium (60%)非晶混合制造的硫化物。VIGO6具有和BD-2相似的光學性質，但折射率略高，而熱膨脹系數(1.40 x 10-5 / °C)和熱光系數(3.21 x 10-5 / °C)更低。和BD-2基底一樣，VIG06非球面透鏡可再*高130 °C環境下使用。

Click Here for BD-2 Raw Data                              Click Here for BD-2 Raw Data

Click Here for VIG06 Raw Data                             Click Here for VIG06 Raw Data

Click Here for BD-2 Raw Data
Click Here for VIG06 Raw Data

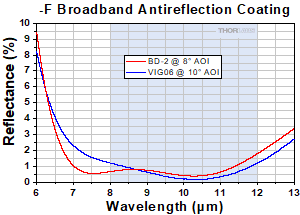

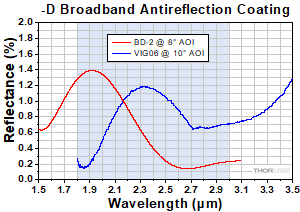

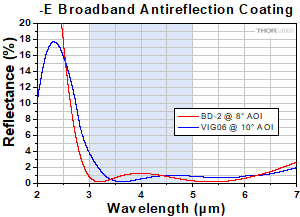

每個圖中的陰影區域表示指定的增透膜波長范圍。請注意，這些曲線圖是典型的；不同批次之間的性能可能略有差異。

規格

模壓紅外非球面透鏡，增透膜：1.8 - 3 μm(-D)

Item # (Unmounted/ Mounted)	Info	EFLa	NA	OD	CA	WDb	DW	ARC Rangec	M	Glass	Performance	Thread	Suggested Spanner Wrench
390037-D		1.873 mm	0.85	5.50 mm	4.00 mm	0.723 mm	9.5 μm	1.8 - 3 μm	∞	BD-2	37_Asph.pdf	-	-
C037TME-D				9.24 mm		0.34 mm						M9 x 0.5	SPW301
390093-D		3.00 mm	0.71	6.50 mm	5.00 mm	1.99 mm	7.8 μm	1.8 - 3 μm	∞	BD-2	Focal Shift Spot Size Cross Section	-	-
C093TME-D				9.24 mm		1.74 mm						M9 x 0.5	SPW301
390036-D		4.00 mm	0.56	6.50 mm	5.00 mm	3.05 mm	2.5 μm	1.8 - 3 μm	∞	BD-2	36_Asph.pdf	-	-
C036TME-D				9.24 mm		2.67 mm						M9 x 0.5	SPW301
390028-D		5.95 mm	0.56	8.0 mm	7.60 mm	5.0 mm	4.1 μm	1.8 - 3 μm	∞	BD-2	23046-S01.pdf	-	-
C028TME-D				10.3 mm		4.0 mm						M10 x 0.5	SPW801
110V-D		11.0 mm	0.18	5.1 mm	S1: 4.0 mm S2: 3.3 mm	8.9 mm	3.5 μm	1.8 - 3 μm	∞	VIG06	Focal Shift Spot Size Cross Section	-	-
110VM-D				8.2 mm		8.0 mm						M8 x 0.5	SPW308

模壓紅外非球面透鏡，增透膜：3 - 5 μm(-E)

Item # (Unmounted/ Mounted)	Info	EFLa	NA	OD	CA	WDb	DW	ARC Rangec	M	Glass	Performance	Thread	Suggested Spanner Wrench
390037-E		1.873 mm	0.85	5.50 mm	4.00 mm	0.723 mm	9.5 μm	3 - 5 μm	∞	BD-2	37_Asph.pdf	-	-
C037TME-E				9.24 mm		0.34 mm						M9 x 0.5	SPW301
390093-E		3.00 mm	0.71	6.50 mm	5.00 mm	1.99 mm	7.8 μm	3 - 5 μm	∞	BD-2	Focal Shift Spot Size Cross Section		-
C093TME-E				9.24 mm		1.74 mm						M9 x 0.5	SPW301
390036-E		4.00 mm	0.56	6.50 mm	5.00 mm	3.05 mm	2.5 μm	3 - 5 μm	∞	BD-2	36_Asph.pdf	-	-
C036TME-E				9.24 mm		2.67 mm						M9 x 0.5	SPW301
390028-E		5.95 mm	0.56	8.0 mm	7.60 mm	5.0 mm	4.1 μm	3 - 5 μm	∞	BD-2	23046-S01.pdf	-	-
C028TME-E				10.3 mm		4.00 mm						M10 x 0.5	SPW801
110V-E		11.0 mm	0.18	5.1 mm	S1: 4.0 mm S2: 3.3 mm	8.9 mm	3.5 μm	3 - 5 μm	∞	VIG06	Focal Shift Spot Size Cross Section	-	-
110VM-E				8.2 mm		8.0 mm						M8 x 0.5	SPW308

模壓紅外非球面透鏡，增透膜：8 - 12 μm(-F)

Item # (Unmounted/ Mounted)	Info	EFLa	NA	OD	CA	WDb	DW	ARC Rangec	M	Glass	Performance	Thread	Suggested Spanner Wrench
390037-F		1.873 mm	0.85	5.50 mm	4.00 mm	0.723 mm	9.5 μm	8 - 12 μm	∞	BD-2	37_Asph.pdf	-	-
C037TME-F				9.24 mm		0.34 mm						M9 x 0.5	SPW301
390093-F		3.00 mm	0.71	6.50 mm	5.00 mm	1.99 mm	7.8 μm	8 - 12 μm	∞	BD-2	Focal Shift Spot Size Cross Section		-
C093TME-F				9.24 mm		1.74 mm						M9 x 0.5	SPW301
390036-F		4.00 mm	0.56	6.50 mm	5.00 mm	3.05 mm	2.5 μm	8 - 12 μm	∞	BD-2	36_Asph.pdf	-	-
C036TME-F				9.24 mm		2.67 mm						M9 x 0.5	SPW301
390028-F		5.95 mm	0.56	8.0 mm	7.60 mm	5.0 mm	4.1 μm	8 - 12 μm	∞	BD-2	23046-S01.pdf	-	-
C028TME-F				10.3 mm		4.00 mm						M10 x 0.5	SPW801
110V-F		11.0 mm	0.18	5.1 mm	S1: 4.0 mm S2: 3.3 mm	8.9 mm	3.5 μm	8 - 12 μm	∞	VIG06	Focal Shift Spot Size Cross Section	-	-
110VM-F				8.2 mm		8.0 mm						M8 x 0.5	SPW308
