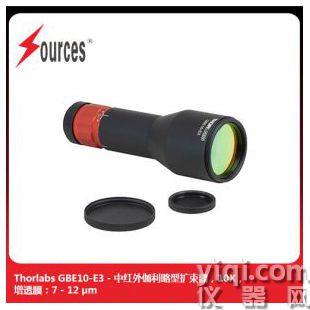

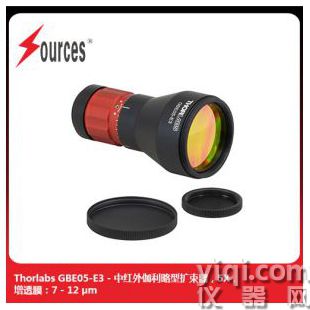

中紅外擴束器，固定放大率

特性

• 2X、5X或10X擴束器

• 光學元件由ZnSe基底制成

• 鍍有寬帶增透膜，用于7 - 12 μm

• 滑動透鏡準直調節使光束偏移降到*低

• 外殼的機械長度固定，末端不可旋轉

• 準直調節環可以鎖定

• 螺紋孔徑易于集成到光學系統

• 可以定制寬帶膜和V膜

Thorlabs的中紅外擴束器可以將準直光束的直徑擴大或縮小2倍、5倍或10倍。這些伽利略型擴束器采用低像差、空氣隙設計，產生的波前誤差小于λ/4(即衍射極限性能)，使其對擴束后M2值的影響降到*小。擴大的光束可以聚焦成很小的衍射極限束腰，使光學系統的焦點具有較高的功率密度。

擴束器的透鏡鍍有寬帶增透膜，用于7 - 12 μm的光譜范圍，以zui 大程度地減少空氣與玻璃界面處的反射率。光學元件由ZnSe材料制成，這是一種具有較寬透射帶的光學基底，透射范圍從可見光譜的紅光部分?jǐn)U展到中紅外。因此，這些擴束器非常適合需要CO2激光器(這類激光器的工作波長為10.6 μm)或量子級聯激光器等紅外光源的應用。更多有關鍍膜性能的信息，請看規格和增透膜標簽。如要定制寬帶膜或V膜，優化特定波長范圍的性能，了解報價相關信息，請聯系我們。

滑動透鏡設計既能調節準直，又能將透鏡調節時固有的光束偏移效應降到*小。如右圖所示，紅色環用于調節輸出光束準直；達到所需的準直后，可用附帶的0.05英寸(1.3 mm)球頭起子或六角扳手(不附帶)擰緊螺絲，固定紅色環。

規格

1. 用于準直光束

2. 輸出峰谷波前誤差(WFE)小于λ/4時的*大輸入光束直徑。

3. SM2A30螺紋轉接件可將這些擴束器與我們的SM2螺紋透鏡套管和60 mm籠式系統集成。

4. 和我們的SM1螺紋透鏡套管直徑相同。請看下方了解推薦的安裝選項。

5. 此行的安裝選項在下方有詳細描述。使用我們的螺紋轉接件可以將擴束器與各種螺紋組件集成。

1. 每個擴束器具有兩個元件，一共四個鍍膜表面。

2. 擴束器可接受的*大功率由增透膜的損傷閾值限制。
