體積表面電阻率測試儀直讀小測試周期僅需200ms恒壓測試

7.1試驗結果的計算

7.1.1表面電阻(R,)以歐姆(Ω)為單位,按式(1)計算:

R,= 讀數X倍率X電壓系數………………………………(1)

式中倍率和電壓系數由測試時倍率旋鈕和電壓旋鈕的位置和儀器說明書給出。

7.1.2表面比電阻(p.)的計算

標準配置：

1、測試儀器：1臺

2、電源線：1條

3、測試電極： 1套

4、使用說明書：1份

5、測試主機   1臺

a)試樣名稱;

b)試驗日期;

c)用作試驗介質的聚酯布規格;

d)所用超高阻計的型號、規格、電極參數;

e)處理試片的調理劑試驗溶液濃度;

f)試片調理恒濕器內和測量電阻環境的相對濕度及溫度;

g)試驗結果;△p?；颉鱨gp,值;

h)試驗人姓名，

i)其他需要說明的試驗細節和現象。北廣精儀儀器設備有限公司是一家生產電氣測試設備的公司，其絕緣電阻測試儀的具體型號和量程范圍可能因產品不同而有所差異。以下是一些常見的絕緣電阻測試儀的技術參數，供參考：

典型量程范圍：

1. 低端型號：通常在幾百兆歐（MΩ）到幾千兆歐（GΩ）之間。

2. 中端型號：量程可達幾萬兆歐（10 GΩ）到幾十萬兆歐（100 GΩ）。

3. 高端型號：部分高端設備的量程可達幾百萬兆歐（1000 GΩ）甚至更高。

典型功能：

測試電壓：通常提供多種測試電壓選項，如 50V、100V、250V、500V、1000V、2500V、5000V 等。

自動量程切換：部分型號支持自動量程切換，方便用戶操作。

數據存儲與傳輸：部分高端型號支持數據存儲和通過 USB 或藍牙傳輸數據。

具體型號：

如果您有具體的型號，可以提供更多詳細信息。例如：

BEST-212 系列：可能提供高達 1 TΩ（1000 GΩ）的量程。

BEST-380系列：可能提供更高的測試電壓和更寬的量程。

建議：

如果您需要了解北廣精儀某款絕緣電阻測試儀的具體量程和技術參數，建議直接訪問其官方網站或聯系其客服部門，以獲取最準確的信息。

如果您有具體的型號或需求，可以提供更多信息，我可以幫助進一步分析。

? 采用恒壓測試法快速測量絕緣電阻豐富的接口配置

? HANDLER口

? RS-232接口

? 以太網接口

? U盤接口

?可連接上位機軟件操作

供電

? 110v~240 V雙模式供電

? 電源頻率47Hz~63Hz

? 大功耗 50W

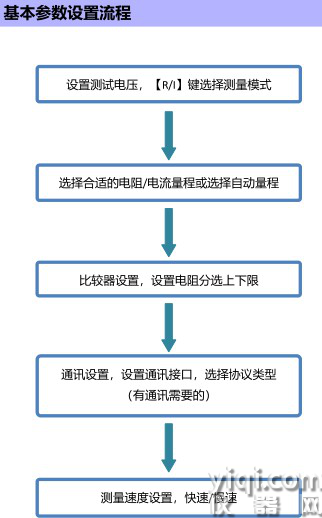

三、技術指標

參數

一般功能：

測量參數  絕緣電阻 R，泄漏電流 I，表面電阻 Rs，體積電阻 Rv

測試電壓 1-1000v  1000個檔位可以調

測試范圍  電阻5*102Ω~1*10 16Ω（超出顯示電流大換算可到20次方）， 電阻率高可達到1022Ω.cm

測量方式：手動/自動兩種

界面語言選擇：英文/中文 兩種

顯示位數：4/5位  兩種選擇

測量模式：三種

測試速度可選擇  快速 5 次/秒，慢速 1 次/秒，兩種

回讀電壓精度  0.5%±1V

測試特點：帶設置記憶功能 開機一鍵測試出結果 不用反復設置

可設定測量延時和放電延時

量程超限顯示  量程上超

輸入端子  香蕉插頭，BNC 插頭

精度保證期  1年 根據計量證書有效期

操作溫度和濕度 0℃到40℃80%RH以下(無凝結)

存儲溫度和濕度 -10℃到60℃ 80%RH以下(無凝結)

操作環境  室內,高海拔2000m

電源  電壓：110V/ 220V AC 頻率：47Hz/63Hz 兩種供電模式

功耗  50 W

尺寸  約 331 mm x 329 mm x 80 mm

體積表面電阻率測試儀直讀

重量  約 4.1kg圖7阻燃試驗裝置

5.6.2 火焰應調高至150~180mm,火焰溫度為(960士60)℃。待火焰溫度穩定時,將軟管置于火焰

中燃燒60 s,然后移開酒精噴燈,測定被測試件的有焰燃燒或無焰燃燒時間。

5.6.3每組軟管的平均有焰燃燒和無焰燃燒時間不應大于30s;其中任一軟管有焰燃燒和無焰燃燒時

間不應大于60s。試驗結果的后數值以測得的三個試件的算術平均值表示。

5.6.4試驗燃料為95%工業用乙醇和5%甲醇的混合物。

5.6.5試驗時,試驗箱內的風機或空氣流動應以不影響火焰燃燒變化為前提,否則試驗時應關掉

風機。圖8抗靜電試驗用電極和接觸片

5.7.4 接觸片由25mm寬的錫箔片制成,相距100mm對稱放置,錫箔片與軟管周圍全部接觸,接觸

片兩個自由端用夾子固定。

5.7.5軟管在室溫(25±5)℃、相對濕度60%~70%條件下放置不少于2h,然后在外表面干燥的條件

下進行試驗。

5.7.6測量儀的導線分別與兩個接觸片連接,然后進行電勢試驗。

5.7.7軟管放在聚乙烯或其他絕緣材料支撐板上,在軟管和板之間產生1X10”Ω以上的電阻。

5.7.8

6.1.4凡屬下列情況之一,應進行型式檢驗:

a)新產品鑒定定型時或老產品轉廠試制時;

b)正式生產后,如產品設計、結構、材料或工藝有較大改變,可能影響產品性能時;

c)產品停產3年以上再次生產時;

d)連續生產的產品至少每5年應進行一次;

e)國家質量監督部門和國家煤礦安全監察部門提出要求時。

6.2檢驗項目

出廠檢驗和型式檢驗項目和要求見表5。

5.7抗靜電試驗

5.7.1宜使用具有500V額定開路(直流)電壓、能測定絕緣電阻的特定儀器,也可使用其他任何能提

供結果相似的儀器。試驗時,施給軟管的電壓不應低于40V。測試儀表應具有足夠精度(可將儀器電

壓選擇在10V,將標準電阻1X10Ω和儀器相接,觀察1h,變化應在讀數士2%以內,時間響應應小于

30s)以保證電阻測量誤差在±10%范圍內。試件清耗的電能不應超過3W.

5.7.2軟管長度為300mm。軟管的外表面用蘸有蒸餾水的干凈綢布或消毒紗布清洗,再用潔凈布擦

干,放置在干燥處24h以上。

5.7.3圍繞軟管周圍用膠體石墨涂上兩個平行圈,或涂上一種適合導電的銀漆,每圈寬25mm,兩個

膠體石墨電極間的距離為100mm。接通電極的石墨表面應光滑平坦,在電極的任何兩點間的大電

阻不超過1X10°Ω6.3.1高阻計儀器準備

按照高阻計使用說明書準備儀器,包括檢驗儀器使用前各開關應處位置,檢查電源電壓,接通電源，

如儀器正常則預熱30min,調節“∞一0”電位器,使分別指示于和0處。

6.3.2表面電阻的測量

按照高阻計使用說明書和儀器標志連接電纜導線,將測量轉換開關旋鈕置于測表面電阻R.處(這

時環形保護電極加上測試電壓,高壓電極接地)。

將經在恒濕器調節好濕度的樣品試片和空白試片逐一用鑷子夾放在高壓電極上,放好保護電極和

測量電極，蓋上屏蔽蓋。

將測試電壓選擇開關置于100V,測試電壓控制開關置于“on”(接通),短路開關仍置于“short”(短

路),使充電一定時間(約15s);即將短路開關置于“meas”(測量)。如指示儀表顯示正常，但指示值偏

低,即可將倍率開關逐步升高,直至讀數清晰地落在儀表刻度1~10之間。

測試完畢,將短路開關置于“short”,測試電壓控制開關置于“off”,放電約30s,方可取出試片。然后

進行下一個試片的測試。

儀器使用完畢,各開關應置于測試前的位置。

7結果表示

儀器導線不應與試件和其他零件相互接觸,但與導線連接除外。

5.7.9每件軟管各測一次,記錄每次測得的數值,試驗結果以測得的三個試件的算術平均值表示,單位

為歐姆(Ω)。

5.7.10兩極之間測出的電阻不應超過25X10*/d (Ω),d為軟管公稱外徑,單位為毫米.

5.8外覆層耐磨損試驗

軟管的外覆層耐磨損試驗見附錄A.

6檢驗規則

6.1檢驗類型

6.1.1軟管檢驗分為出廠檢驗和型式檢驗。

6.1.2軟管出廠應進行出廠檢驗,檢驗由制造廠質量檢驗部門進行;用戶驗收按出廠檢驗項目進行。A.1取一段150mm長的軟管安裝在耐磨損試驗機中(見圖A.1),應能使磨具沿試件作100mm長的

正弦波往復運動,頻率為1.25Hz(每個循環行程等于200mm)。在經過2000個行程磨損后造成的試

件質量損失不應超過1g.

磨具移動裝置應符合以下要求:

a)移動長度的中點應與組裝好的試件及芯軸的中點相重合;

b)磨具和試件的軸線應在中點處互相垂直;

c)移動平面應與試件的縱向軸線相平行;

d)芯軸長為(150士0.5)mm,試件應緊密地固定于其上,確保試件和芯軸之間無軸向移動或徑向

轉動。試驗應一直進行到完成規定的循環次數為止。

6.1.3型式檢驗由國家授權的監督檢驗部門進行。

體積表面電阻率測試儀是一種用于測量材料絕緣性能的精密儀器，廣泛應用于多個行業，主要涉及對材料電絕緣性能有嚴格要求的領域。北京北廣精儀儀器設備有限公司聲場的體積表面電阻率測試儀主要用于以下主要適用行業及具體應用場景：

1. 電子與半導體行業

  應用：測試PCB基板、絕緣薄膜、封裝材料、半導體晶圓等的電阻率，確保其絕緣性能滿足電子元件防短路、防漏電的要求。

  案例：評估手機電路板在高濕度環境下的絕緣可靠性。

2. 電力與能源行業

應用：檢測電纜絕緣層、變壓器油、復合絕緣子等材料的電阻率，保障高壓設備的安全運行。

案例：高壓電纜出廠前的絕緣性能驗證。

3. 航空航天與汽車制造

   應用：評估飛機復合材料、汽車線束、電池隔膜等材料的電絕緣性，防止靜電積聚或電磁干擾。

   案例：新能源汽車電池組絕緣材料的質量控制。

4. 科研與新材料開發

   應用：研究石墨烯、納米涂層等新型材料的導電/絕緣特性，優化材料配方。

   案例：柔性顯示技術中透明導電薄膜的研發測試。

5. 醫療設備與生物材料

   應用：檢測醫用塑料、導管、植入材料的絕緣性能，確?；颊甙踩?/p>

   案例：心臟起搏器絕緣外殼的生物兼容性測試。

6. 塑料與橡膠工業

   應用：質量控制環節中測量工程塑料、硅橡膠等材料的電阻率，用于防靜電包裝或絕緣部件生產。

   案例：防靜電托盤用于芯片運輸前的電阻率達標測試。

6. 軍事與國防

   應用：評估隱身涂層、雷達吸波材料等的電學性能。

7  案例：無人機復合材料的電磁屏蔽效能測試。

8. 建材與家居行業

   應用：檢測地板、墻板的防靜電性能（如數據中心地板）或絕緣性能（如電工套管）。

   案例：潔凈室防靜電地板的驗收測試。

9.能源存儲（電池與電容器）

   應用：測量隔膜、電解質的電阻率，優化鋰電池或超級電容器的性能。

   案例：鋰電隔膜孔隙率對離子傳導性的影響研究。

10. 質量控制與認證機構

   應用：作為第三方檢測工具，依據ISO/ASTM標準對材料進行認證（如UL認證、RoHS合規性）。

   案例：出口電子產品的絕緣安全認證測試。

 關鍵測試參數

體積電阻率（Ω·cm）：反映材料內部的絕緣性能。

表面電阻率（Ω/sq）：評估材料表面的導電/防靜電特性。

行業標準參考

測試常遵循國際標準如IEC 60093、ASTM D257、GB/T 1410等，確保數據可比性。

總之，該儀器是材料電學性能評估的核心設備，覆蓋從基礎研究到工業生產的全鏈條需求，尤其在需要高可靠性絕緣或可控導電性的場景中不可或缺。

北廣精儀的體積表面電阻率測試儀主要用于材料電學性能的檢測，其特點通常涵蓋以下幾個方面。以下分析基于同類儀器的常見特性，具體型號可能存在差異，建議參考官方資料獲取準確信息：

 核心特點

1. 高精度測量

  采用先進傳感器和電路設計，確保在寬阻值范圍（如102Ω至1020Ω）內的高精度，適用于絕緣材料、半導體等不同導電性材料。

2. 符合國際標準

   遵循ASTM D257、IEC 60093、GB/T 1410等標準，確保測試結果的可比性與權威性。

3. 多功能測試模式

   集成體積電阻率與表面電阻率測量功能，部分型號可能支持自動切換測試模式，提升效率。

4. 用戶友好設計

   直觀的按鍵彩屏操作界面，搭配菜單引導，降低操作門檻。

   數據存儲與導出功能，支持USB或計算機連接，便于后續分析。

5. 穩定性與抗干擾

   采用屏蔽技術減少環境電磁干擾，溫度補償功能適應不同測試環境，保障數據穩定性。

6. 安全保護機制

   過壓、過流保護及安全接地設計，防止設備或樣品在異常情況下受損。

7. 先進的功能操作

  可切換中英文界面 定時充電 和定時放電功能 訊響模式 測量模式

 擴展功能（部分型號可能具備）

自動化測試：預設程序自動完成測試流程，減少人為誤差。

多量程自動切換：根據被測材料阻值自動調整量程，簡化操作。

溫濕度監測：內置傳感器實時監控環境參數，分析其對電阻率的影響。

校準服務：提供定期校準支持，確保長期測量準確性。

應用領域

材料研發：如塑料、橡膠、陶瓷等絕緣材料的電性能評估。

質量控制：電子元件、電纜、薄膜等產品的出廠檢驗。

科研教育：高校及研究機構進行電介質材料研究。

注意事項

操作前需仔細閱讀手冊，規范電極安裝與樣品處理。

定期維護與校準，以維持儀器狀態。

如需特定型號的詳細參數，建議直接咨詢北廣精儀官方渠道獲取技術文檔。

絕緣電阻測量儀1范圍

本標準規定了固體絕緣材料體積電阻率和表面電阻率的試驗方法。這些試驗方法包括對固體絕緣 材料體積電阻和表面電阻的測定程序及體積電阻率和表面電阻率的計算方法。

體積電阻和表面電阻的試驗都受到下列因素影響：施加電壓的大小和時間；電極的性質和尺寸；在試樣處理和測試過程中周圍大氣條件和試樣的溫度、濕度。

2規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有 的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究 是否可使用這些文件的新版本。凡是不注日期的引用文件，其新版本適用于本標準。

GB/T 10064—2006 測定固體絕緣材料絕緣電阻的試驗方法(IEC 60167 ： 1964 JDT)

GB/T 10580—2003 固體絕緣材料在試驗前和試驗時采用的標準條件(IEC 60212 ： 1971,IDT)

IEC 60260 = 1968非注入式恒定相對濕度的試驗箱

3定義

下列定義適用于本標準。

3. 1

體積電阻 volume resistance

在試樣兩相對表面上放置的兩電極間所加直流電壓與流過這兩個電極之間的穩態電流之商，不包 括沿試樣表面的電流，在兩電極上可能形成的極化忽略不計。

注：除非另有規定，體積電阻是在電化一分鐘后測定。

3.2 .

體積電阻率 volume resistivity

在絕緣材料里面的直流電場強度和穩態電流密度之商，即單位體積內的體積電阻。

注：體積電阻率的SI單位是￡1 ? mo實際上也使用0 ? cm這一單位。

3. 3

表面電阻 surface resistance

在試樣的其表面上的兩電極間所加電壓與在規定的電化時間里流過兩電極間的電流之商，在兩電 極上可能形成的極化忽略不計。

注1：除非另有規定，表面電阻是在電化一分鐘后測定。

注2：通常電流主要流過試樣的一個表面層，但也包括流過試樣體積內的成分。

3.4

表面電阻率 surface resistivity

在絕緣材料的表面層里的直流電場強度與線電流密度之商，即單位面積內的表面電阻。面積的大 小是不重要的。

注：表面電阻率的SI單位是Q。實際上有時也用“歐每平方單位”來表示。
