橡膠塑料體積電阻率測試儀蒸發(fā)或陰極真空噴鍍金屬當能證明材料不受離子轟擊或真空處理的影響時，蒸發(fā)或陰極真空噴鍍金屬能在與8.3給出的相 同條件下使用。

8.5液體電極

使用液體電極往往能得到滿意的結(jié)果。構(gòu)成上電極的液體應(yīng)被框住，例如用不銹鋼環(huán)來框住，每個 環(huán)的下邊緣在不接觸液體的一面被斜削成銳邊。圖4給出了使用液體電極的裝置。不推薦長期使用或 在高溫下使用水銀，因為它有毒。

8.6膠體石墨

分散在水中或其他合適媒質(zhì)中的膠體石墨可在與8.2給出的相同條件下使用。

8.7導(dǎo)電橡皮

導(dǎo)電橡皮可用作電極材料。它的優(yōu)點是能方便快捷地放上和移開。由于只是在測定時才將電極放 到試樣上，因此它不妨礙試樣的條件處理。導(dǎo)電橡皮應(yīng)足夠柔軟，以確保其在加上適當?shù)膲毫?2 kPa（0.2 N/cm2）時能與試樣緊密接觸。

8.8金屬箔

金屬箔可粘貼在試樣表面作為測量體積電阻用的電極，但它不適用于測量表面電阻。鉛、梯鉛合 金、鋁和錫箔都是被普遍使用的。通常用少量的凡士林、硅脂、硅油或其他合適的材料作為粘貼劑將它 們粘貼到試樣上去。含有下列組分的一種膠適合用作導(dǎo)電粘貼劑：

分子量為600的無水聚乙二醇 800份（質(zhì)量）

水 200份（質(zhì)量）

軟肥皂（級） 1份（質(zhì)量）

氯化鉀 10份（質(zhì)量）

要在一個平穩(wěn)的壓力下粘貼電極，使之足以消除一切皺折和將多余的粘合劑趕到箔的邊緣,再用一 塊干凈的薄紙擦去。用軟物如手指按壓能很好地做到這點。這個技巧僅適用于表面非常平滑的試樣。 通過精心操作，粘合劑薄層可減小到0. 002 5 mm或更薄。

9試樣處置

電極之間或測量電極與大地之間的雜散電流對于測試儀器的讀數(shù)沒有明顯的影響這一點很重要。 測試時加電極到試樣上和安放試樣時均要極為小心，以免可能產(chǎn)生對測試結(jié)果有不良影響的雜散電流 通道。

測量表面電阻時，不要清洗表面，除非另有協(xié)議或規(guī)定。除了同一材料的另一個試樣的未被觸模過 的表面可觸及被測試樣外，表面被測部分不應(yīng)被任何東西觸及。

10條件處理

試樣的處理條件取決于被試材料，這些條件應(yīng)在材料規(guī)范中規(guī)定。

推薦按GB/T 10580-2003進行條件處理；由各種鹽溶液所產(chǎn)生的相對濕度在IEC 60260中給出。 可以采用機械蒸發(fā)系統(tǒng)。

體積電阻率和表面電阻率都對溫度變化特別敏感。這種變化是指數(shù)式的。因此必須在規(guī)定的條件 下來測量試樣的體積電阻和表面電阻。由于水分被吸收到電介質(zhì)內(nèi)是相對緩慢的過程，因此測定濕度 對體積電阻率的影響需要延長處理期。吸收水分后通常會降低體積電阻。有些試樣可能需要處理數(shù)月 才能達到平衡。

11試驗程序

試樣按本標準第7章、第8章、第9章、第10章進行準備。

測量試樣及電極的尺寸、表面間隙的寬度g（兩電極之間距離），精確到士1%°然而，如有必要，對 薄試樣可在有關(guān)的規(guī)范中規(guī)定不同的精確度。

為測定體積電阻率，應(yīng)按照有關(guān)的規(guī)范測量每個試樣的平均厚度，其厚度測量點應(yīng)均勻地分布在由 被保護電極所覆蓋的整個面積上。

注：對于薄試樣無論如何在加上電極前測量厚度。

一般說來，應(yīng)與條件處理時相同的濕度（浸在液體中的條件處理除外）和溫度下測試電阻。但有時 也可在停止條件處理后的規(guī)定時間內(nèi)進行測量。

11. 1體積電阻

在測試以前應(yīng)使試樣具有電介質(zhì)穩(wěn)定狀態(tài)。為此，通過測量裝置將試樣的測量電極1和3短路 （圖la））,逐步增加電流測量裝置的靈敏度到符合要求，同時觀察短路電流的變化，如此繼續(xù)到短路電 流達到相當恒定的值為止，此值應(yīng)小于電化電流的穩(wěn)定值，或者小于電化100 min的電流。由于短路電 流有可能改變方向，因此即使電流為零，也要維持短路狀態(tài)到需要的時間。當短路電流L變得基本恒 定時（可能需要幾小時），記下L的值和方向。

然后加上規(guī)定的直流電壓并同時開始記時」除非另有規(guī)定，在如下每個電化時間作一次測量： 1 min,2 min.5 min.10 min.50 min JOO mino如果兩次連續(xù)測量得出同樣的結(jié)果，貝lj可以結(jié)束試驗并 用這個電流值來計算體積電阻。記錄次觀察到相同測量結(jié)果時的電化時間。如果在100 min內(nèi)不 能達到穩(wěn)定狀態(tài)，則記錄體積電阻與電化時間的函數(shù)關(guān)系。

作為驗收試驗，按照有關(guān)規(guī)范的規(guī)定,使用一個固定的電化時間如1 min后的電流值來計算體積電 阻率。

11.2表面電阻

施加規(guī)定的直流電壓，測定試樣表面的兩個測量電極（圖lb）中電極1和2）間的電阻。應(yīng)在1 min 的電化時間后測量電阻，即使在此時間內(nèi)電流還沒有達到穩(wěn)定的狀態(tài)。

12計算 12. 1體積電阻率

體積電阻率按下式計算：

式中：

⑶——體積電阻率,單位為歐姆米（Q ? m）（或歐姆厘米（Q ? cm））；

Rx——按H. 1測得的體積電阻，單位為歐姆（Q）；

A——是被保護電極的有效面積，單位為平方米（奇）（或平方厘米（cm2））；

h 試樣的平均厚度，單位為米（m）（或厘米（cm））。

在附錄中給出了某些特殊的電極裝置的有效面積A的計算公式。

對于某些具有高電阻率的材料，電化以前的短路電流L（見11. 1）與電化期間的穩(wěn)定電流L相比 不能忽略不計。在這種情況下按下式確定體積電阻：

Ux

L 士 L

式中：

Rx——體積電阻，單位為歐姆（Q）；

Ux——施加電壓，單位為伏（V）；

為電化期間的穩(wěn)態(tài)電流，單位為安（A）,或在電化期間如果電流是變化的，則為1 min,

10 min和100 mm時的值，單位為安（A）；

L — 電化前的短路電流，單位為安（A）。 當為與L方向相同時使用負號，反之使用正號。

12.2表面電阻率

表面電阻率應(yīng)按下式計算：

GB/T 31838《固體絕緣材料介電和電阻特性》目前發(fā)布以下部分:

一第1部分:總則;

一第2部分:電阻特性(DC方法)

體積電阻和體積電阻率;

一第3部分:電阻特性(DC方法)

表面電阻和表面電阻率;

一第4部分:電阻特性(DC方法)絕緣電阻。

本部分為GB/T 31838 的第3部分。

本部分按照GB/T 1.1-2009給出的規(guī)則起草。

本部分使用翻譯法等同采用IEC62631-3-2:2015《固體絕緣材料的介電和電阻特性第3-2部分:

確定電阻特性(DC方法)表面電阻和表面電阻率的一般方法》。

與本部分中規(guī)范性引用的國際文件有一致性對應(yīng)關(guān)系的我國文件如下:

-GB/T10580-2015固體絕緣材料在試驗前和試驗時采用的標準條件(IEC 60212:2010，

IDT);2規(guī)范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件,其隨后所有

的修改單(不包括勘誤的內(nèi)容)或修訂版均不適用于本標準,然而,鼓勵根據(jù)本標準達成協(xié)議的各方研究

是否可使用這些文件的新版本。凡是不注日期的引用文件,其新版本適用于本標準。

GB/T 2828.1-2003計數(shù)抽樣檢驗程序第1部分:按接收質(zhì)量限(AQL)檢索的逐批檢驗抽樣

計劃(ISO 2859-1;1999,IDT)

GB/T 2829-2002周期檢驗計數(shù)抽樣程序及表(適用于對過程穩(wěn)定性的檢驗)

MT 76液壓支架(柱)用乳化油、濃縮物及其高含水液壓液

橡膠塑料體積電阻率測試儀

脈沖壓力impulse pressure

設(shè)計的產(chǎn)生突然變形的周期性壓力。MT/T98--2006

3.8

管接頭pipe coupling

通過扣壓或擠壓方式,性地裝配到軟管兩端的金屬連接件。

3.9

長度變化change in length

在規(guī)定的壓力和介質(zhì)作用下軟管長度變化的程度,以百分數(shù)表示。

4試驗系統(tǒng)要求

4.1一般要求

4.1.1工作液采用MT76中所規(guī)定的乳化油或濃縮物與中性軟水按5，95質(zhì)量比配制的高含水液壓

液。脈沖試驗允許采用20號機械油。

4.1.2脈沖試驗工作液溫度允許從冷態(tài)(室溫)開始,工作液為高含水液壓液時溫度應(yīng)控制在

(35±4)℃范圍;工作液為20號機械油時溫度應(yīng)控制在(93±5)℃范圍。

4.1.3系統(tǒng)的過濾精度不應(yīng)低于0.125 mm,并應(yīng)設(shè)有磁過濾裝置。

測量要求測量時應(yīng)同時記錄所有測試量相關(guān)儀表的指示值,可重復(fù)測量的參數(shù)測量次數(shù)應(yīng)不少于三次，取其算術(shù)平均值為測量值。

各參數(shù)指示值的有效位數(shù)按計量儀表的小分度值讀取,少應(yīng)保留一位小數(shù)。當儀表指針擺

動時,指針擺動不應(yīng)超過示盤的三個小分度值,取其中間值的讀數(shù)為指示值。

4.3測量精度

測量精度采用表1中C級精度，

表1測量精度

測量等級

A

B

C

流量,%

±0.5

±1.5

±2.5

壓力,≥2x10°Pa,表壓.%

±0.5

±1.5

±2.5

溫度,K

±0.5

±1.0

±2.0

5試驗方法

5.1密封性能試驗

5.1.1高壓密封的試驗壓力為軟管許用工作壓力(見表2、表3),試驗三次,每次1min,軟管總成不應(yīng)

滲漏和損壞。

5.1.2低壓密封的試驗壓力為1.0MPa,試驗三次,每次5min,軟管總成不應(yīng)滲漏。

表2鋼絲編織軟管性能參數(shù)

公稱內(nèi)徑

設(shè)計工作壓力

許用工作壓力

小彎曲半徑

試件長度(不含接頭)

GB/T 31838.2--2019固體絕緣材料介電和電阻特性第2部分:電阻特性(DC方法)

體積電阻和體積電阻率(IEC 62631-3-1:2016,IDT);

GB/T 31838.4-2019固體絕緣材料介電和電阻特性第4部分:電阻特性(DC方法)

絕緣電阻(IEC 62631-3-3:2015,IDT).

本部分做了下列編輯性修改:

一將標準名稱修改為《固體絕緣材料介電和電阻特性第3部分:電阻特性(DC方法)表面

電阻和表面電阻率》,5.3.8如脈沖試驗由于不可避免的原因停機24h以上,重新開始試驗時,在接頭連接處可能會出現(xiàn)輕

微滲漏,這一現(xiàn)象如在30min內(nèi)自動消失,則不視為試驗失效。

5.3.9記錄破壞時的周期數(shù),如未發(fā)生破壞則記錄所完成的周期數(shù)。

5.4爆破試驗

5.4.1選擇按5.4.3規(guī)定的升壓速率,將軟管總成充壓至小爆破試驗壓力(為設(shè)計工作壓力的

4倍),保壓1min,不應(yīng)出現(xiàn)滲漏和其他異?，F(xiàn)象,繼續(xù)升壓至爆破為止,記錄爆破試驗壓力值。

5.4.2在進行爆破試驗時,管接頭拔脫或在距離接頭25mm內(nèi)出現(xiàn)爆破時應(yīng)視為軟管總成的損壞,對

軟管可重新進行此項試驗,但應(yīng)在原始記錄中記錄失效形式,部位和試驗壓力。

5.4.3不同軟管爆破試驗壓力的升壓速率按下述要求進行:

a)爆破試驗壓力在12.5~40MPa之間時,升壓速率為0.35~1.17 MPa/s或在90s內(nèi)達到爆破

試驗壓力;

b)爆破試驗壓力大于40MPa時,采用一恒定的升壓速率,在120s內(nèi)達到終的試驗壓力。

5.5低溫彎曲性能試驗

5.5.1軟管總成應(yīng)在(一40士2)℃下平直冷凍24h,在此溫度下,沿一直徑為小彎曲半徑(小彎曲

半徑見表 2、表 3)2 倍的圓盤上勻速彎曲,在(10±2)s的時間內(nèi)勻速地彎曲一次。

5.5.2軟管公稱內(nèi)徑小于或等于22 mm時彎曲 180°;軟管公稱內(nèi)徑大于22mm時彎曲90°。在彎曲后，

使試件恢復(fù)到室溫,再對試件以設(shè)計工作壓力的2倍保壓5min,不應(yīng)出現(xiàn)滲漏、龜裂及其他異常現(xiàn)象。

5.6阻燃試驗

5.6.1將一根 300mm的軟管(試件)水平放置在試驗箱內(nèi)的試架上,酒精噴燈燃燒器與軟管的相對位

置應(yīng)符合圖6要求,軟管外緣與酒精燃燒器的距離為(50±2)mm,酒精噴燈燃燒器底座與水平方向成

45°角。燃燒器和阻燃試驗裝置見圖6、圖 7.

本部分由中國電器工業(yè)協(xié)會提出。

本部分由全國電氣絕緣材料與絕緣系統(tǒng)評定標準化技術(shù)委員會(SAC/TC 301)歸口。

本部分起草單位:蘇州太湖電工新材料股份有限公司、東方電氣集團東方電機有限公司、機械工業(yè)

北京電工技術(shù)經(jīng)濟研究所、佛山市順德區(qū)質(zhì)量技術(shù)監(jiān)督標準與編碼所、浙江博菲電氣股份有限公司、蘇

州電器科學研究院股份有限公司、四川東材科技集團股份有限公司、煙臺民士達特種紙業(yè)股份有限公

司、蘇州巨峰電氣絕緣系統(tǒng)股份有限公司、上海電纜研究所有限公司、無錫江南電纜有限公司、廣東電網(wǎng)

有限責任公司電力科學研究院、中車永濟電機有限公司、江蘇省產(chǎn)品質(zhì)量監(jiān)督檢驗研究院、中電科儀器

儀表有限公司、國網(wǎng)江蘇省電力有限公司、北京北重汽輪電機有限責任公司、山東齊魯電機制造有限公

司、上海核工程研究設(shè)計院有限公司、廈門弘誠復(fù)合材料有限公司。

本部分主要起草人:陳昊、吳斌、劉亞麗、張春琪、張躍、朱瑞華、吳化軍、馬慶柯、李杰霞、陳媛、

王志新、夏宇、陳娟、馬壯、付強、孔凱、王彬、陳晨、王亞海、趙銳、黃霆、劉風娟、魏景生、孫巖磊、王琴、

盧燕蕓、關(guān)國華、黃順達、劉暉、郭榮斌、許坤、張飛、陶加貴、林木松。

材料絕緣電阻測量儀

1范圍

GB/T 31838的本部分規(guī)定了直流電壓下確定固體絕緣材料表面電阻和表面電阻率的試驗方法。

2規(guī)范性引用文件

下列文件對于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件,僅注日期的版本適用于本文

件。凡是不注日期的引用文件,其新版本(包括所有的修改單)適用于本文件。

IEC 60212固體電氣絕緣材料試驗前和試驗時采用的標準條件(Standard conditions for use prior

to and during the testing of solid electrical insulating materials)

IEC 62631-3-1固體絕緣材料介電和電阻特性第3-1部分:確定電阻特性(DC方法)體積電阻

和體積電阻率一般方法[Dielectricand resistive properties of solid insulating materials -Part 3-1:

Determination of resistive properties(DC Methods)-Volume resistance and volume resistivity--Gen-

eral method]

IEC 62631-3-3固體絕緣材料介電和電阻特性第3-3部分:確定電阻特性(DC方法)絕緣電阻

[Dielectric and resistive properties of solid insulating materials--Part 3-3:Determination of resistive

properties(DC Methods)-Insulation resistance]

3術(shù)語和定義

下列術(shù)語和定義適用于本文件。

3.1

電極裝置electrode arrangement

與被測量樣表面相接觸的導(dǎo)體裝置。

注:電極的放置宣確保與材料表面充分接觸(例如,可通過導(dǎo)電涂料粘貼),和/或施加一定機械作用力于電極和材

料表面接觸的位置。

3.2

彈簧電極spring loaded electrodes測量電阻

measured resistance

施加到與被測量樣接觸的電極上的直流電壓同足夠精確地被測量到的流過電極之間的電流的

比值。

注1:三電極系統(tǒng)常用于在測量電阻過程中避免產(chǎn)生體積電流。

注2:Wheatstone電橋常用于被測電阻與標準電阻進行比較,目前此類電橋已較少使用。

注3:根據(jù)IEC 60050-121中的規(guī)定,“電導(dǎo)率”被定義為標量或張量,它與電場強度的乘積是電流密度;“電阻率”是

“電導(dǎo)率”的倒數(shù)。以這種方法測得的表面電阻率是電阻率的平均值,這些電阻在測量的范圍內(nèi)可能很不均

勻,并包含電極上可能產(chǎn)生的極化現(xiàn)象而對測量產(chǎn)生的影響。

3.6

表面電阻surface resistance

Rs

本部分定義的任何電極裝置之間所測得的電阻。

注1:取決于電極裝置,表面電阻可表示為Rs、Rm、Rs、Rs或Rs,單位為歐姆(Ω)。

注2:在進行電阻測量時,表面電阻還包含材料內(nèi)部不確定的某部分電阻。

3.7

彈簧電極之間的表面電阻surface resistance between spring loaded electrodes

RSA

彈簧電極間所測得的電阻。

3.8

小型線電極之間的表面電阻surface resistance between small line electrodes

R。

小型線電極之間所測得的電阻。

3.9

環(huán)形電極之間的表面電阻surface resistance between annular electrodes

Rsc

環(huán)形電極系統(tǒng)的內(nèi)圓區(qū)和外圓環(huán)電極之間所測得的電阻。

3.10

線電極之間的表面電阻surface resistance between line electrodes

RsD

線電極之間所測得的電阻。

3.11

小板試樣線電極之間的表面電阻surface resistance between line electrodes for small plates

R意義

絕緣材料通常用于將電氣系統(tǒng)的各部分組件相互絕緣和對地絕緣。固體絕緣材料還起到機械支撐

的作用。對于這些用途，一般期望材料具有盡可能高的絕緣電阻,包括具有得到認可的機械性能、化學

和耐熱性能。

表面電阻同體積電阻一樣是材料絕緣電阻的一部分。絕緣電阻的確定應(yīng)依據(jù)IEC62631-3-3,體積

電阻的確定則應(yīng)依據(jù)IEC 62631-3-1.

表面電阻不僅可提供材料或產(chǎn)品的表面上電阻的信息,還可提供由外部影響引起電阻變化的監(jiān)控。

但是,表面電阻不是一個材料的主要特性。表面電阻主要取決于工藝參數(shù)、環(huán)境條件、表面的老化現(xiàn)象

和污染等。對于特定的應(yīng)用要求,可優(yōu)先選取不同的電極裝置。

5試驗方法

5.1概述

通用方法適用于各類材料的測量。對于一個特定類型的材料,應(yīng)使用本部分規(guī)定的特定的試驗

方法。

根據(jù)特定的測量要求和產(chǎn)品的需求來選擇不同類型的電極。對于表面形狀彎曲的材料,建議選用

小型線電極。彈簧電極可在產(chǎn)品上施加較小的應(yīng)力而進行測量,且對于在測量前應(yīng)進行條件處理的材

料是佳適用的電極。如果產(chǎn)品標準未規(guī)定,則應(yīng)依據(jù)典型應(yīng)用選擇電極裝置。

如果所選電極放置在被測試樣上,使得試樣形狀發(fā)生明顯變化,則應(yīng)更換其他合適的電極進行

測量.

如果沒有可供參考的電極選用信息,則推薦采用小型線電極裝置。

5.2電壓

試驗電壓應(yīng)推薦為10V,100 V,500 V.1 000 V和 10 000V.

其他電壓可能也適用,如無其他規(guī)定,應(yīng)采用100V電壓。

注1:超過規(guī)定的起始電壓會引起局部放電,可能導(dǎo)致測量產(chǎn)生誤差。若在空氣中進行試驗時,試驗電壓低于

340V,不會引起局部放電。

注2:電壓源的紋波特性是十分具有參考價值的,電源電壓為100V時,紋波系數(shù)小于5X10-。

5.3設(shè)備

5.3.1概述

注意表面電阻受平行于電極裝置的寄生電阻產(chǎn)生的影響,如試驗裝置支撐或電線屏蔽層的電阻。

當被測電阻大于10”Ω時,為減小測量誤差,應(yīng)對測量線路施加屏蔽,把測量裝置放于屏蔽箱內(nèi)。

各種電極裝置均可用于表面電阻和表面電阻率的測量,但測量結(jié)果與電極類型密切相關(guān)。

小板試樣線電極之間所測得的電阻。

3.12

表面電阻率surface resistivity

線電極系統(tǒng),通常用具有尖角的彈簧結(jié)構(gòu),具有一定間隙的兩個平行金屬刀刃電極。

3.3

線電極line electrodes

應(yīng)用于被測材料表面,具有一定間隙的平行線型電極。

3.4

環(huán)電極annular electrodes

中心為圓形電極,間隔空隙環(huán)繞著環(huán)形電極的裝置。

注:與IEC62631-3-1定義的保護電極的形狀相似,在測量表面電阻時,環(huán)形電極不再作為保護電極,保護功能由下本標準等同采用IEC 60093:1980《固體絕緣材料體積電阻率和表面電阻率試驗方法》(英文版)。

為便于使用,本標準做了下列編輯性修改:

a)刪除國際標準的目次和前言;

b)用小數(shù)點*.’代替作為小數(shù)點的逗號‘，’;

c) 用“p.”代替“p”,“p,”代替“8”;

d)圖按 GB/T 1.1-2000標注.

本標準與GB/T 1410-1989相比主要變化如下:

a)增加了“規(guī)范性引用文件”一章(本標準的第2章);

b)增加了試驗電壓范圍(本標準的第5章);

c)試驗結(jié)果以“中值”代替“幾何平均值”。

本標準代替GB/T 1410-1989(固體絕緣材料體積電阻率和表面電阻率試驗方法)。

本標準的附錄A、附錄B、附錄C均為資料性附錄。

本標準由中國電器工業(yè)協(xié)會提出。

本標準由全國絕緣材料標準化技術(shù)委員會歸口。

本標準起草單位:桂林電器科學研究所。

本標準主要起草人:王先鋒、谷曉麗。

本標準所代替標準的歷次版本發(fā)布情況為:

一GB/T 1410-1978;

-GB/T 1410-1989。1范圍

本標準規(guī)定了固體絕緣材料體積電阻率和表面電阻率的試驗方法。這些試驗方法包括對固體絕緣

材料體積電阻和表面電阻的測定程序及體積電阻率和表面電阻率的計算方法。

體積電阻和表面電阻的試驗都受到下列因素影響;施加電壓的大小和時間;電極的性質(zhì)和尺寸1在

試樣處理和測試過程中周圍大氣條件和試樣的溫度、濕度。

2 規(guī)范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件,其隨后所有

的修改單(不包括勘誤的內(nèi)容)或修訂版均不適用于本標準,然而,鼓勵根據(jù)本標準達成協(xié)議的各方研究

是否可使用這些文件的新版本。凡是不注日期的引用文件,其新版本適用于本標準。

GB/T 10064-2006測定固體絕緣材料絕緣電阻的試驗方法(IEC 60167:1964,IDT)

GB/T 10580-2003固體絕緣材料在試驗前和試驗時采用的標準條件(IEC 60212:1971,IDT)

IEC 60260:1968非注人式恒定相對濕度的試驗箱

3定義

下列定義適用于本標準。

3.1

體積電阻volume resistance

在試樣兩相對表面上放置的兩電極間所加直流電壓與流過這兩個電極之間的穩(wěn)態(tài)電流之商,不包

括沿試樣表面的電流,在兩電極上可能形成的極化忽略不計。

注:除非另有規(guī)定,體積電阻是在電化一分鐘后測定。

3.2

體積電阻率volume resistivity

在絕緣材料里面的直流電場強度和穩(wěn)態(tài)電流密度之商,即單位體積內(nèi)的體積電阻。

注，體積電阻率的SI單位是Ω.m。實際上也使用Ω*cm這一單位。

3.3

表面電阻surface resistance

在試樣的其表面上的兩電極間所加電壓與在規(guī)定的電化時間里流過兩電極間的電流之商,在兩電

極上可能形成的極化忽略不計。

注1:除非另有規(guī)定,表面電阻是在電化一分鐘后測定。

注2:通常電流主要流過試樣的一個表面層,但也包括流過試樣體積內(nèi)的成分。

3.4

表面電阻率surface resistivity

在絕緣材料的表面層里的直流電場強度與線電流密度之商,即單位面積內(nèi)的表面電阻。面積的大

小是不重要的。

注:表面電阻率的SI單位是Ω。實際上有時也用“歐每平方單位”來表示，GJB5204-2004

用其長短可以判斷腦力負荷的大小。

3.10腦力負荷儲備值mental workload reservation value

人在工作時尚未占用腦力資源的程度。其計算公式為:腦力負荷儲備值-(雙重任務(wù)飛行參數(shù)保持

率÷單純飛行參數(shù)保持率)X(飛行中信息處理速度十基礎(chǔ)信息處理速度)。

3.11腦力負荷指數(shù)mental workload index (MWI)

依據(jù)腦力負荷評價模型計算得出的一個無量綱值。

4腦力負荷評價參數(shù)測定

4.1主觀評價參數(shù)測定

4.1.1測評方法

選用“庫柏-哈柏”主觀評價法，并以雙180°大航線飛行課目作為評價依據(jù)，主觀評價問卷內(nèi)容,

見附錄A

4.1.2 測評結(jié)果

被試評出飛機相應(yīng)的等級“數(shù)”，即為測評結(jié)果，稱為“庫柏位”,

4.2主任務(wù)評價參數(shù)測定

4.2.1測評方法

測評設(shè)備采用被評價飛機地而飛行模報器，主任務(wù)選定雙180°大航線飛行課目，飛行數(shù)據(jù)和評分

標準，參見附錄B。

4.2.2數(shù)據(jù)采集與處理

利用地面飛行模擬器的記錄系統(tǒng)實時采集(每秒20次)被試操縱模抓器的狀態(tài)參數(shù),包括飛行高度。

速度、航向、坡度、升降豐等。記錄這些參數(shù)在何時出現(xiàn)多大偏差和偏差累積時間，以及操縱中主要動

作有無錯、忘、漏。采月數(shù)據(jù)壓縮技術(shù)對采集的散據(jù)實時存儲，利用模擬器預(yù)留的串行通信口傳送給主

計算機。按照3.7中的公式，計算得出飛行參數(shù)保持率。

4.3次任務(wù)評價參數(shù)測定

4.3.1測評方法

在執(zhí)行主任務(wù)的同時，要求被試辯別兩種不網(wǎng)頻字的聲信號。靶制激信號的禁率為23Hz。出現(xiàn)概

率為0.3;非靶刺激信號的頻車為1kHz。出現(xiàn)概率為0.7。以上兩種聲信號由發(fā)聲器發(fā)出，通過耳機傳

送，音量7MB-90dB(可調(diào))。靈敏度100μV，隨機出現(xiàn)，刺激須率為0.7Hz。即1次/1.4s。當出現(xiàn)靶

刺激時，立即按應(yīng)答鍵;非靶刺激出現(xiàn)時，則不按鍵。

4.3.2數(shù)據(jù)采集與處理

由主計算機實時采集聲信號出現(xiàn)的總次數(shù)，靶刺激出現(xiàn)次數(shù)，靶制激應(yīng)答正確反應(yīng)時，播報及漏報

次數(shù)。按照3.8中的公式。計算得出信息處理速度。每名被試者均應(yīng)預(yù)先測定其基礎(chǔ)值備用。

4.4生理評價參數(shù)測定

4.4.1測評方法

生理評價指標選定聽覺事件相關(guān)照電位的Pya潛時。測評設(shè)備采用照電圖儀，設(shè)置標準電壓

50μV/5mm，濾波0.3Hz，時間常數(shù)0.1。電極置于Ce、P2參考電極為兩側(cè)耳垂，地線置于FP，皮膚

電阻小于5kΩ.

4.4.2數(shù)據(jù)采集與處理

在飛行的全過程中，由膚電圖儀采集腦電波信號，并將其輸入主計算機。將靶刺激聲脈沖引出。作

為相關(guān)電位迭加觸發(fā)信號。用主計算機采集、選加、顯示聽覺事件相關(guān)腦電位。用腦電圖儀的描記器描

繪Pm波形，測量P3oe出現(xiàn)的潛伏時間，每名被試者均應(yīng)預(yù)先測定其基礎(chǔ)值備用。

4.5腦力負荷儲備值測定

4.5.1測評方法GJB 5204-2004

采用雙重任務(wù)飛行測評方法，主任務(wù)同42.1，次任務(wù)同4.3.1。在雙重任務(wù)飛行之前，每名被試者

均應(yīng)預(yù)先測定其單純飛行參數(shù)保持率備網(wǎng)。

4.5.2數(shù)據(jù)采集與處理

實時同步采集主任務(wù)和次任務(wù)的各項歉據(jù)，數(shù)據(jù)采集與處理分別同4.2.2和43.2。按照3.10 中的公

式，計算得出腦力負荷儲備值。

5 腦力負荷評價模型

5.1評價模型

本標準規(guī)定的殲擊機飛行員腦力負荷評價模型公式為:

MWT-0.3B3XPKBテJKB

+0.267X (PFQ-PJQ)÷(JFQ-IIQ)

+0.200XJCB÷PCB

+0.133XJFL+PFL

+0.067X (PJX-FFX)÷(JJX-IFX)

式中:

PKB一一被評價飛機飛行員評價的庫柏值:

JKB一一評價基準飛機飛行員評價的陣柏值:

PFQ被評價飛機飛行時飛行員的Pm滑時，m1

PJQ一被評價飛機飛行員P3oe的基礎(chǔ)語時，ms;

JFQ一一評價基準飛機飛行時飛行員的Pyeo譜時，ms:

JJQ一一評價基準飛機飛行員Pzo的基礎(chǔ)潛時，ms:

JCB一一評價基準飛機飛行員的腦力魚荷儲備值:

PCB一一被評價飛機飛行員的腦力負荷儲備值:

JFL一評價基準飛機飛行員的飛行參數(shù)保持率:

PFL一被評價飛機飛行員的飛行參數(shù)保持率:

PIX一一被評價飛機飛行員的基礎(chǔ)信息處理速度。bit/si

PFX一一被評價飛機飛行時飛行員的信息處理速度。bit/s;

JJX一一評價基準飛機飛行員的基礎(chǔ)信息處理速度。bitlss

JFX一一評價基準飛機飛行時飛行員的信息處理速度，bit/s。

評價模型應(yīng)用示例，參見附錄C.

5.2評價基準

51中的評價模型，需要選定一種現(xiàn)投殲擊機為評價基準飛機，該評價基準飛機飛行員的MWI等

于1.00。選定的評價基準飛機的飛行星質(zhì)應(yīng)與被評價飛機的飛行品質(zhì)相近，以便進行“逼近比較”。評

價基準飛機飛行員腦力負荷的諸評價參數(shù)，應(yīng)按第4章的要求預(yù)先測定，代入5.1的公式中去。GJB5204-2004

附汞A

(規(guī)范性附錄)

主觀評價問卷

A1問卷內(nèi)容

本問卷的目的,是了解被評飛機在駕駛性能上給飛行員所帶來的腦力魚荷大小,為了統(tǒng)一評價標準，

以雙180°大航線飛行課目為依據(jù)。評價等級的條件如下:

一級:飛機的駕駛性能優(yōu)良，正是飛行員所希望的。不需要考慮飛行員的腦力負荷問逛。

二級:飛機的駕駛性能良好，有可以忽略不計的不足。飛行時，不需要為此付出努力。

三級:飛機的駕駛性能較好，只有很小的不足。飛行時，為此只需要付出很小的努力。

四級:飛機的駕駛性能存在輕度的不足，令人不愉快。飛行時，需要付出一定的努力。

五級，飛機的駕駛性能存在中度的不足，且是客觀存在的。為了達到飛行的要求，飛行時需要付出

相當大的努力。

六級，飛機的駕駛性能存在重度的不足，但尚可忍受。為了達到飛行的要求，飛行時需要付出非常

大的努力。

七級:飛機的駕駛性能存在嚴重的不足。為了達到飛行的要求，飛行時需要付出大的努力，但飛

機尚可控制。

八級:飛機的駕駛性能存在嚴重的不是。為了控制飛機，飛行時必須付出相當大的努力。

九級:飛機的駕駛性能存在嚴重的不足。為了控制飛機，飛行時必須付出非常大的努力。

十級:飛機的駕駛性能存在嚴重的不足。如不重大改進，飛機失去控制的可能性很大。

上述10個評價等級條件均有明顯的臺階式差別。具體有以下特點請注意了解并掌描:

一級至三級:飛機的駕駛性能屬于好的，對飛行靈基本上沒有腦力負荷的問題，飛機不需要改進。

3個級別的評語分別為:優(yōu)良，良好和較好。上述3個等級飛機的飛行星質(zhì)。與GIB185-1986中1.4

的“標準!”相當。

四級至七級:飛機的駕駛性能存在程度不同的不足，需要改進。4個級別的評語分別為:輕度的、

中度的、重度的和嚴重的不足;存在腦力負荷問題，需要飛行員付出努力，4個級別的評語分別為:一

定的、相當大的，非常大的和大的努力;不存在飛機是否能控制的問題，即飛機基本上是可控制的，

飛行員所付出努力是為了達到飛行的要求。上述4個等級飛機的飛行品質(zhì)，與GIB185-1986中1.4的

“標準2”相當。

八級至十級:飛機的駕駛性能均存在嚴重的不足，并危及飛機的控制問題;八級和九級，飛機尚可

控制，但分別需要付出相當大和非常大的努力;十級，飛機很難控制，上述3個等級飛機的飛行瑟質(zhì)。

與GJB 185-1986中14的“標準3”相當。

在做出您的評價結(jié)論之前，應(yīng)閉目做雙180°大航線飛行課目的表象飛行，同時回憶以前自己的飛

行經(jīng)歷，并與上述10個等級的具體條件相對照，認真負責地和恰如其分地做出您的判斷，評出具體的

等級。

A.2測評結(jié)果

在認真閱讀A1全文的前提下，逐項填寫下面的相應(yīng)內(nèi)容。GJB5204-2004

附錄C

(資料性附錄)

評價模型應(yīng)用示例

C.1評價基準飛機的選定

選定飛行品質(zhì)為GJB 185-1986中1.4規(guī)定的“標準2”某現(xiàn)役殲擊機為評價基準飛機。按第4章

的要求測定該飛機飛行靈腦力負荷評價的諸參數(shù)。具體數(shù)據(jù)如下:飛行員評價的庫柏值為5.10;飛行員

Pre的基礎(chǔ)滑時為386.27ms;飛行時飛行員的Prg而時為42940ms;飛行靈的腦力負荷儲備值為0.72s

飛行員的飛行參數(shù)保持率為0.61;飛行員的基礎(chǔ)信息處理速度為12.81bit/s;飛行時飛行員的信息處理

速度為10.56 bit/s。

C.2被評價飛機飛行員腦力負荷評價模型公式的導(dǎo)出

將C.1中的具體數(shù)據(jù)代入5.1的公式中，即可導(dǎo)出被評價飛機飛行靈腦力負荷評價模型的公式:

MWI-0.333·PKB-5.10

+0.267=(PFQ-PIQ)+43.13

+0.200-0.72:PCB

+0.133>0.61+PFL

+0.067-(PIX-PFX)+2.25

C.3被評價飛機飛行員腦力負荷的評價GB12014-2019

附錄A

(規(guī)范性附錄)

點對點電阻測試方法

A.1原理

將被測樣品放置在絕緣平板上,上放電極裝置,在電極裝置間施加直流電壓測量樣品的點對點

電阻、

A.2設(shè)備

A.2.1測試電極

測試電極為兩個直徑(65±5)mm的金屬圓柱體;電極材料為不銹鋼或銅:電極接觸端的材料為導(dǎo)

電橡膠,其硬度60±10(邵氏A級),厚度(6±1mm,體積電阻小于500Ω;電板單重(2.5±0.25)kg.

A.2.2高阻計

高阻計的測量范圍:10°Ω~10"Ω:

測量精度:≤10”Ω時,應(yīng)為±5%;>10#Ω時,應(yīng)為±20%，

A.2.3絕緣臺面

臺而表面電阻,體積電阻分別大于1X10°Ω,其兒何周邊尺寸均大于被測材料10cm,

A.2.4絕緣墊板

墊板臺面表面電阻,體積電阻分別大于1X10’0。

A.3洗滌與調(diào)涅

A.3.1洗滌

機織物服裝按附錄C規(guī)定的洗滌方法進行洗滌。針織物服裝按附錄D規(guī)定的方法進行洗滌，

A.3.2調(diào)濕

經(jīng)洗滌后的樣品,在(60±1D)℃溫度下干燥1b后,在測試環(huán)境條件下,放置6h.

A.4試樣

測試樣品為經(jīng)過A.3洗滌和調(diào)濕后的樣品,可以為面料,也可以為服裝。

A.5測試條件

測試環(huán)境條件為溫度(20±5)℃,相對濕度為(35±5)%。附錄B

(規(guī)范性附錄)

帶電電荷量測試方法附錄B

(規(guī)范性附錄)

帶電電荷量測試方法說明:

1一-法拉第筒;

2----靜電電量測試儀:

3---絕緣支架;

4---聚乙烯膠帶。

圖B.1帶電量測試電路

B.3.2.2法拉第筒;內(nèi),外兩只金屬制圓簡h。等于2dmhg等于2dnd。大于或等于40cm.d。等

于dm+10cm。

B.3.2.3靜電電量測試儀:測量范圍:2nC~2 μC,精度:±1%.

B.3.2.4絕緣支架:絕緣電阻在10”Ω以上的聚四氟乙烯，

B.3.2.5聚乙烯膠帶:絕緣電阻在10"Ω以上。

B.4洗滌與調(diào)濕

B.4.1

說明

試樣在測試前應(yīng)經(jīng)洗滌處理與調(diào)濕。

B.4.2洗滌處理

機織物服裝按附錄C規(guī)定的洗滌方法進行洗滌,針織物服裝按附錄D規(guī)定的方法進行洗滌。

B.4.3調(diào)濕

經(jīng)洗滌后的樣品,在(60±10)℃溫度下干燥1h后,在測試環(huán)境條件下,放置6h。

B.5測試條件

測試環(huán)境要求同附錄A

B.6

測試程序

B.6.1將試樣放入滾筒摩擦機中運轉(zhuǎn)15 min。

B.6.2將試樣直接從滾筒摩擦機中自動導(dǎo)入(或戴絕緣手套絕緣電阻在10”Ω以上,直接取出,立即投

14

B.1原理

將經(jīng)過滾筒摩擦機摩擦后的試樣,投入法拉第筒內(nèi),以測量試樣的帶電量。

B.2試樣

防靜電服一套(應(yīng)包含上衣和褲子,如服裝為連體服,則使用一件連體服測試)。

B.3裝置

B.3.1摩擦裝置

回轉(zhuǎn)式滾筒摩擦機,其技術(shù)要求應(yīng)符合表B.1規(guī)定。聚丙烯腈標準布應(yīng)符合GB/T 7568.5 要求。

如有起毛等外觀變化的現(xiàn)象,應(yīng)予更換。

B.1原理

將經(jīng)過滾筒摩擦機摩擦后的試樣,投入法拉第筒內(nèi),以測量試樣的帶電量。

B.2試樣

防靜電服一套(應(yīng)包含上衣和褲子,如服裝為連體服,則使用一件連體服測試)。

B.3裝置

B.3.1摩擦裝置

回轉(zhuǎn)式滾筒摩擦機,其技術(shù)要求應(yīng)符合表B.1規(guī)定。聚丙烯腈標準布應(yīng)符合GB/T 7568.5 要求。

如有起毛等外觀變化的現(xiàn)象,應(yīng)予更換。

選擇比C.1選定的評價基準飛機飛行品質(zhì)差的某現(xiàn)役殲擊機為被評價飛機，按第4章的要求測定該飛

機飛行靈腦力負荷評價的諸參數(shù)，具體的數(shù)據(jù)如下:飛行員評價的庫柏值為5.83:飛行員Px的基礎(chǔ)潛

時為386.27ms;飛行時飛行員的Pm潛時為472.17ms;飛行員的腦力負荷儲備值為0.53，飛行員的飛行

參數(shù)保持率為0.47;飛行員的基礎(chǔ)信息處理速度為12.81bts;飛行時飛行靈的信息處理速度為9.84bit/s。

將上述數(shù)據(jù)代入C2的公式中，計算結(jié)果為:

MWI-0.38+0.53+0.27+0.17-0.09

-1.44

由于評價基帶飛機飛行員的MWI等于1.00。所以被評價飛機飛行員的腦力負荷明顯比評價基準飛

機大，即被評價飛機的飛行品質(zhì)比評價基準飛機差。評價結(jié)果與兩種飛機的實際飛行品質(zhì)相符。

殲擊機飛行員腦力負荷評價模型

1范圍

本標準規(guī)定了殲擊機飛行員毯力負荷評價模型及各評價參數(shù)的測定方法。

本標準適月于對殲擊機飛行員腦力負荷的評價，強聲機、殲擊轟炸機可參照使用。

2引用文件

下列文件中的有關(guān)條款通過引用而成為本標準的條款。凡注日期或版次的引用文件，其后的任何修

改單(不包括勘誤的內(nèi)容)或修訂版本都不適用于本標準，但提倡使用本標準的各方探討使用其新版本

的可能性。凡不注日期或版次的引用文件。其新版本適用于本標準。

GB 185-1986有人駕駛飛機(固定翼)飛行品質(zhì)

3術(shù)語和定義

下列術(shù)語和定義適用于本標準,

3.1腦力負荷mental workload

人在工作時使用腦力資源的程度。

3.2 主觀評價法subjective evaluation method

以操作人員根據(jù)自己執(zhí)行任務(wù)時的主觀感覺評估這項工作給他帶來的腦力負荷的方法。

3.3“庫柏-哈柏”評價法Cooper-Hlarper method

通過飛行靈評價飛機駕駛的難易程度，來評估該飛機對飛行員產(chǎn)生的腦力負荷的方法。這種方法把

飛機駕駛的難易程度分為10個等級，飛行員在駕駛了飛機之后，根據(jù)自己的感覺，對照各種車易程度

的定義。給出自己對該飛機的評價。

3.4 主任務(wù)評價法primarytest performance method

通過測定操作人員在工作時的業(yè)績指標來判斷這項工作給操作人員替來的腦力負荷的方法。

3.5次任務(wù)評價法secondary test performance method

以次任務(wù)的業(yè)績指標評價主任務(wù)腦力負荷的方法。

3.6 生理評價法physiological evaluation method

通過人在傲某一項腦力類型的工作時生理指標的變化來評價腦力負荷大小的方法。

3.7飛行參數(shù)保持率Night parameter preservation rate

飛行參數(shù)保持在規(guī)定范圍內(nèi)的時間比車。其計算公式為:飛行參數(shù)保持率-1-誤差事。其中，誤差

率為各項飛行參數(shù)出現(xiàn)3分(含)以下的總偏差時間除以總飛行時間的商。飛行成績采用5分制。由被試

各項實際飛行參數(shù)與飛行大綱規(guī)定的標準比較得出。

3.8信息處理速度information-processing speed

單位時間內(nèi)正確處理信息的比特(bit)數(shù)。其計算公式為:信息處理速度(bit/s)=[1-P÷(N+P)]

logK÷7。其中，N為任務(wù)總次數(shù)、P為情誤數(shù)、K為剩激出現(xiàn)數(shù)、了為正確平均反應(yīng)時。比特(bit)是

信息量的單位，即在二進制中，一位碼元所包含的信息量稱為1比特(bit)。

3.9事件相關(guān)腦電位event related patential(ERP)

一種特殊的腦誘發(fā)電位,即當人的大腦受到外界偶發(fā)性事件刺激(犯刺激)后,進行高級認知加工(思

雛、記憶等)。此時在頭皮特定那位記錄下來的腦電位。該電位的第三個王波峰(Ps)發(fā)生在300ms左右，

與人的認知能力(即腦力活動)有關(guān)。速常稱其為Proe-P3eo出現(xiàn)的時間(潛伏時間)與腦力負荷呈正相關(guān)，中華人民共和國國家標準

UDC 678.049

液體增塑劑體積電阻率的測定

*621.317

.88

GB1672-88

Liquid plasticizers-Determination of volume resistivity

代替 GB 1672-81

1主題內(nèi)容與適用范圍

本標準規(guī)定了液體增塑劑的體積電阻率的測定方法。

本標準適用于測定液體增塑劑的體積電阻率。其他液體助劑也可參照本測定方法。

2 體積電阻率的定義

是在試樣體積電流方向的直流電場強度與該處電流密度之比，以Q.m表示。

3試樣

3.1

液體增塑劑試樣每次用40ml左右。

3.2

試樣應(yīng)無氣泡及雜質(zhì)缺陷。

3.8

試樣應(yīng)在溫度23±2℃、相對濕度60%~70%的條件下放置2h以上。

4測試儀墨及電極

4.1高阻計

高阻計測試時應(yīng)滿足下列要求:

高阻計測量范圍應(yīng)包括1-x10*~1x10Ω.

D.阻值大于10Ω時，測量誤差小于±20%;阻值等于或小于10"Q時，測量誤差應(yīng)小于±10%。

C. 零點飄移每小時不大于全標尺的4%。

d.輸入接線的絕緣電阻應(yīng)大于儀器輸人電阻的100倍。5一高壓電極:6、7-接線頭:8-撐塊

試驗步驟

5.1將經(jīng)處理后的試樣倒入高壓電極內(nèi)，使液面剛好和測量表面全部接觸。

5.2測試須在溫度23±2℃及相對濕度60%~70%環(huán)境中進行。

5.3試驗時，對試樣所加的電壓為100~500V的直流電壓。

5.4將電極接入儀器測量端，調(diào)整儀器，按儀器說明書進行操作。加上試驗電壓1min,讀取電阻

的指示值，同時須對試樣連續(xù)測定兩次，取兩次結(jié)果算術(shù)平均值。每次測定后試樣及地極要放電

1min。

試驗結(jié)果

s=÷(D+8):

P.=R÷

式中:P、一-體積電阻率，Ω.m;

R、--體積電阻,Ω

S一-平板測量電極的有效面積，m2;

D-平板測量電極直徑，m;

8--測量電極與保護電極間隙寬度，m1

d-試樣厚度，m。

體積電阻率的計算結(jié)果取兩位有效數(shù)字。

7試驗報告

試驗報告應(yīng)包括下列內(nèi)容:

試樣的型號、名稱、制造廠名稱和制造日期。試驗環(huán)境混度和相對濕度。

e。

試驗儀器和外施電壓。

d.

測量數(shù)據(jù)及計算結(jié)果。

e.試驗日期、試驗人員及審核人員。

附加說明:

本標準由山西省化工研究所歸口。

本標準由上?；S負責起草。

本標準主要起草人陳茂麟、鄭紅喜、高金發(fā)。

本標準于1979年發(fā)布。

e.測試電路應(yīng)有良好屏蔽。

1.儀器應(yīng)定期進行校驗。

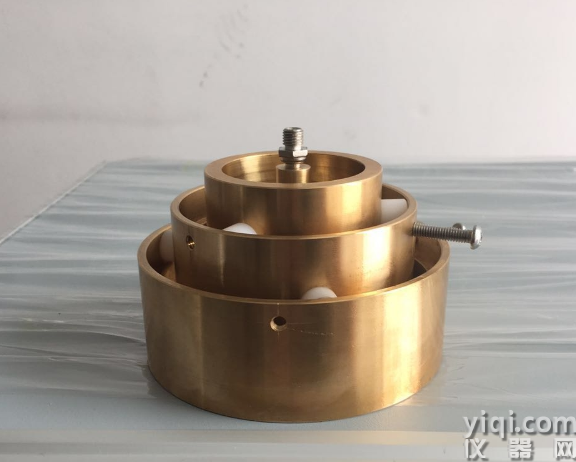

4.2電極

電極應(yīng)由黃銅或不銹鋼制成。高壓電極內(nèi)徑146mm，測量電極外徑120mm，護環(huán)寬度8mm,

測量電極與高壓電極的間障為2mm，電極工作面粗糙度為1.6以下。電極的形狀和尺寸如圖1所示。前

言

本標準按照GB/T1.1-2009給出的規(guī)則起草。

本標準代替了GB12014-2009《防靜電服》和GB/T 23464-2009《防護服裝防靜電毛針織服》。

本標準以GB12014-2009為主,整合了GB/T 23464-2009的部分內(nèi)容,與GB12014-2009相比,除

編輯性修改外主要技術(shù)變化如下:

---引入GB/T 23464-2009《防護服裝防靜電毛針織服》主要內(nèi)容;

--增加了面料撕破、可分解致癌芳香胺染料、異味的要求;

--取消了防靜電服分級;防護服裝

防靜電服

1范圍

本標準規(guī)定了防靜電服的技術(shù)要求,測試方達,檢驗規(guī)則,標識等，

本標準適用于可能因靜電引發(fā)電擊,大災(zāi)及爆炸危險的場所穿用的防靜電服，

本標準不適用于無紡布類防靜電服和抗電源電壓用防部電服。

2規(guī)范性引用文件

下列文件對于本文件的應(yīng)用是必不可少的，凡是注日期的引用文件,僅注日期的版本適用于本文

件，凡是不注日期的引用文件.其新版本(包括所有的修改單)適用于本文件，

GB/T 1335.1服裝號型男子

GB/T 1335.2

服裝號型女子

GB/T 2912.1紡織品甲醛的測定第1部分:游離和水解的甲醛(水草取法)

關(guān)鍵詞 體積表面電阻率測試儀適用于哪些行業(yè)

體積表面電阻率測試儀是一種用于測量材料絕緣性能的精密儀器，廣泛應(yīng)用于多個行業(yè)，主要涉及對材料電絕緣性能有嚴格要求的領(lǐng)域。北京北廣精儀儀器設(shè)備有限公司聲場的體積表面電阻率測試儀主要用于以下主要適用行業(yè)及具體應(yīng)用場景：

1. 電子與半導(dǎo)體行業(yè)

  應(yīng)用：測試PCB基板、絕緣薄膜、封裝材料、半導(dǎo)體晶圓等的電阻率，確保其絕緣性能滿足電子元件防短路、防漏電的要求。

  案例：評估手機電路板在高濕度環(huán)境下的絕緣可靠性。

2. 電力與能源行業(yè)

應(yīng)用：檢測電纜絕緣層、變壓器油、復(fù)合絕緣子等材料的電阻率，保障高壓設(shè)備的安全運行。

案例：高壓電纜出廠前的絕緣性能驗證。
