一、產品介紹

　　1.概述

　　QSZ04供水水質站是基于物聯網技術的綜合傳感器采集、顯示、分析系統，供水水質監測微系統，由穩流排氣單元、分析測試單元、系統控制單元和遠程通訊單元等組成，具備完善的供電、防雷、網絡通訊等功能。

　　2.產品定位

　　QSZ04微型水質自動監測站

　　水質自動監測站具有自動監測功能，一體化抽取式微型水質自動監測站主要監測項目為：PH、溫度、濁度、電導率、溶解氧、COD、氨氮、懸浮物、總氮等。它采用高度集成技術，在一個機柜內實現了自動水質監測功能。

　　該設備可廣泛用于河流、城市或村鎮自來水廠、自來水輸水管網、自來水二次供水、用戶末梢、室內游泳池、大型凈水設備和直飲水等水質在線監測，是水廠生產過程控制、水利水務管理、衛生監督等領域必不可少的在線分析設備。

　　3.功能與特點

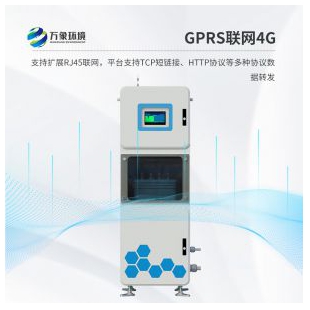

　　·GPRS聯網4G

　　·支持擴展RJ45聯網

　　·支持擴展傳感器遠傳

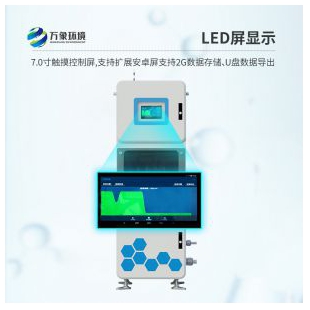

　　·支持LED屏顯示7.0寸觸摸控制屏

　　·支持擴展安卓屏顯示、存儲

　　·擴展安卓屏支持2G數據存儲、U盤數據導出

　　·支持一路RS485 modbus-RTU協議從站

　　·支持多通道RS485 modbus-RTU傳感器擴展

　　·配套物聯網數據展示、存儲、分析平臺

　　·平臺支持TCP短鏈接、HTTP協議等多種協議數據轉發

　　二、系統組成

　　供水水質監測微系統由供電單元、水泵控制單元、分析測試單元、顯示單元、水泵單元和遠程通訊單元及集成箱主體單元組成。

　　1.供電單元

　　電源AC220V。

　　2.水泵控制單元

　　智能型自吸泵最gao揚程:25m開口流量:1.8m3/h

　　3.分析測試單元

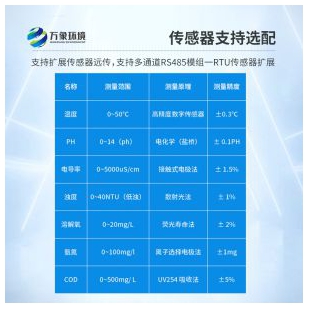

　　分析測試單元，主要由pH、溶解氧、電導率、濁度、ORP、溫度傳感器構成，通過螺紋或緊配固定件固定于流通池上，傳感器主要參數如下：

　　注意：傳感器安裝時不能倒置或者水平安裝，至少傾斜15度角以上安裝,以上水質傳感器工作環境0-50℃，<0.3Mpa

　　4.顯示單元

　　多參數監測儀，安裝于柜門處，進行數據采集、解析、顯示、通訊、數據保存操作，

　　·安卓版本：4.4.2·CPU：四核Cortex?-A7·RAM/ROM：512M/4G·屏幕：7寸電容觸屏·供電：12V/1A·支持U盤擴展，支持內存卡擴展

　　5.遠程通訊

　　RS485接口MODBUS-RTU通訊協議出廠設備地址6十進制支持03功能碼讀取數據

　　6. 設備箱主體單元
