本裝置按《GB4208-2008外殼防護等級IP代碼》中技術要求IPX3、IPX4、IPX5、IPX6設計制造。試驗時，樣品安置在實驗室兩頭或并齊靠墻；在樣品的正面一只猛烈沖水式噴嘴，使樣品的正面在規定的時間內*接受噴水。裝置按所須要求調節好流量、壓力、時間，試驗即可進行。
2、裝置組成：
試驗裝置由加壓水泵、流量調節器、壓力表、水管、分流裝置、電器控制箱等組成。
加壓水泵：提供足夠壓力的水源；
流量調節器：顯示噴水的流量；
水管：噴水的水管；
分流裝置：控制噴水的流量和壓力；

操作規范：

首先接通電源，再打開電源開關，電源燈亮;則表示控制器會自動進入定值停止界面;

1、打開電源后當機臺設定的控制程序運行完畢時，機臺會停止運行;

2、當設定的控制程序運行完畢時，機臺會停止運行;

3、打開箱門把手，把測試試樣放到樣品架上;然后關上箱門;

注意:擺放試樣的容量不可超過測試區容量之2/3;

4、按照"TEMI880操作手冊"，先進行試驗設定操作，然后根據所設操作模式進入測試狀態;

5、在測試中若欲觀察箱內變化狀況時，可開啟門燈開關，經由視窗知悉內部之變化情形可打開;在控制器上會顯示測試箱內的溫度和濕度變化(若測試無濕度要求則濕度值無顯示值);

6、打開箱門把手，把測試試樣從樣品架上取出，查看測試后的樣品，并予以記錄測試狀況;此次測試完成;

主要技術參數:

1． 噴水孔徑：φ0.4mm（或φ0.8mm）

2． 噴水孔間距: 50mm

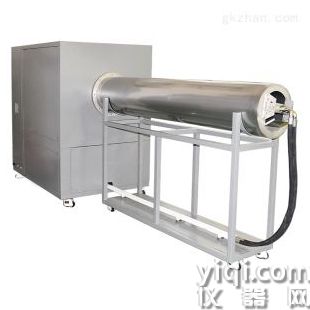

3． 噴水環半徑: R400mm

4． 噴水管管徑: φ16mm

5． 擺 管擺角 幅 度: 0～±180°可調

6． 擺 速 調 節: 無級調節

7． 每孔平均水流速度： 0.07L／min（或0.6L／min）

RDP-500淋雨試驗箱直（旋）管主要技術參數：

1． 轉臂長度：500mm

2． 噴管通徑：φ15mm

3． 噴孔直徑：φ1.2mm

4． 噴孔個數：40

5． 噴孔間距：12.5mm

6． 噴管轉速：23轉/分
