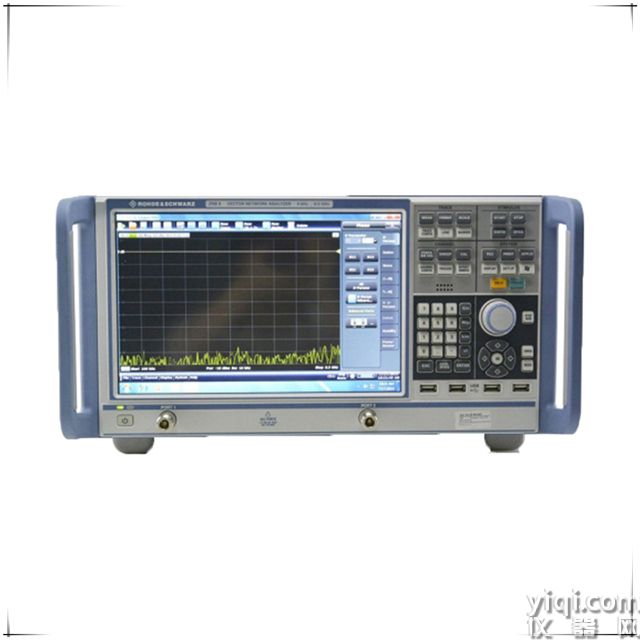

品牌：羅德與施瓦茨

型號： ZNB8

產地：歐洲 德國

產品描述

羅德與施瓦茨在矢量網絡分析儀領域已經擁有超過60年的成功經驗，如今他再一次以R&S?ZNB矢量網絡分析儀開創了業界新基準。此新網絡分析儀系列以測量速度快、精確度高和操作極其簡便為特色。

主要特點

? 頻率范圍從9kHz到40GHz

? 動態范圍寬，高達140 dB

? 掃描時間短達4ms（401掃描點數）

? 溫度穩定度高，典型值0.01 dB/°C

? 功率掃描范圍寬達98 dB

? 中頻帶寬可調范圍寬，從1 Hz 到 10 MHz

? 手動和自動校準

? 12.1"高分辨率的大顯示屏

? 觸摸屏用戶界面

? 兩個或四個測試端口

? 混頻器，諧波和交調測試

? 擁有兩個獨立源的四端口型號

? 利用開關矩陣可以擴展到48個端口

羅德與施瓦茨 ZNB8 矢量網絡分析儀具有高達 140 dB（在 10 Hz 中頻帶寬下）的寬動態范圍、低于 0.004 dB RMS（在 10 kHz 中頻帶寬下）的低跡線噪聲和高達 + 13 dBm，可在超過 95 dB 的范圍內進行電子調節。ZNB8 專為射頻元件生產和開發中的苛刻應用而設計，特別是在移動無線電和電子產品行業。

R&S ZNB8 的頻率范圍為 9 kHz 至 8.5 GHz。R&S ZNB8 有一個大觸摸屏，用戶只需三個操作步驟即可訪問所有儀器功能。屏幕為結果提供了充足的空間，以清晰直接的方式顯示甚至廣泛的測量結果。

R&S ZNB8 為開發實驗室和生產線提供了以前只有分析儀才有的性能特征。它有兩端口和四端口型號。其 140 dB 的寬動態范圍、0.004 dB (RMS) 的低跡線噪聲和高達 +13 dBm 的高輸出功率（可在 90 dB 范圍內進行電子調節）提供快速和準確的測量。這確保了生產中的高吞吐量。

R&S ZNB8 VNA 結合了高測量精度和的速度——每點優于 5 μs。它們具有出色的溫度和長期穩定性，可確保在幾天內進行可靠的測量，而無需重新校準單元。短深度、緊湊的兩端口和四端口版本在工作臺上為測量應用留出了足夠的空間。由于低功耗和先進的冷卻概念，它具有低運行噪音。低功耗還降低了運營成本并保護了環境。

它適用于在速度和效率至關重要的大批量生產線上必須手動調整的高阻塞濾波器或放大器的測量。大觸摸屏在此應用中特別有用。網絡分析儀還可用于表征發射機或移動終端的雙工濾波器、多端口 DUT、混頻器或差分 SAW 濾波器。
