結構設計

• 外箱：采用優質冷軋鋼板材質，經磷化處理后進行靜電噴塑工藝。這種處理方式不僅使外箱具備出色的機械強度，能有效抵日常使用中的碰撞與磨損，還極大地增強了其耐腐蝕性能，即使在復雜的實驗室環境中也能保持良好外觀，延長設備整體使用壽命。

• 內箱：選用 SUS304 不銹鋼優質鏡面光板制作。不銹鋼材質的特性使其能夠耐受高溫、低溫以及冷熱沖擊帶來的物理變化，同時鏡面光板便于清潔，可防止試驗過程中的污染物殘留，確保箱內環境的純凈度，避免對試驗結果產生干擾。

• 保溫層：填充有超細玻璃纖維棉和硬質聚氨脂發泡材料。這些保溫材料具有極低的導熱系數，能在試驗過程中有效阻止箱內與外界的熱量交換，保證箱內溫度的穩定性，減少能源消耗，提升設備運行效率。

• 門體：采用單開門設計，門框安裝雙層耐高低溫老化硅橡膠門密封條。這種密封條具有良好的彈性和密封性，在高低溫環境下依然能保持穩定性能，有效防止熱量泄漏，確保箱內溫度場的均勻性。箱門上配備觀察窗，由多層中空鋼化玻璃制成，內側膠合片式導電膜加熱除霜，方便操作人員隨時觀察箱內試驗情況，即使在箱內外溫差較大時也能保持清晰視野。










溫度控制系統

• 控制器：配備進口微電腦溫濕度集成控制器，如日本 “優易控” 或韓國進口的 TEMI 系列等。這些控制器擁有 7 英寸高清真彩液晶觸摸顯示屏，操作界面直觀、友好，支持中英文切換，方便不同地區用戶使用。控制器具備強大的自動演算功能，能根據設定的溫度參數和箱內實際溫度偏差，實時自動調整控制策略，實現高精度的溫度控制。其可程式功能更是強大，能存儲 120 組程式、12000 段、999 循環步驟，每段時間設定為 99 小時 59 分，足以應對各種復雜的試驗要求，無論是簡單的溫度交替循環，還是復雜的多階段溫度變化試驗，都能執行。

• 傳感器：采用高精度鉑金電阻 PT100Ω 作為溫度傳感器。PT100Ω 傳感器具有線性度好、測量精度高、穩定性強等優點，能夠準確感知箱內溫度變化，并將溫度信號快速、反饋給控制器，為溫度控制提供可靠依據。

• 加熱系統：采用鎳鉻合金電加熱式加熱器。鎳鉻合金材料具有較高的電阻率和良好的耐高溫性能，加熱時能夠迅速將電能轉化為熱能，為箱內提供快速升溫所需的熱量。加熱功率根據設備的大小和升溫速率要求進行合理配置，確保在不同試驗條件下都能實現高效、穩定的升溫過程。

• 制冷系統：制冷機選用法國原裝泰康全封閉壓縮機，制冷系統采用單元或二元式低溫回路系統設計。這種設計能夠根據試驗需求靈活調整制冷量，滿足不同溫度區間的制冷要求。制冷劑采用環保型冷媒，如 R404a、R23 等，既符合環保標準，又能保證制冷效果。通過蒸發器、冷凝器、節流閥等組件的協同工作，實現箱內溫度的快速下降和精確控制。在制冷過程中，蒸發器吸收箱內熱量，使空氣溫度降低，冷凝器則將制冷劑攜帶的熱量散發到外界，節流閥控制制冷劑的流量和壓力，確保制冷系統的穩定運行。

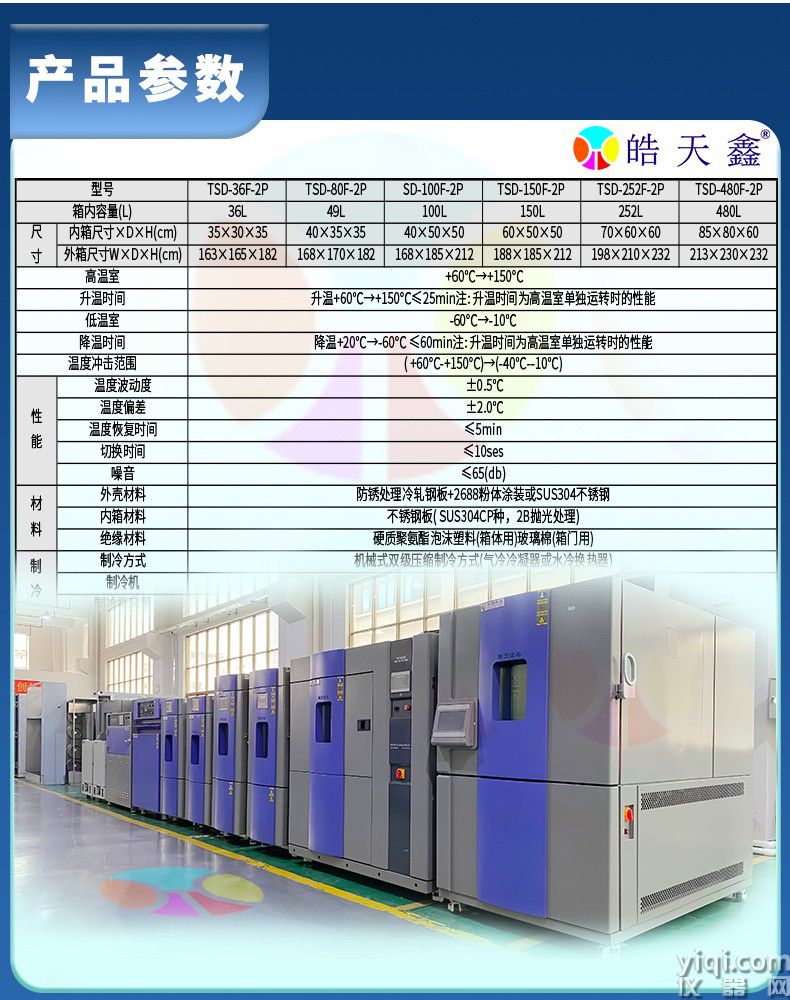

性能指標

• 溫度范圍：提供多種溫度范圍選擇，以滿足不同用戶需求。常見的有 H：-20℃～130℃，適用于一般工業產品的冷熱沖擊測試；M：-40℃～130℃，可應對一些對低溫要求較高的電子產品測試；L：-70℃～130℃，主要用于航空航天等領域?qū)Φ蜏丨h(huán)境有嚴格要求的產品測試。

• 溫度沖擊速率：能實現快速的溫度轉換，如高溫區到低溫區的轉換時間可在 5 分鐘內完成（具體時間根據設備型號和設定溫度范圍有所差異），滿足對產品進行快速冷熱沖擊測試的需求，大大縮短測試周期，提高測試效率。

• 溫度波動度：≤±0.5℃，確保在試驗過程中箱內溫度始終保持在極小的波動范圍內，為產品提供穩定的溫度沖擊環境，保證測試結果的準確性和可靠性。

• 溫度均勻度：≤±2℃，通過優化的空氣循環系統和合理的風道設計，使箱內各個位置的溫度分布均勻，避免因溫度不均導致產品測試結果出現偏差。
