設備簡介

FT2000柔性電子測試儀是冪方科技自主研發測試儀器，包含拉伸、彎曲、彎折、扭轉四種運動測試模式。適用于印刷電極、導電高分子、石墨烯、液態金屬和水凝膠等柔性材料，以及傳感器、電容器、電池、OLED和電子皮膚等柔性電子器件?？梢圆杉\動測試過程中測試材料的電阻、電壓或電流?？梢栽陔娔X上實時讀取測量數據，并對數據進行記錄和分析，顯示平面坐標曲線和圖形。

測試原理及結構參考國標文件《GB／T38001.61-2019》的內容。

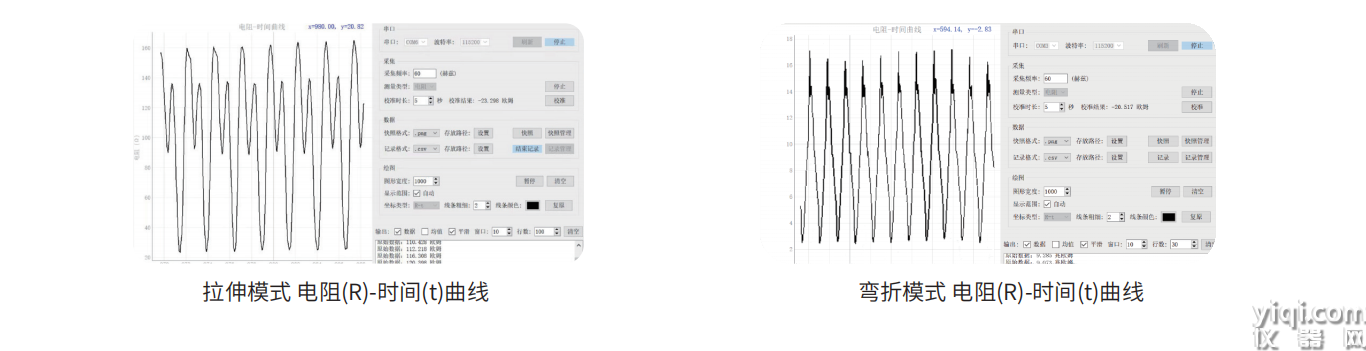

軟件界面

FT2000技術參數

機械系統

夾具可用寬度：40mm

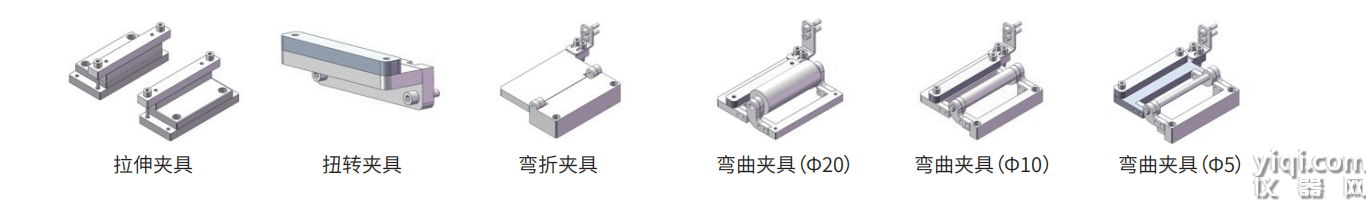

夾具安裝：防脫M3螺栓固定

加載速率：1～40mm/s,勻速，可調節機器

重量：12kg

機器尺寸：600mm*210mm*230mm(長*寬*高)

夾具運動范圍：

拉伸：0～190mm，可調節

彎曲/折：0～180°,可調節

扭轉：0～360°,可調節

精度：

拉伸精度(±20um)

彎曲/彎折/扭轉精度(±1.5°)

硬件系統

運動：高精度控制芯片，精確控制并保證機器平穩運動

計數：計算運動次數，可進行定值設定，最大可設定999999次

急停保護：一鍵急停，保護實驗材料

機器電源輸入：220VAC，50/60Hz

采集模塊：超高精度AD采集芯片，采集數據更快速精確

采集頻率：100Hz

采集精度：

電阻

100~5000Ω      5%

5000Ω~1MΩ   1.5%

1MΩ~100MΩ  5%

電壓-50~50V   1%

電流-2~2A       1%

軟件系統

連接方式：USB連接，支持電腦與機器快速連接

數據處理：支持采集數據實時處理，并模擬各種曲線

操作：操作界面簡潔，便于快速上手，方便使用

導出文件：支持.csv、.txt、.xlsx、.xls等多格式文件導出

導出截圖：支持.jpg、.png、.bmp等多格式數據處理截圖導出
