翌圣ES-PCR96-1主要用于科研及臨床的基因擴增、定性 PCR 基因擴增、熒光/酶免終點定量 DNA 基因擴增、基因芯片等其他基因分析應用的基因擴增實驗。

該設備質保期為2年。



 【80492ES-梯度PCR基因擴增儀（單模塊）操作視頻】https://www.bilibili.com/video/BV1HN4y1v7fq



產品特點



1.外觀精美，具有巧妙的散熱設計，儀器運行噪音小。

2.采用最新一代進口半導體技術，出色的擴增性能，有效消除模塊熱傳導的邊緣效應問題，模塊溫度均一性極佳?？蛇x試管控溫模式和模塊控溫模式，滿足更多不同實驗需求。

3.采用 8 寸 TFT 高清全觸摸彩屏，可快速編輯所需文件，溫度曲線直觀顯示，設置方便快捷，實時精確顯示溫度曲線和儀器運行過程狀態。

4.系統內置梯度計算器，針對不同的實驗樣品可以方便的獲取準確的退?溫度以優化PCR 反應條件。實時顯示梯度分布，實時溫度顯示，更利于把控樣品溫度。

5.用戶登錄，權限管理，密碼保護功能，保證數據安全，管理員可以清除用戶，超大數據存儲量，機內最大可存儲文件大于 100 個。

6.高效的熱模塊：精工制造表面陽極氧化技術處理的高品質鋁模塊，既保留快速導熱性能，又具有足夠的耐腐蝕性。

7.巧妙的熱蓋設計，有效的將熱量控制在熱蓋內，防蒸發效果極佳；無級可調式熱蓋，能適應市面大部分試管。熱蓋溫度和熱蓋工作模式可設，熱蓋可進行開關控制。

8.內置獨立的快速恒溫孵育功能，滿足變性、酶切/酶連、ELISA 等實驗需要。

9.USB 口插入?標可以操作儀器，并支持從 U 盤導入、導出程序和更新系統。

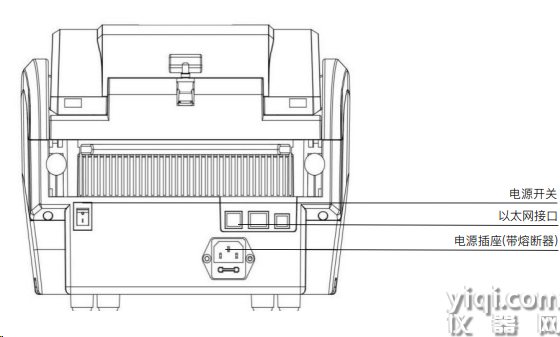

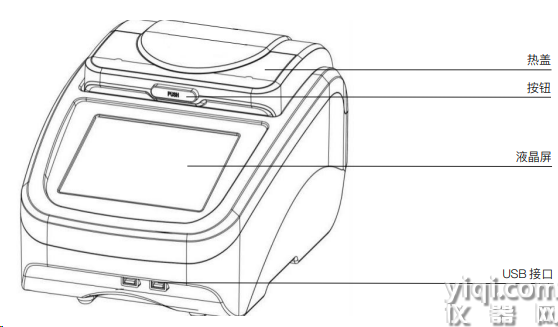

結構示意



（圖片供參考，具體以實物為主）

技術參數



型號	ES-PCR96-1	熱蓋溫度范圍	30~110℃
溫度范圍	4~99.9℃(可恒溫 4℃）	程序最大步驟	30
單步時間范圍	1~59min59s(∞為無限?)	程序最大循環數	99
樣本容量	96×0.2ml	時間遞增/遞減	-599~599s
最大升溫速率	4.5℃/s	溫度遞增/遞減	-9.9~9.9℃
最大降溫速率	4℃/s	程序暫停功能	有
溫度均勻性	±0.25℃	16℃保溫(儀器自帶功能)	無限? Forever
溫度準確性	±0.2℃	液晶顯示屏 LCD	8 英寸，1024×768 像素
變溫速率可調	0.1~5.0℃	程序存儲數量	＞100
溫度顯示分辨率	0.1℃	通訊接口	USB2.0，LAN
溫度控制方式	Block/Tube	輸入電源	AC100~240V 6.6~3.1A 50/60Hz
梯度溫度均勻性	±0.3℃	外形尺寸	W.390 x D.270 x H.255mm
梯度溫度準確性	±0.3℃	凈重	8.5kgs
梯度溫度范圍	30~99.9℃	熔斷器	250V, 8A Ф5x20
梯度溫差范圍	0.1~30℃	熱蓋高度調節	無級可調



安裝說明

• 使用環境溫度：4℃～45℃
• 推薦使用環境溫度：15℃～35℃
• 相對濕度：≤70%
• 電源要求：100~240V AC6.6~3.1A 50/60Hz
• 通風良好，避免直射陽光



儀器安裝

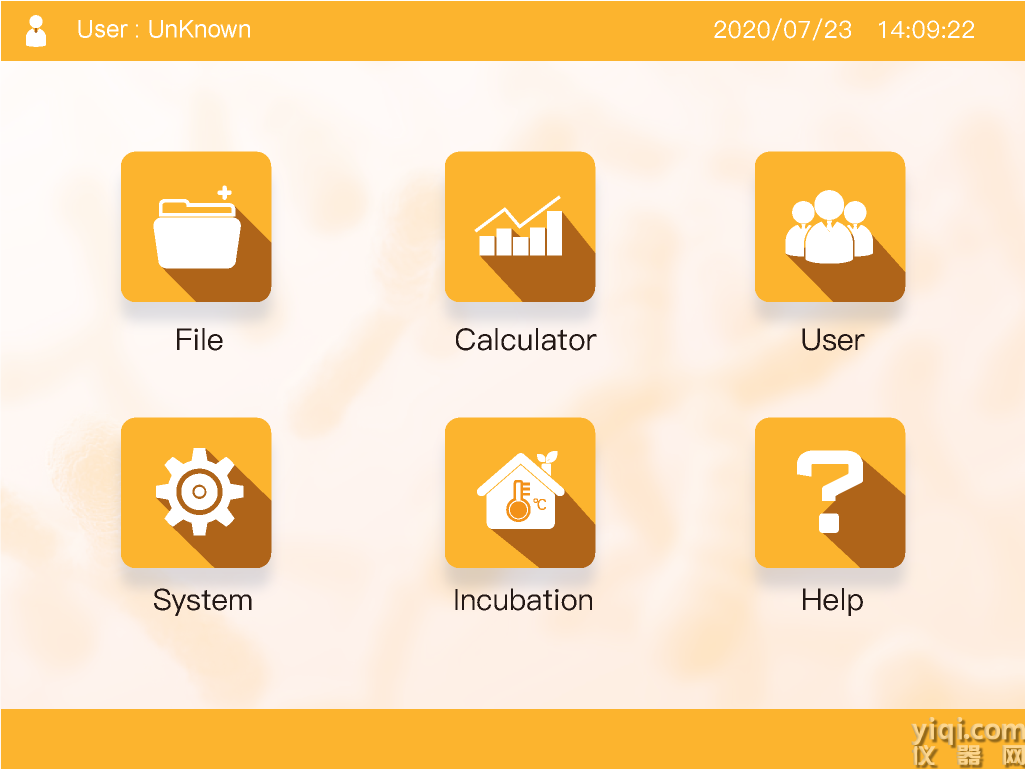

1.開機：儀器通電后，按下電源開關，蜂鳴器會發出“嘀”的聲音，液晶屏點亮，儀器顯示歡迎界面，跳過歡迎界面后儀器進入主界面，如下圖所示。

 2.文件操作：運行文件即 PCR 擴增程序，運行文件由溫度步驟和循環步驟組成，每個文件最多可包含 30 個步驟，最大可二級嵌套。

①文件庫：點擊主界面中的“文件”圖標，進入文件庫界面。左側欄顯示文件列表，右側顯示選中文件的具體文件信息  和文件預覽，底部為功能按鍵。如下圖：選中文件時，可實現文件的編輯、重命名、復制和刪除。

插入 U 盤后，顯示“導入文件到 U 盤”按鍵，此時選中本地文件中的文件，點擊此鍵即可把文件導入到 U 盤；選中 U 盤文件中的文件，此鍵切換為“導入文件到本地”按鍵，點擊此鍵即可把文件導入到本地。把 U 盤插入電腦后，即可查看和編輯等操作。

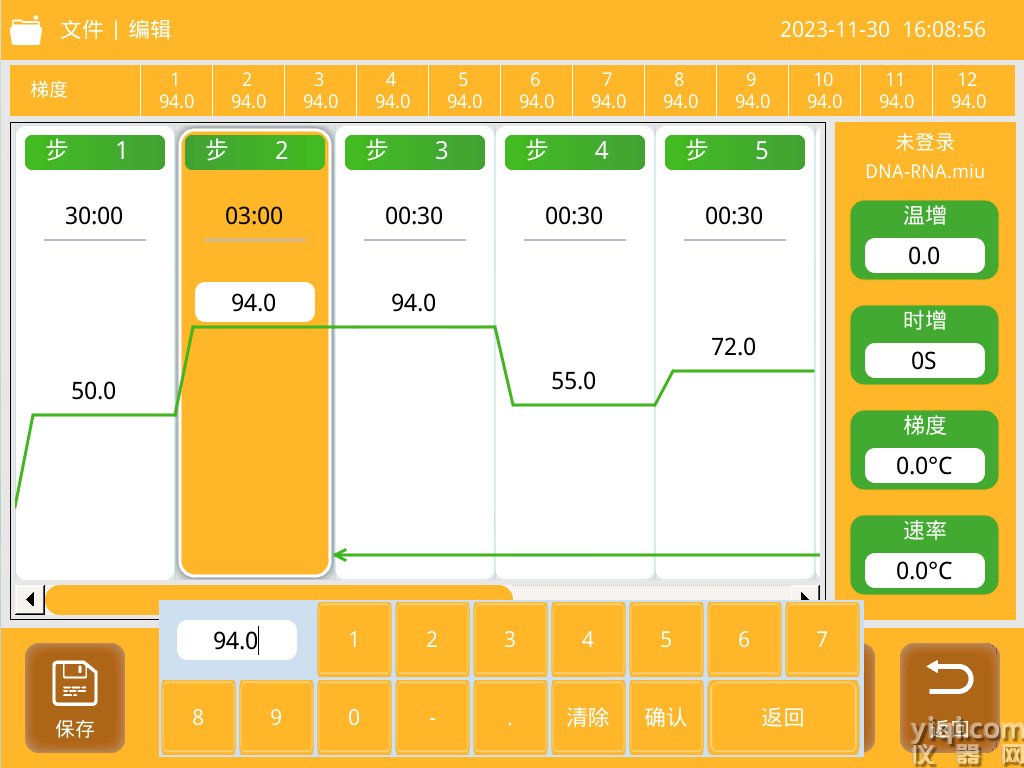

②新建文件：點擊“新建”/“編輯”按鍵，進入新建/編輯界面。下圖為包含了所有參數的溫度步。溫度包含的參數有溫度、時間、溫增、時增、梯度、速率。點擊參數會彈出數字鍵盤，用戶可以輸入?yún)?shù)。點擊“+溫度”按鍵、“+循環”按鍵即可添加溫度步和循環步。(注意：步驟最多可達 30 個，最大可二級嵌套）。

參數設置完成后，點擊“保存”按鍵，界面切換到輸入文件名界面。如下圖，如果是新建文件，需要輸入文件名，點擊“確定”，回到文件庫界面，此時文件新建完成。如果是編輯文件，點擊“確定”，回到文件庫界面，此時文件編輯完成。如果輸入新的文件名，點擊“確定”，回到文件庫界面，此時會重新新建一個文件。

③打開文件：在文件庫中選中要打開的文件，點擊“打開”，文件打開后如下圖，此時可以對打開的文件進行編輯。也可以打開或者關閉熱蓋。點擊“運行”，文件開始運行。如下圖：文件運行在某一步時，溫度曲線會閃爍，提示正在運行；運行過程中，可點擊“暫停”，暫停運行，點擊“繼續”恢復運行；點擊“跳過”(到達指定溫度才能點擊，溫度上升階段，不能點擊)，可直接運行下一步；點擊“停止”，終止文件運行。文件運行完成時，進入 16 度低溫保存功能，此時總時間顯示“完成”，點擊“結束”，終止文件運行。

注意：模塊溫度在 30 度以下，熱蓋停止控溫，模塊溫度在 30 度以上，熱蓋溫度啟動控溫。

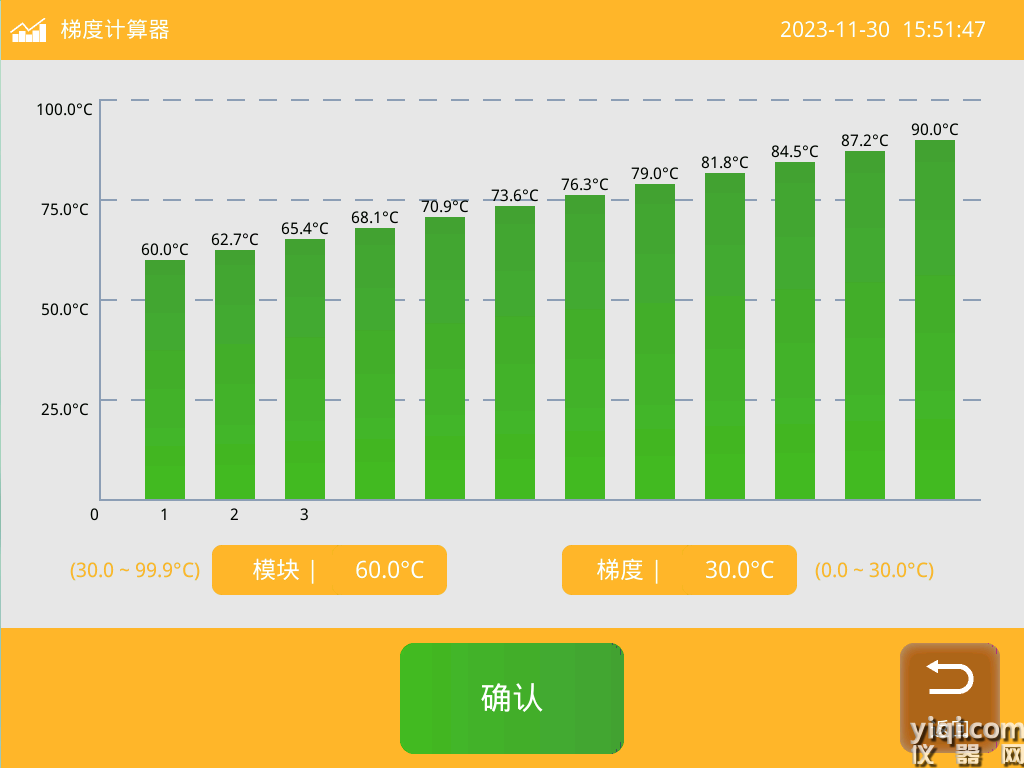

3.梯度計算：點擊主界面中的“梯度計算器”圖標，進入梯度計算界面。點擊參數彈出數字鍵盤，輸入模塊溫度和梯度范圍，輸入完成后，點擊“確定”，自動計算各樣品槽的溫度。點擊“返回”，回到主界面。如下圖

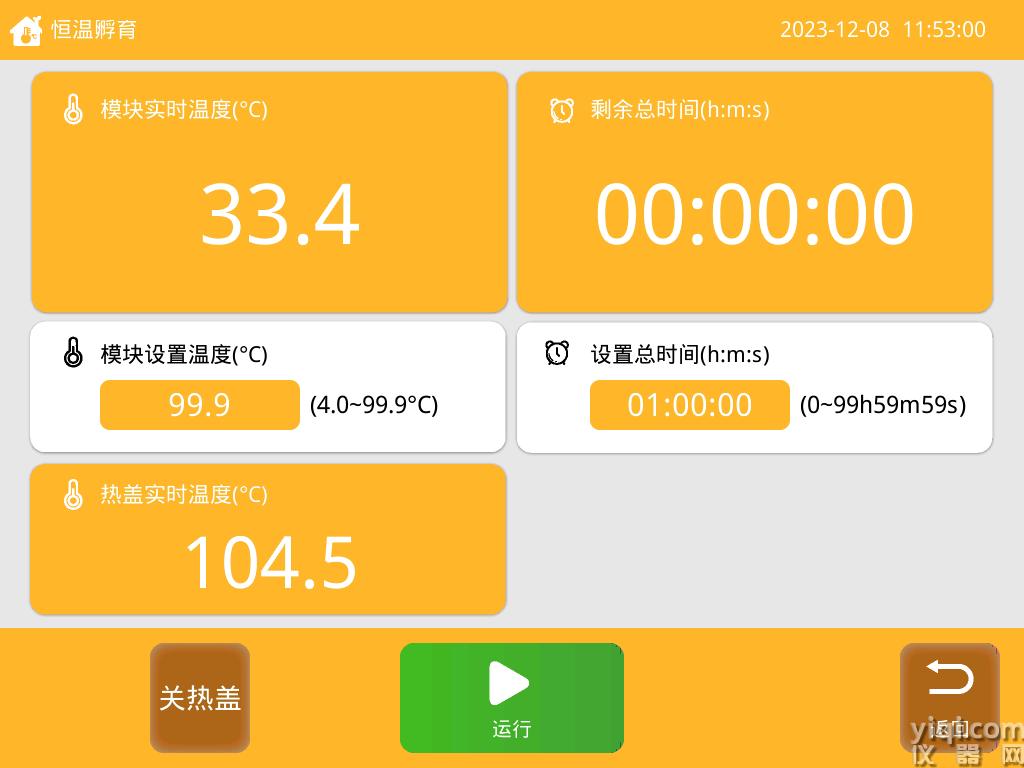

4.恒溫孵育：點擊主界面中的“恒溫孵育”圖標，進入恒溫孵育界面。如下圖：點擊“開熱蓋”或者“關熱蓋”可以打開或者關閉熱蓋。點擊“開熱蓋”或者“關熱蓋”可以打開或者關閉熱蓋。

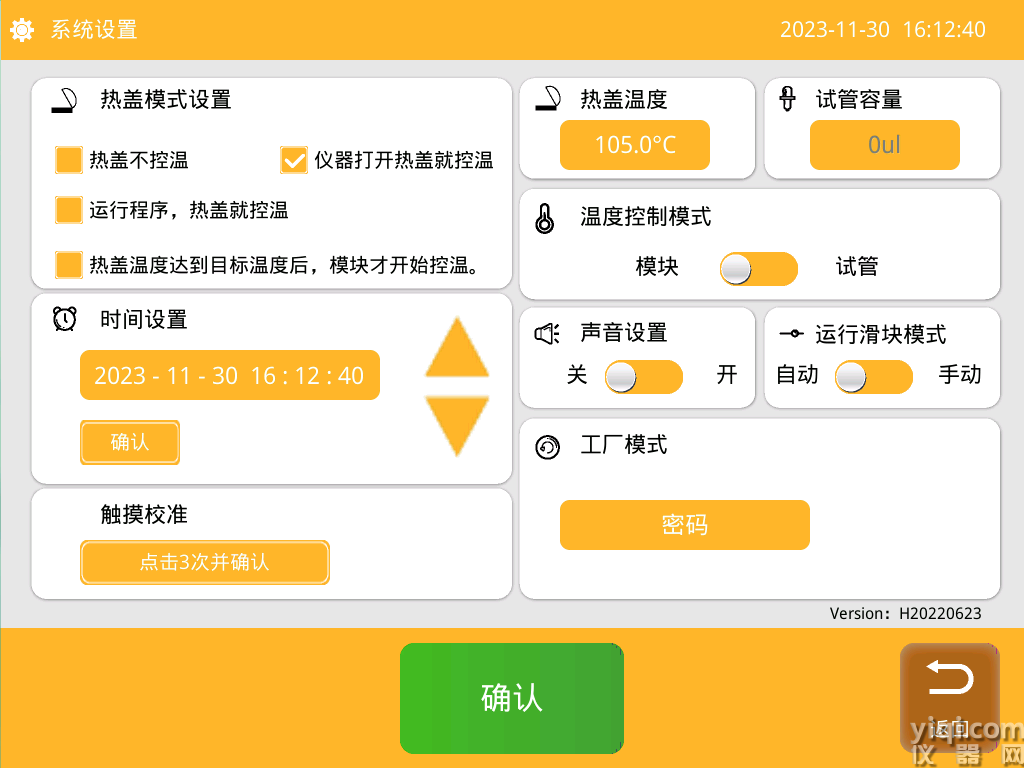

5.系統設置：點擊主界面中的“系統設置”圖標，進入系統設置界面。如下圖：可以設置熱蓋模式、熱蓋溫度、試管容量，也可以設置系統時間和聲音。如果儀器使用過程中感覺觸摸不靈敏，可以觸摸校準。

設置完成，點擊“確定”，保存設置。點擊“返回”，回到主界面。如果參數有修改，會彈出“需要保存嗎？”對話框。

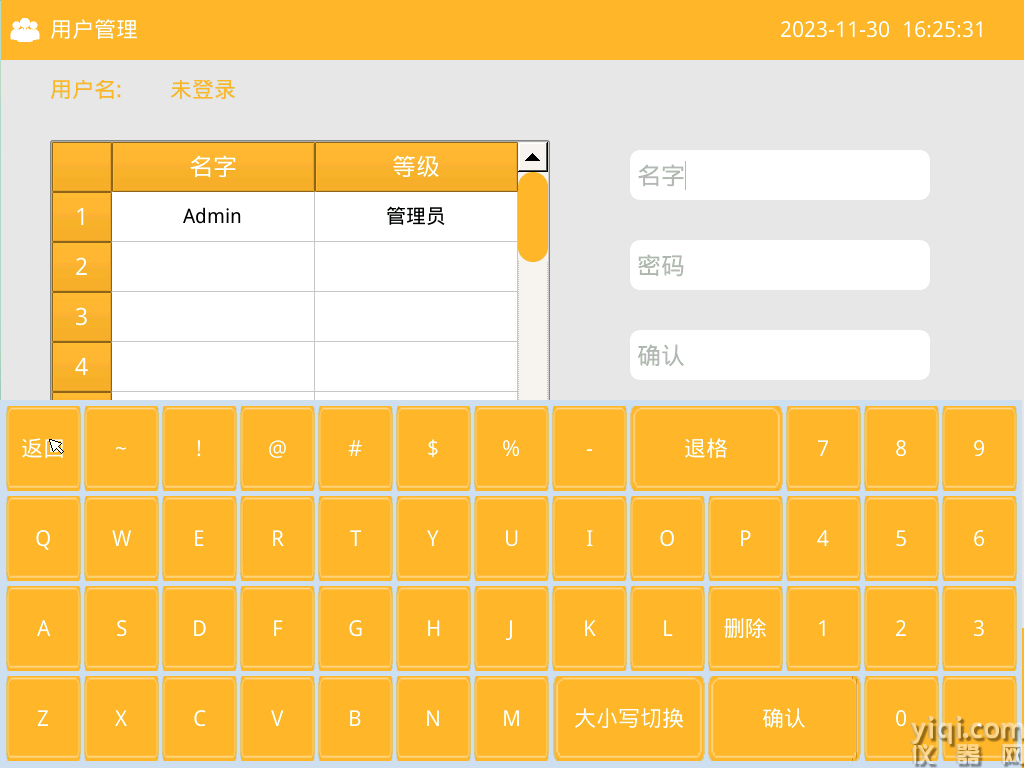

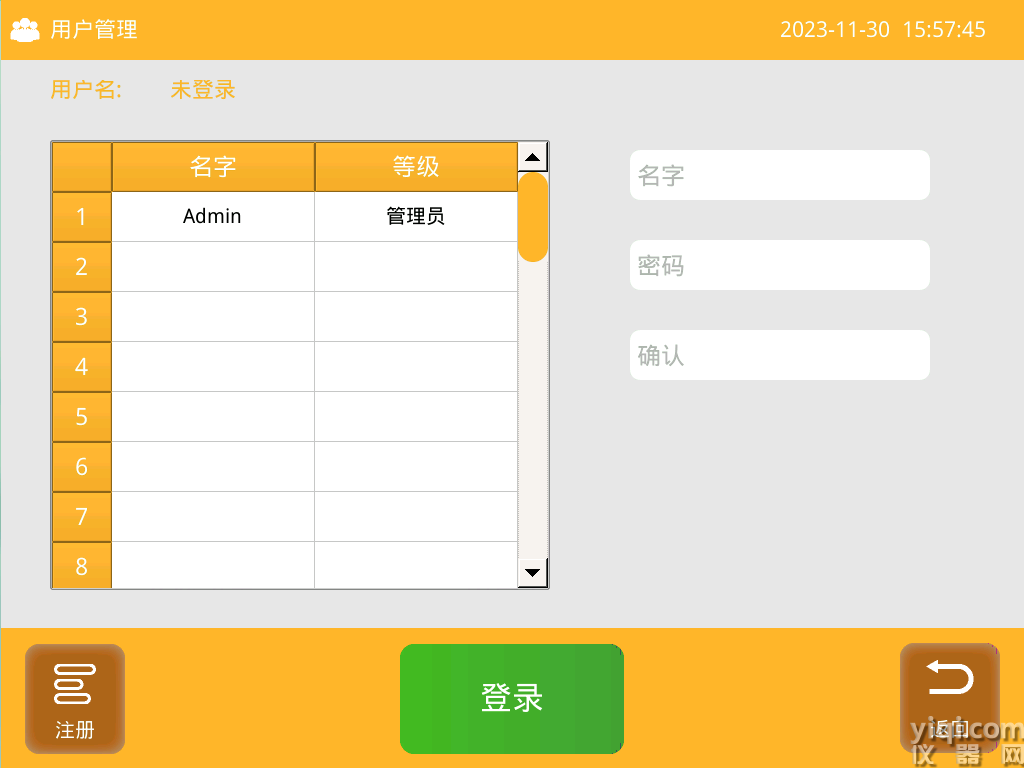

6. 用戶管理：點擊主界面中的“用戶管理”圖標，進入用戶管理界面的用戶列表。如下圖：點擊“注冊”，進入注冊界面，輸入用戶名、密碼，點擊“確定”，完成注冊。

點擊“登錄”，進入登錄界面，輸入密碼，初始密碼“123456”，完成登錄。在登錄狀態下，按“退出”可退出當前登錄用戶。

點擊“注冊”，進入注冊界面，輸入用戶名、密碼，點擊“確定”，完成注冊。點擊“登錄”，進入登錄界面，輸入密碼，初始密碼“123456”，完成登錄。在登錄狀態下，按“退出”可退出當前登錄用戶。

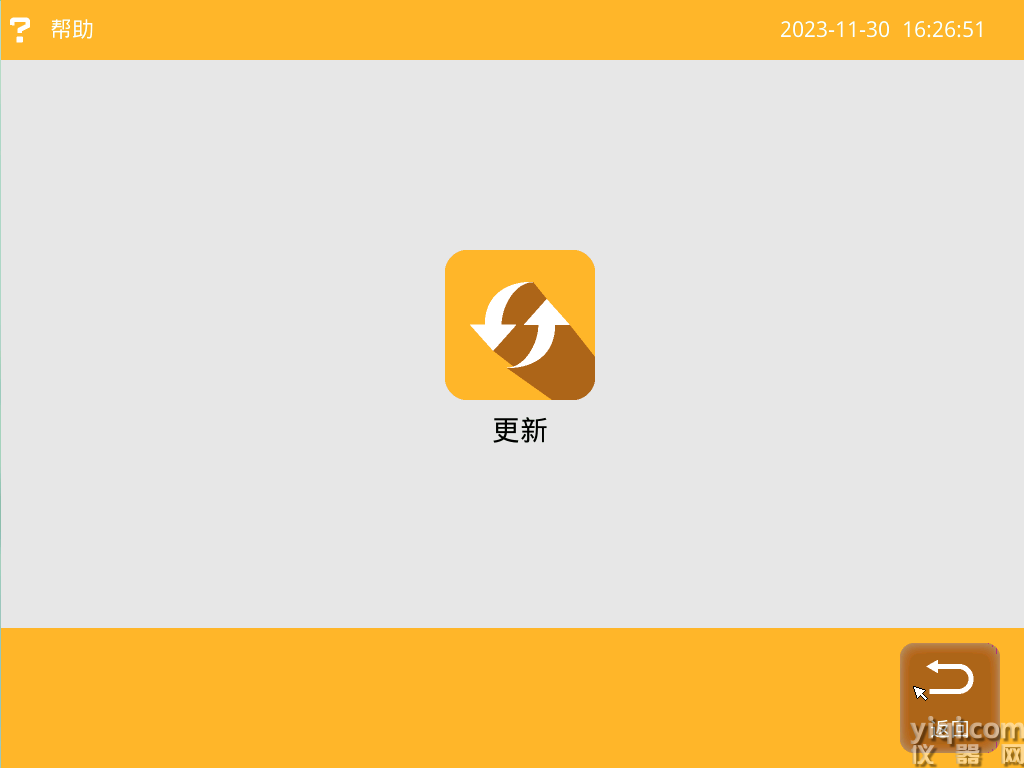

7.幫助： 點擊主界面中的“幫助”圖標，進入幫助界面。如下圖：插入有系統文件的 U 盤，點擊“更新”，可以升級系統。





故障分析與處理

序號	故 障 現 象	原 因 分 析	處 理 方 法
1	打開電源開關后顯示屏沒有顯示或黑屏	電源未接通	檢查電源并接通
		電源損壞	更換電源
		開關損壞	調換開關
		其它	與廠家聯絡，返廠維修
2	模塊溫度與實際溫度嚴重不符	傳感器電路或制冷片電路損壞	與廠家聯絡，返廠維修
3	模塊不加熱	溫度傳感器電路或制冷片電路損壞	與廠家聯絡，返廠維修
4	觸摸不起作用	顯示屏觸摸損壞	與廠家聯絡，返廠維修
5	熱蓋不加熱	加熱膜或加熱電路損壞	與廠家聯絡，返廠維修
6	熱蓋溫度過高	加熱電路和溫度檢測故障	與廠家聯絡，返廠維修
7	散熱風扇不轉	風扇損壞或控制電路故障	與廠家聯絡，返廠維修



儀器維護

本儀器應定期用無塵布沾少量無水酒精清洗模塊上的錐孔，以保證試管與錐孔壁接觸充分、導熱良好、避免污染。本儀器表面如有污跡，可用無塵布沾清潔膏清洗。

【注】：在儀器進行清洗時，必須切斷電源。清洗模塊上的錐孔時嚴禁將清洗劑滴入孔內。儀器表面嚴禁用腐蝕性清洗劑清洗。



注意事項

1) 根據指示劑判核酸遷移位置，電泳完畢，關上電源，雙手按住正負極指示鈕，四指提上蓋底部邊緣突出部分，打開上蓋后取出凝膠。直接放在凝膠成像系統中觀察，或?qū)傊悄z泡在核酸染料一定時間后進行觀察。本儀器使用時電源線上不要壓任何東西。不要將電源線置于人員走動的地方。電源線插拔時一定要手持插頭。插頭插入時應確保插頭完全插入插座，拔出插頭時不要硬拉電源線。金屬模塊在正常操作過程中，其溫度也可能會變得很高，有造成燙傷或使液體沸騰而出的可能性，因此在整個操作過程中，嚴禁用身體的任何部位接觸，以免燙傷！

2) 本儀器應放在濕度低、灰塵少并遠離水源和避免陽光及強光源直射的地方，室內應通風良好，無腐蝕性氣體或強磁場干擾、遠離暖氣、爐子以及其它一切熱源。不要將儀器安放在潮濕或灰塵較多的地方。本儀器上的開口為了通風而設，為了避免溫度過熱，一定不要阻塞或覆蓋這些通風孔。多臺儀器同時使用時，每臺儀器之間的距離應不小于30 cm。

3) 停止工作時應關閉電源，長時間不使用本儀器時，應拔下電源插頭，并用軟布或塑料紙覆蓋儀器以防止灰塵進入。

4) 在下列情況下，應立即將儀器的電源插頭從電源插座上拔掉，并與供應商聯系或請經過培訓的維修人員進行處理：

有液體灑落進儀器內部；

儀器經雨淋或水澆；

儀器工作不正常，特別是有任何不正常的聲音或氣味出現；

儀器掉落或外殼受損；

儀器功能有明顯變化。

                                                                                         Ver.CN20231202
