高精度冷鏡式露點儀S8000 RS介紹

高精度冷鏡式露點儀S8000 RS具有寬量程、體積小以及對水分含量變化具有*的靈敏度等特點。

S8000 RS冷鏡式傳感器直接測量鏡面的冷凝物，可以得到長期穩定的露點和相對濕度讀數，無漂移。該產品的測量量程很寬，從-90°C - +20°C露點。全自動控制的制冷系統意味著不需要任何操作就可以允許被測值在量程范圍內任意變動。該產品還提供三個用戶可編程的模擬輸出和一個modbus數字通信扣，可以通過一臺合適的電腦、或者PLC系統、或者S8000 RS的采集軟件進行監控。高精觸摸LCD顯示屏，提供所有信息的本地顯示，包括測量讀數、趨勢圖和故障報警等。

S8000 RS采用*的雙光路系統來監測鏡面凝結水氣的微小變化，即使是在低濕情況下，同樣能保證非常高的靈敏度和露點變化的極快響應。低濕狀態下，鏡面結霜的速度非常緩慢。這是因?yàn)樗肿拥臄?shù)量非常少（100ppb或-90°C露點），需要時間讓足夠的水分子通過鏡面來形成一層霜。非基準的濕度儀很難做到既精確有可靠的測量。

無可置疑的精度

新式傳感器設計采用一個高精度的Pt100來測量鏡面的溫度。結合高度集成的內部采樣、無縫不銹鋼管和VCR接頭，使該產品可提供±0.1°C的露點測量精度和低濕露點的zui快響應時間。

為了進一步提升壓力有關計算量的精度，可以選擇安裝一個壓力變送器來實時顯示壓力讀數。這樣，即使樣氣存在壓力波動，也能保證連續測量的精度。

溫度降到-40°C時，濕氣依舊有可能以液態的形式析出。結露和結霜的溫度差可以是讀數的10%。

S8000 RS采用兩種方法來確保被測濕氣凝結的形態（露或霜）：

 強制結霜（FAST）

強制結霜是指不管樣氣的露點是否位于超冷水可能出現的溫度區域，都會強制性將鏡面降溫到-40°C以下，以保證鏡面的結霜狀態。

 目測鏡

目測鏡是標準配置，可以讓用戶在測量過程中直接觀測到鏡面，并判斷冷凝的形態。

DCC功能，增強測量可靠性

S8000RS采用一種叫做DCC（動態污染補償）的補償系統。該DCC系統操作簡單，使儀表可以適應工況環境以隨時保持*化的測量性能。該功能采用周期性平衡光路，來補償由于光路中任意環節的污染而造成的光強衰減。該功能*自動，可以由用戶根據不同的應用進行設置。

-90°C露點測量的響應時間縮短3倍

輔助制冷系統（8）用來去除帕爾貼熱電泵的“熱端”發生的熱量，從而增強熱交換的降溫能力，確保對極低露點的測量。上邊圖表中時-90°C露點的氧氣條件下，S8000 RS和上一代S4000 RS的響應曲線對比。

冷卻鏡面技術：

 冷鏡式露點儀是針對關鍵點測量和控制應用的精密儀器。冷鏡式傳感器測量的是濕度的一個首要特征——表面形成冷凝物時的溫度。

這意味著冷鏡式儀表具備：

 無漂移：直接測量冷凝物形成時的溫度，所以不涉及隨時間變化而漂移的計算參數

儀器本身的可重復性，每次都能得出可靠的讀數冷鏡式傳感器包括一個溫度控制的鏡面和*光路檢測系統。

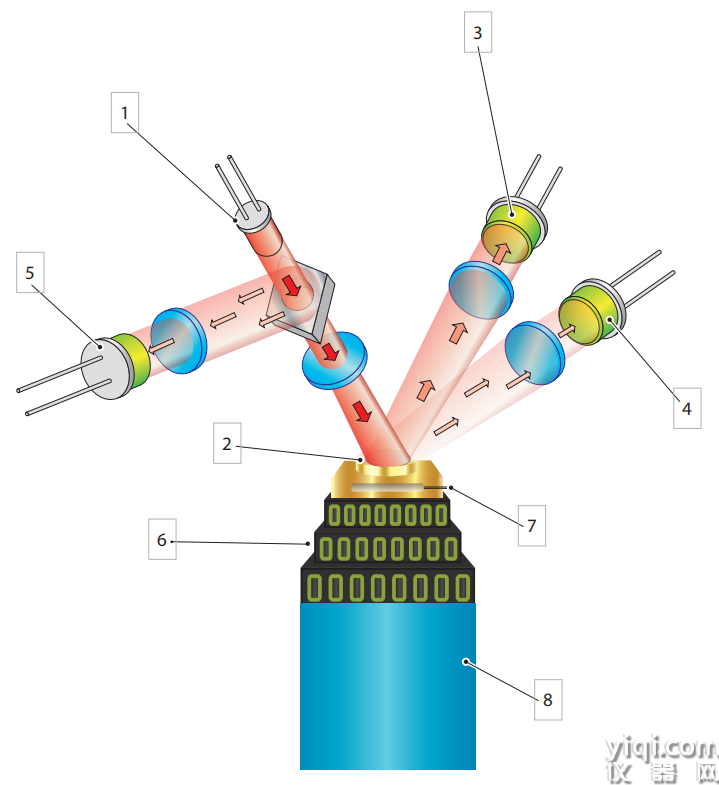

從LED（1）發出的一束光以固定的強度聚焦在鏡面（2）上。當鏡面冷卻時，由于鏡面上的凝結物的影響而產生的散射效應會降低反射光的強度。反射光和散射光的強度分別由兩個光學探頭（3、4）進行檢測，并與另一個測量LED光強的參考探頭（5）進行對比。

光路系統的輸出信號用來精確控制固態的帕爾貼熱電泵（6），以對鏡面進行加熱或冷卻。這樣鏡面就受控在一個蒸發量和冷凝量以相同速率發生的動態平衡狀態。此時，由鉑電阻溫度（7）計測量出的鏡面溫度就是被測氣體的露點溫度。
