Alpha-Step? D-500是最 新一代Alpha-Step探針式輪廓儀。創新的光學杠桿傳感器技術提供高分辨率、較大的高度測量范圍和精 準的微力控制。探針的接觸式測量技術的優點是直接測量，與材料特性無關。多種力度調節和探針尺寸選擇可以讓機臺對各種結構和材料進行準確測量。這些功能可以表征因添加或移除材料而引起的形貌特征改變，以及測量由材料結構改變引起的粗糙度和應力變化。

Alpha-Step D-500包含140毫米手動載物臺和具有增強影像控制的高級光學器件。Alpha-Step輪廓儀體積小巧且久經考驗，專為高校、實驗室和研究所設計，可為半導體和化合物半導體器件、LED、太陽能、MEMS、汽車和醫療行業提供臺階高度、粗糙度和應力測量。

系統優勢

.  優秀的重復性和再現性

.  接觸式測量，適用于多種材料

.  測量軟材料的微力控制

.  梯形失真校正可消除側視視圖造成的失真

.  弧形校正補償探針的弧形運動

主要應用

.  2D表面形貌掃描

.  從納米級到1.2毫米的臺階高度測量

.  粗糙度和波紋度測量

.  樣品翹曲和曲率半徑測量

.  薄膜應力測量（Stoney方程）

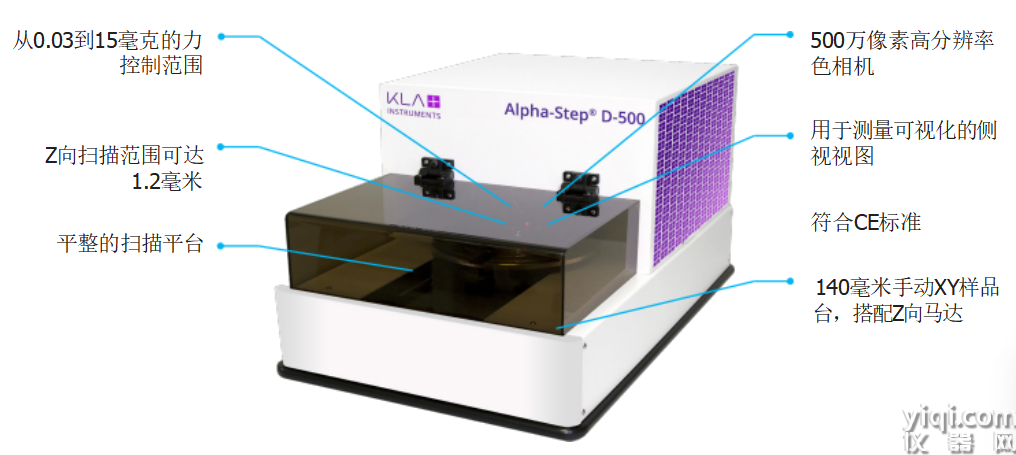

功能和選件概覽

采用類似 AFM  的光學杠桿技術，可快速響應形貌變化

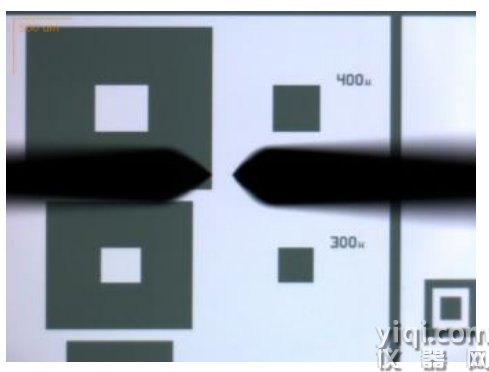

梯形失真校正可消除側視視圖造成的失真

主要應用

2D臺階高度

測量從納米級到1200微米的2D臺階高度。對蝕刻、濺射、沉積、旋涂、

CMP和其他工藝中沉積或去除的材料厚度進行量化。Alpha-Step輪廓儀能 夠提供微力，可以測量軟材料。

表面形貌：粗糙度和波紋度

測量2D表面形貌，同時用軟件過濾器來量化和區分粗糙度及波紋度，并計算諸 如均方根(RMS)粗糙度等參數。

表面翹曲度

測量表面的2D形狀或翹曲度，包括元件制造過程中不同工藝層材料不匹配 導致的晶圓表面翹曲，例如半導體或化合物半導體器件生產中的多層沉積。 2D拼接可用于將多個掃描組合在一起，以完成對大于30毫米樣品的掃描和 翹曲度測量。測量彎曲結構（例如透鏡）的高度和曲率半徑。

薄膜應力

針對包含多個工藝層的半導體或化合物半導體元件，測量在其制造期間所引  起的2D應力,使用應力載臺將樣品支撐在中間位置以精確測量樣品的翹曲度， 并運用Stoney公式通過樣品鍍膜前后形貌變化來計算應力。

行業應用廣泛

高校和實驗室

Alpha-Step 探針式輪廓儀是任何高校、研究機構或?qū)嶒?yàn)室的重要研究工具。 該系統能夠進行接觸式的直接測量，結果與材料性質無關。研究人員能夠測量 任何透明或不透明材料的沉積厚度。Alpha-Step 輪廓儀操作簡便，簡單培訓 即可讓用戶快速掌握和使用。

二次離子質譜（SIMS）產生的凹陷

精確測量二次離子質譜（SIMS）所產生的凹陷的深度，以確定離子濃度和凹陷 深度的關系。測量凹陷底面的粗糙度，以表征離子束能量的均勻性。

試驗性生產

Alpha-Step 探針式輪廓儀是小批量試驗性生產的理想選擇。操作員可以在樣 品的多個位置快速聚焦和測量，以反映樣品表面的工藝變化。Alpha-Step 輪 廓儀的軟件還支持操作員、系統和批次信息的追蹤，以方便生產中的統計過程 控制。

常規應用

Alpha-Step 探針式輪廓儀被廣泛用于生產或研發。例如測量紡織品安全特征  和與紡織品吸光率相關的粗糙度，還有消費電子產品的應用,包括測量觸摸屏形 貌和玻璃屏幕上的薄膜臺階高度。

半導體和化合物半導體

測量在半導體前段、后段和封裝工藝中的表面形貌，包括測量光刻膠厚度、蝕 刻深度、濺射高度、CMP前后形貌、粗糙度、樣品翹曲和應力，以改進生產工  藝控制。

硬件特征

探針選項

Alpha-Step輪廓儀提供多種探針用于測量臺階高度、高深寬比臺階、粗糙度、  樣品翹曲和應力。探針針尖的半徑從100納米到50微米不等，這決定了測量的  橫向分辨率。探針角度從20到100度不等，這決定了所測量特征的最 大深寬比。 所有探針都采用金剛石制造，以增加其使用壽命。

樣品載臺

Alpha-Step輪廓儀有一系列可用于支持多種應用的載臺。標準配置是一個鍍 鎳鋁載臺，適用于最 大直徑140毫米的樣品。黑色載臺可用于透明樣品，以最 大限度地減少載臺表面的反射。另外還有一款新的140毫米通用載臺，提供了 用于50-125毫米晶圓的精確定位銷。標準載臺和通用載臺都支持通過3點定 位銷進行應力測量，從而將樣品保持在中間位置進行精確的翹曲度測量。

防震臺

Alpha-Step 輪廓儀提供多種桌面式獨立被動防震臺。

GraniteIsolator? 系列提供將花崗巖和高品質硅膠墊結合在一起的桌面式  防震臺。Onyx 系列桌面防震系統使用充氣式防震臺，而 TMC 63-500  系列 防震系統由一個帶有充氣式防震臺的獨立鋼架組成。

臺階高度標準

Alpha-Step 輪廓儀使用VLSI提供的NIST可追蹤臺階高度的薄膜和厚膜標準

片，該標準片在石英片上制造了一個氧化物臺階，或在蝕刻的石英臺階上覆蓋了鉻 涂層。可用的臺階高度標準片范圍從8納米到250微米不等。

Windows 10 升級

將 Alpha-Step D-500  系統升級到 Windows10。最 新軟件支持

Windows10 64位操作系統，并提供對軟件新功能和未來開發功能的升級。

軟件功能

Alpha-Step 軟件

Alpha-Step 軟件包含多項功能，可提高易用性和生產力。

.       自動尋找臺階并測量臺階高度

.      用于粗糙度和波紋數據分析的高通和低通濾波

.      可以放置多個光標組，用于表征單個掃描軌跡內的多個特征

.      4 倍數碼變焦和先進的影像控制，使探針保持在視野中心

.      最 大500萬像素的數字分辨率

.      支持手動拼接，以掃描超出單次掃描長度的樣品

Apex 軟件

Apex 軟件平臺擴展了 Alpha-Step 系統的分析和報告功能。Apex 完全集成于輪廓 儀軟件中，并采用簡單直觀的格式，可以輕松創建自定義報告和自動數據處理。

.      支持多種語言

.       高級濾波、調平和分析功能

.      超過40種用于表征形貌的參數，包括坡度、平整度、承載比等

.      豐富的粗糙度參數，支持ISO、ASME和其他地區特定標準

.      文件中注釋與合格/不合格判斷

離線分析軟件

Alpha-Step 離線軟件具有與該機臺相同的數據分析和程式創建功能。這使用戶能夠 創建程式和分析數據，而不占用機時。

.      2D臺階高度的光標分析法

.      2D粗糙度和波紋度分析

.      2D濾波和調平功能

.      樣品翹曲度測量和薄膜應力計算

光學和探針式輪廓儀

我們的桌面式和產線自動化光學和探針式輪廓儀能夠測量任何表面的形貌。在 kla.com/products/instruments  官方網站上查詢更多信息。
