RTS2多功能激光共聚焦顯微拉曼光譜系統

RTS2 多功能激光共聚焦顯微拉曼光譜系統，基于新一代顯微共焦技術，具有良好擴展性，可根據需求拓展為以拉曼為主要功能的顯微光譜工作站，是您科學研究的優質選擇！

RTS2多功能激光共聚焦顯微拉曼光譜系統典型優勢

   緊湊穩定的拉曼光路，減小光程，提高系統穩定度和重復性

   內置532,638,785 常用激光器，激光光路固化無需切換和調節

   可擴展第四路單模光纖激光器或者自由光路耦合，兼容各類激光器

   狹縫-CCD 和光纖針孔兩種耦合方式，任意切換，兼顧顯微成像和共聚焦模式

   未經任何改造的科研級正置顯微鏡，可保證顯微鏡原有功能不受影響

   標配320mm 焦長影像校正高通光量光譜儀，高像素深制冷光譜CCD 相機

   可擴展EMCCD，ICCD，InGaAs 陣列等探測器，擴展系統功能

   采用超高精度電動平臺，1um 定位精度，可升級拉曼Mapping 功能

   提供與開環，閉環高低溫等各類樣品臺等的多種聯用方案

   可與高光譜系統直接聯用，進行微區透反吸，暗場散射光譜，寬場熒光光譜采集

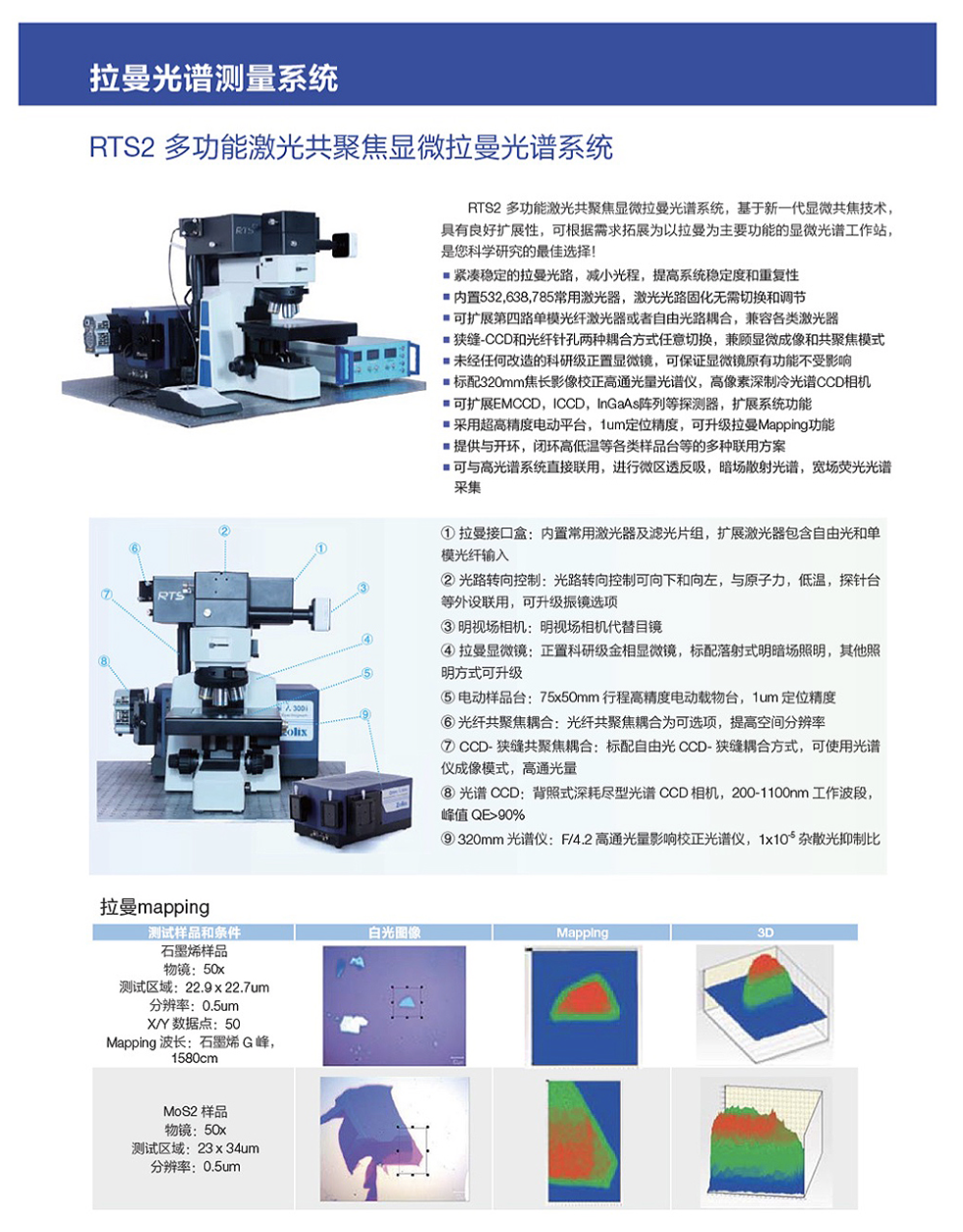

① 拉曼接口盒：內置常用激光器及濾光片組，擴展激光器包含自由光和單模光纖輸入

② 光路轉向控制：光路轉向控制可向下和向左，與原子力，低溫，探針臺等外設聯用，可升級振鏡選項

③ 明視場相機：明視場相機代替目鏡

④ 拉曼顯微鏡：正置科研級金相顯微鏡，標配落射式明暗場照明，其他照明方式可升級

⑤ 電動樣品臺：75x50mm 行程高精度電動載物臺，1um 定位精度

⑥ 光纖共聚焦耦合：光纖共聚焦耦合為可選項，提高空間分辨率

⑦ CCD- 狹縫共聚焦耦合：標配自由光CCD- 狹縫耦合方式，可使用光譜儀成像模式，高通光量

⑧ 光譜CCD：背照式深耗盡型光譜CCD 相機，200-1100nm 工作波段，峰值QE>90%

⑨ 320mm 光譜儀：F/4.2 高通光量影響校正光譜儀，1x10-5 雜散光抑制比

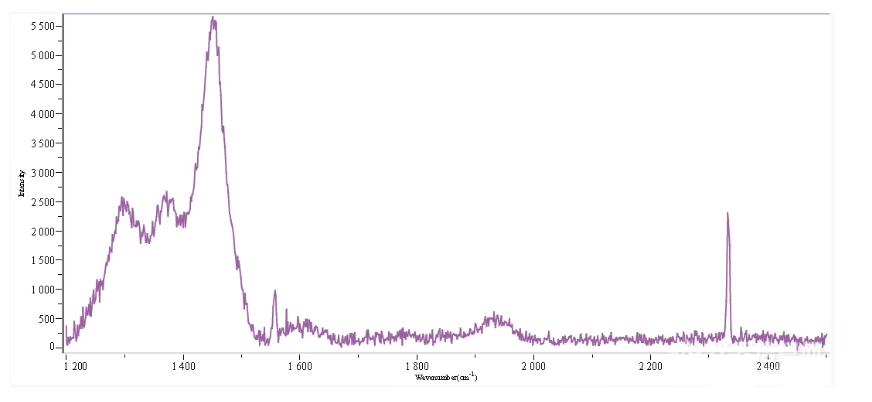

硅三階峰信噪比>20:1，硅四階峰可見

檢測條件：532nm 激光器，100um 狹縫寬度，50um 像元尺寸，100x 物鏡（0.9NA），樣品上激光功率10mW，積分時間300s， 累積次數1，600刻線光柵

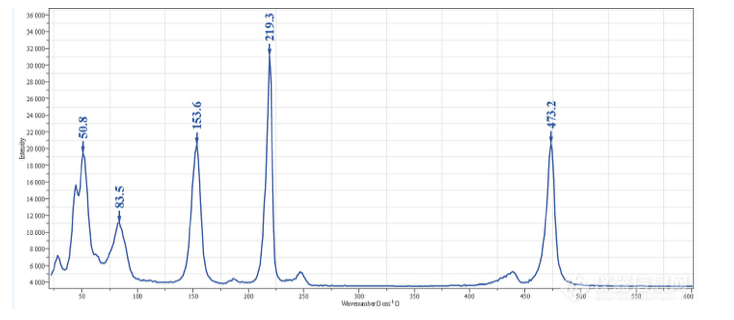

低波數性能：80cm-1 典型值，100cm-1 保證值，樣品：硫，積分時間0.1s。提供<30cm-1 選項

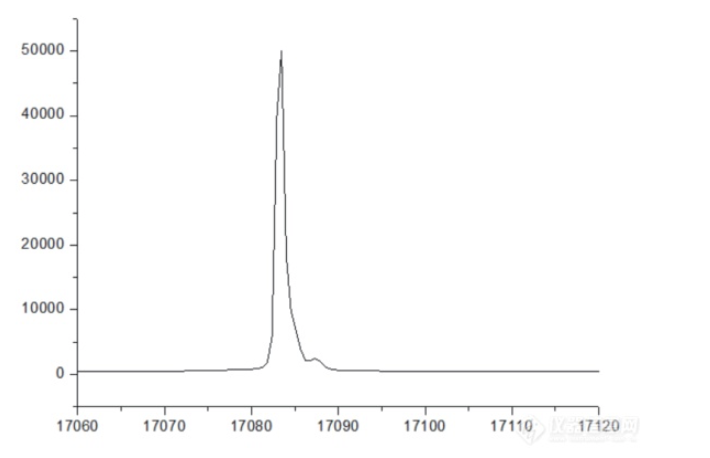

光譜分辨率（半高寬）：≤ 1.5cm-1；典型值，2cm-1 保證值（320mm光譜儀）, （測量氖 燈線585nm半高寬）

檢測條件：在可見波段：采用氖燈測量，10x 物鏡，1800g/mm 光柵，光柵在+1 級條件下工作，狹縫寬度為10mm。實驗時將氖燈置于顯微鏡下，測量譜線為 585 nm ，全半高寬（FWHM） 1.5cm-1；
