絕緣高阻計用于測量材料導電性能的專業儀器，其核心功能包括表面電阻率（Rs）和體積電阻率（Rv）的自動化檢測，適用于材料科學、電子工程、防靜電產品等領域，基于歐姆定律和電場分布理論，通過施加穩定電壓并測量電流值計算電阻率。體積電阻率需在材料內部形成均勻電場，表面電阻率則需控制電場分布于材料表層?。表面電阻率表征材料表面對電流的阻抗，體積電阻率則反映材料單位體積內的導電特性?。

絕緣高阻計測試儀通過施加電場并測量電流，基于?歐姆定律（R=V/I）?計算電阻率值，可覆蓋導電材料至絕緣材料的寬范圍檢測需求，表面電阻率（Ω/sq）?：表征材料表面單位面積的電阻，適用于評估防靜電材料（如織物、薄膜）的性能?。?體積電阻率（Ω·m或Ω·cm）?：定義為材料單位立方體積對泄漏電流的電阻，數值越高表明絕緣性能越優。使用1MΩ、10GΩ、1TΩ標準電阻模塊進行校準，校準環境溫度波動≤±2℃，確保電流檢測電路精度?。

儀器特點：

自動掃描 帶設置記憶電壓記憶功能開機一鍵出結果顯示電阻和電阻率

可遠程視頻驗機  一比一按美國安捷倫做對比 一鍵出結果 精度可達1%  格力 華為的選擇主要參數

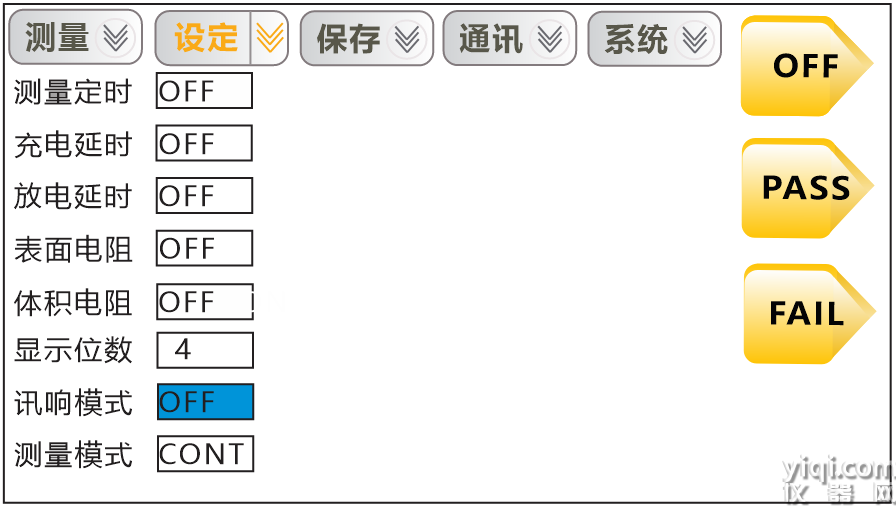

? 顯示采用4.3寸高分辨率TFT屏顯示，操作簡單

? 機身小巧，功能強大測試性能

? 回讀電壓精度0.5%±1V

? 絕緣電阻大精度 1%快速測試

? 小測試周期僅需200ms恒壓測試

? 采用恒壓測試法快速測量絕緣電阻豐富的接口配置

? HANDLER口

? RS-232接口

? 以太網接口

? U盤接口

?可連接上位機軟件操作

供電

? 110v~240 V雙模式供電

? 電源頻率47Hz~63Hz

? 大功耗 50W

三、技術指標

參數

一般功能：

測量參數  絕緣電阻 R，泄漏電流 I，表面電阻 Rs，體積電阻 Rv

測試電壓 1-1000v  1000個檔位可以調

測試范圍  電阻5*102Ω~1*10 16Ω（超出顯示電流大換算可到20次方）， 電阻率高可達到1022Ω.cm

測量方式：手動/自動兩種

界面語言選擇：英文/中文 兩種

顯示位數：4/5位  兩種選擇

測量模式：三種

測試速度可選擇  快速 5 次/秒，慢速 1 次/秒，兩種

回讀電壓精度  0.5%±1V

測試特點：帶設置記憶功能 開機一鍵測試出結果 不用反復設置

可設定測量延時和放電延時

量程超限顯示  量程上超

輸入端子  香蕉插頭，BNC 插頭

精度保證期  1年 根據計量證書有效期

操作溫度和濕度 0℃到40℃80%RH以下(無凝結)

存儲溫度和濕度 -10℃到60℃ 80%RH以下(無凝結)

操作環境  室內,高海拔2000m

電源  電壓：110V/ 220V AC 頻率：47Hz/63Hz 兩種供電模式

功耗  50 W

尺寸  約 331 mm x 329 mm x 80 mm

符合標準：

GB/T 1410-2006《 固體絕緣材料體積電阻率和表面電阻率試驗方法》

ASTM D257-99《絕緣材料的直流電阻或電導試驗方法》

GB/T 1410-2006 固體絕緣材料 體積電阻率和表面電阻率試驗方法

GB1672-8液體增塑劑體積電阻率的測定

GB 12014 防靜電工作服

GB/T 20991-2007 個體防護裝備 鞋的測試方法

GB 4385-1995 防靜電鞋、導電鞋技術要求

GB 12158-2006 防止靜電事故通用導則

GB 4655-2003 橡膠工業靜電安全規程

GB/T  1692-2008 硫化橡膠絕緣電阻的測定

GB/T 12703.6-2010 紡織品 靜電性能的評定 第6部分 纖維泄漏電阻

GB 13348-2009 液體石油產品靜電安全規程

GB/T 15738-2008 導電和抗靜電纖維增強塑料電阻率試驗方法

GB/T 18044-2008 地毯 靜電習性評價法 行走試驗

GB/T 18864-2002 硫化橡膠 工業用抗靜電和導電產品 電阻極限范圍

GB/T 22042-2008 服裝 防靜電性能 表面電阻率試驗方法

GB/T 22043-2008 服裝 防靜電性能 通過材料的電阻(垂直電阻)試驗方法

GB/T 24249-2009 防靜電潔凈織物

GB 26539-2011 防靜電陶瓷磚 Antistatic ceramic tile

GB/T 26825-2011 抗靜電防腐膠

測量試樣及電極的尺寸、表面間隙的寬度g（兩電極之間距離），精確到士1%°然而，如有必要，對 薄試樣可在有關的規范中規定不同的精確度。

為測定體積電阻率，應按照有關的規范測量每個試樣的平均厚度，其厚度測量點應均勻地分布在由 被保護電極所覆蓋的整個面積上。

注：對于薄試樣無論如何在加上電極前測量厚度。

一般說來，應與條件處理時相同的濕度（浸在液體中的條件處理除外）和溫度下測試電阻。但有時 也可在停止條件處理后的規定時間內進行測量。

11. 1體積電阻

在測試以前應使試樣具有電介質穩定狀態。為此，通過測量裝置將試樣的測量電極1和3短路 （圖la））,逐步增加電流測量裝置的靈敏度到符合要求，同時觀察短路電流的變化，如此繼續到短路電 流達到相當恒定的值為止，此值應小于電化電流的穩定值，或者小于電化100 min的電流。由于短路電 流有可能改變方向，因此即使電流為零，也要維持短路狀態到需要的時間。當短路電流L變得基本恒 定時（可能需要幾小時），記下L的值和方向。

然后加上規定的直流電壓并同時開始記時」除非另有規定，在如下每個電化時間作一次測量： 1 min,2 min.5 min.10 min.50 min JOO mino如果兩次連續測量得出同樣的結果，貝lj可以結束試驗并 用這個電流值來計算體積電阻。記錄次觀察到相同測量結果時的電化時間。如果在100 min內不 能達到穩定狀態，則記錄體積電阻與電化時間的函數關系。

體積表面電阻率測試儀的測量場景及適用行業如下：

一、電子元器件制造

PCB基板檢測?

驗證環氧樹脂基板體積電阻率是否滿足>101?Ω標準，防止電路短路?

檢測硅膠封裝層表面電阻率，避免光電二極管暗電流干擾信號傳輸?

電容器與密封材料測試?

評估介質材料泄漏電流風險，確保電容器絕緣性能?

二、新能源領域

鋰電池隔膜質檢?

同步驗證隔膜的高體積電阻率（阻斷電子）與低表面電阻率（導通離子）平衡性?

光伏材料研發?

測試太陽能電池封裝材料的抗靜電能力，提升長期穩定性?

三、航空航天與材料

復合絕緣材料認證?

碳纖維增強樹脂需通過ASTM D257標準測試，支持一鍵生成報告?

極端環境材料評估?

驗證耐高溫/耐輻射材料的電阻率穩定性，滿足級防護需求?

四、電力與絕緣材料生產

高壓電纜與護套材料檢測?

驗證塑料、橡膠等絕緣材料的體積電阻率，確保耐電壓擊穿性能?

液體與粉體材料測試?

檢測樹脂、導電油墨等材料的電阻率，專用電極設計避免漏液誤差?

五、半導體與微電子

晶圓加工與封裝?

測試切割膠帶和封裝材料的表面抗靜電能力，防止器件損傷?

微電流測量?

實現0.1fA級微弱電流檢測，用于半導體器件與光電元件研發?

六、防靜電與紡織品

防靜電產品認證?

檢測防靜電服、導電纖維的表面電阻率，符合GB 12014等標準?

工業環境安全監測?

驗證計算機房防靜電地板、化工防爆設備的靜電消散性能?

意義通常，絕緣材料用于將電氣系統的各部件相互絕緣和對地絕緣；固儕絕緣材料還起機械支撐作用。 對于這些用途，一般都希望材料具有盡可能高的絕緣電阻，有均勻一致的、得到認可的機械、化學和耐熱 性能。表面電阻隨濕度變化很快，而體積電阻隨溫度變化卻很慢，盡管其終的變化也許較大。

體積電阻率能被用作選擇特定用途絕緣材料的一個參數。電阻率隨溫度和濕度的變化而顯著變 化，因此在為一些運行條件而設計時必須對其了解。體積電阻率的測量常被用于檢査絕緣材料生產是 否始終如一，或檢測能影響材料質量而又不能用其他方法檢測到的導電雜質。

當一直流電壓加在與試樣相接觸的兩電極之間時，通過試樣的電流會漸近地減小到一個穩定值。 電流隨時間的減小可能是由于電介質極化和可動離子位移到電極所致。對于體積電阻率小于 1010 Q ? m的材料，其穩定狀態通常在一分鐘內達到，因此，經過這個電化時間后測定電阻。對于體積電 阻率較高的材料，電流減小的過程可能會持續到幾分鐘、幾小時、幾天甚至幾星期。因此對于這樣的材 料，采用較長的電化時間，且如果合適，可用體積電阻率與時間的關系來描述材料的特性。

由于或多或少的體積電導總是要被包括到表面電導測試中去，因此不能精確而只能近似地測量表 面電阻或表面電導。測得的值主要反映被測試樣表面污染的特性,而且試樣的電容率影響污染物質的 沉積，它們的導電能力又受試樣的表面特性所影響。因此，表面電阻率不是一個真正意義的材料特性， 而是材料表面含有污染物質時與材料特性有關的一個參數。

某些材料如層壓材料在表面層和內部可能有很不同的電阻率，因此測量清潔的表面的內在性能是 有意義的。應完整地規定為獲得一致的結果而進行清潔處理的程序，并要記錄清潔過程中溶劑或其他 因素對于表面特性可能產生的影響.

表面電阻，特別是當它較高時，常以不規則方式變化，且通常非常依賴于電化時間。因此，測量時通 常規定一分鐘的電化時間。

電源要求有很穩定的直流電壓源。這可用蓄電池或一?個整流穩壓的電源來提供。對電源的穩定度要求 是由電壓變化導致的電流變化與被測電流相比可忽略不計。

加到整個試樣上的試驗電壓通常規定為100 V.250 V.500 va 000 V、2 500 V,5 000 VJO 000 V 和15 000 V。常用的電壓是100 V.500 V和1 000 V。

在某些情況下，試樣的電阻與施加電壓的極性有關。

如果電阻是與極性有關的，則宜加以注明。取兩次電阻值的幾何平均值（對數算術平均值的反對 數）作為結果。

由于試樣電阻可能與電壓有依存關系，因此應在報告中注明試驗電壓值。

七、科研與教育

材料改性研究?

實時監測石墨烯等納米填料對材料電阻率的影響曲線?

新型材料開發?

支持固體、液體、粉體全材料類型測試，覆蓋實驗室與生產線場景?

以上應用場景及行業均基于當前（2025年）主流標準及技術需求，滿足GB/T 1410、ASTM D257等15+國際/國家標準?。
