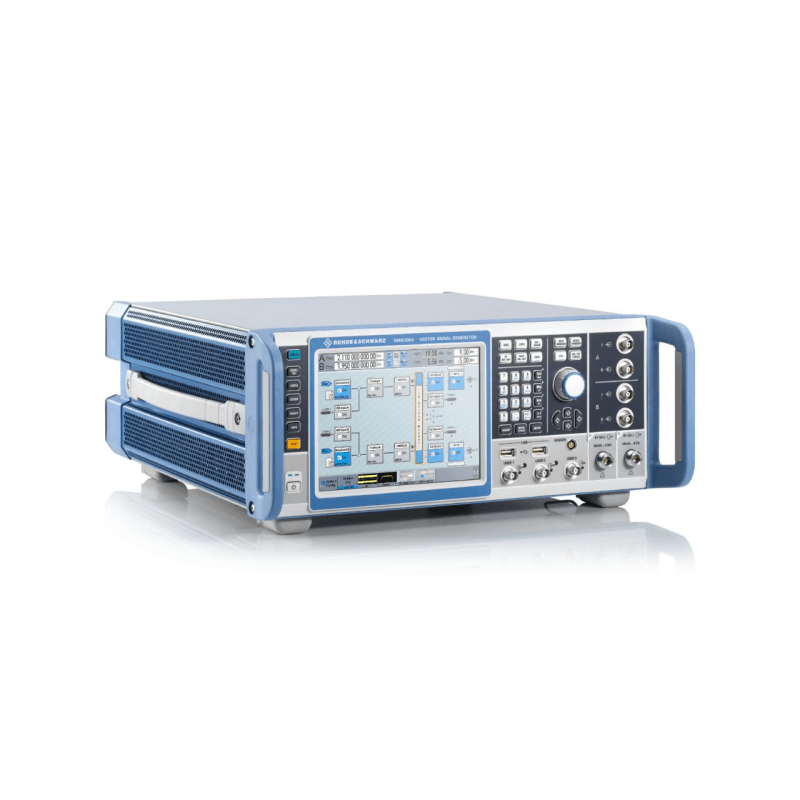

主要規格

?

? 頻率范圍： 100 kHz ～ 3 / 6 / 7.5 / 12.75 / 20 / 31.8 / 40 / 44 / 56 / 67 GHz
? 電平范圍： -120 dBm ～ +18 dBm（PEP、3 MHz < f < 20 GHz）
? SSB相位噪聲（10 kHz頻偏）（f=1 GHz）：
? ? ?< -144 dBc / Hz、-150 dBc / Hz（典型值）（Opt.）
? 外形尺寸 (W×H×D)： 435 ㎜ × 192 ㎜ × 460 ㎜
? 重量： 21 kg
? 基帶類型 ? ? ? ? ? ? ? ? ? ? ?寬帶模式 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?? 標準模式
? ?內部 RF 調制帶寬 ? ? ? 最高 2 GHz（4 GHz 雙通道配置） ? ? 最高 160 MHz
? ?ARB 內存深度 ? ? ? ? ? ?最大 2 Gsample ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 最大 1 Gsample
? ?衰落帶寬 ? ? ? ? ? ? ? ? ? 最高 800 MHz ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?最高 160 MHz

主要特點

? 可輸出最高 67 GHz 的信號
? 可配置 2 個 RF 輸出（最高 44 GHz）
? 內部 RF 調制帶寬、最大 4 GHz（雙通道配置）
? 可生成 5G 信號波形
? 優異的調制質量（2 GHz 帶寬的平坦度 0.4 dB）優越的信號生成能力
? 集成式衰落，最高 800 MHz 帶寬和 8x8 MIMO ?
? 符合所有主要數字通信標準的信號生成
? 高級 GNSS 和雷達模擬器

? 頻率
R&S SMW200A----SMW-B1003：100 kHz ～ 3 GHz?
R&S SMW200A----SMW-B1006： 100 kHz ～ 6 GH
R&S SMW200A----SMW-B1007：100 kHz ～ 7.5 GHz?
R&S SMW200A----SMW-B1012：100 kHz ～ 12.75 GHz?
R&S SMW200A----SMW-B1020：100 kHz ～ 20 GHz
R&S SMW200A----SMW-B1030：100 kHz ～ 31.8 GHz?
R&S SMW200A----SMW-B1040：100 kHz ～ 40 GHz?
R&S SMW200A----SMW-B1044：100 kHz ～ 44 GHz
R&S SMW200A----SMW-B1056：100 kHz ～ 56 GHz?
R&S SMW200A----SMW-B1067： 100 kHz ～ 67 GHz

?

? 4 GHz 帶寬的信號生成

R&S?SMW200A 具有最大 2 GHz 的RF 調 制 帶 寬，可 適 用于寬 帶應用。憑借的優異的 RF
D/A 轉換器和鏈 路設 計，EVM 性 能優異，在 2 GHz 帶寬下實現 0.4 dB的平坦 度特 性?？?配 置 2
個 RF輸出，使用外部合路器可進行最高 4 GHz 的信號產生。

? 級別最高電平的相位噪聲性能

通過各種相位噪聲改進選件，將相位噪 聲性 能 提 升到 級 別 最 高電平。
特別是在 5G NR FR2（毫米波段）和IEEE802.11ac 等數字調制系統開發中，相位噪聲性能對 EVM 有 很?
大 影響，因此相位噪聲低的數字信號發生器變得尤為重要。

?

? 緊湊的 MIMO 和 40 GHz 的相位相干信號發生

R&S?SMW200A 是一個可內置多個 RF、基帶以及衰落模擬器的信號發生器。除了可以通過一體式進行
?2×2MIMO 和 8×2MIMO 的評估之 外，如果 組合 R&S?SGS100A 和 R&S?SGT100A，則可以進行?
3×3MIMO試，此外，如果添加和 4×4MIMO 的 測R&S?SGU100A，則可輸出 40 GHz 和 3 系統。這
些控制由R&S?SMW200A 進行，從而減少了調整所需的時間和精力。

?

? 實時衰落大幅改進了評估效率

R&S?SMW200A 內置多個衰落模擬器，可實現實時衰落。無需每次讀取 ARB形的形式，而是通過測量儀器
進行設置，可以自由的評估。R&S?SMW200A波特別提高了 802.11p 的評估效率。

?

? 選件
R&S?SMW-B1003：RF 輸出路徑 A：頻率范圍 100 kHz ～ 3 GHz?
R&S?SMW-B1006：RF 輸出路徑 A：頻率范圍 100 kHz ～ 6 GHz?
R&S?SMW-B1007：RF 輸出路徑 A：頻率范圍 100 kHz ～ 7.5 GHz?
R&S?SMW-B1012：RF 輸出路徑 A：頻率范圍 100 kHz ～ 12.75 GHz?
R&S?SMW-B1020：RF 輸出路徑 A：頻率范圍 100 kHz ～ 20 GHz
R&S?SMW-B1030：RF 輸出路徑 A：頻率范圍 100 kHz ～ 31.8 GHz?
R&S?SMW-B1040：RF 輸出路徑 A：頻率范圍 100 kHz ～ 40 GHz?
R&S?SMW-B1044：RF 輸出路徑 A：頻率范圍 100 kHz ～ 44 GHz
R&S?SMW-B1056：RF 輸出路徑 A：頻率范圍 100 kHz ～ 56 GHz?
R&S?SMW-B1067：RF 輸出路徑 A：頻率范圍 100 kHz ～ 67 GHz?
R&S?SMW-B15：衰落模擬器?
R&S?SMW-B7x9：低相位噪聲?
R&S?SMW-B7x0：改進近端相位噪聲
R&S?SMW-B7x1：超低相位噪聲?
R&S?SMW-B90：相位相干?
R&S?SMW-K17：寬帶差分 I/Q 輸出?
R&S?SMW-K19：數字基帶連接?
R&S?SMW-K22：脈沖調制器?
R&S?SMW-K23：高性能脈沖發生器?
R&S?SMW-K24：多功能發生器?
R&S?SMW-K30x：脈沖序列軟件?
R&S?SMW-K739：差分模擬 I/Q 輸入?
R&S?SMW-K55：EUTRA / LTE?
R&S?SMW-K112：LTE Rel.11 擴展功能（LTE-Advanced）?
R&S?SMW-K113：LTE Rel.12 擴展功能（LTE-Advanced）
R&S?SMW-K119：LTE Rel.13 / 14 / 15 擴展功能對應（LTE-Advanced）?
R&S?SMW-K144：5GNR（Down Link / Up Link）?
R&S?SMW-K148：5GNR Rel.16?
R&S?SMW-K115：蜂窩 IoT?
R&S?SMW-K141：IEEE 802.11ad?
R&S?SMW-K54：IEEE 802.11 a / b / g / n?
R&S?SMW-K86：IEEE 802.11ac?
R&S?SMW-K142：IEEE 802.11ax?
R&S?SMW-K147：IEEE 802.11be?
R&S?SMW-K555：寬帶擴展 4GHz（需要雙通道配置、外部 RF 合路器）?

?

?

? ? ? ? ? ?
?
