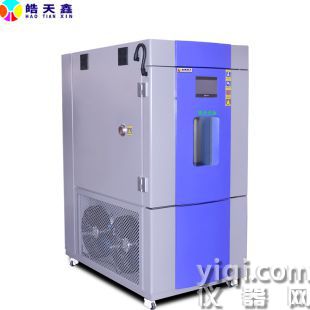

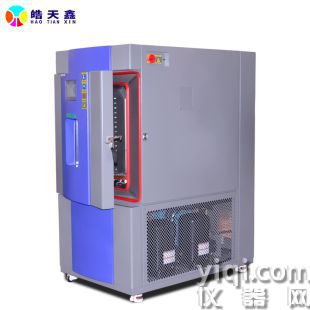

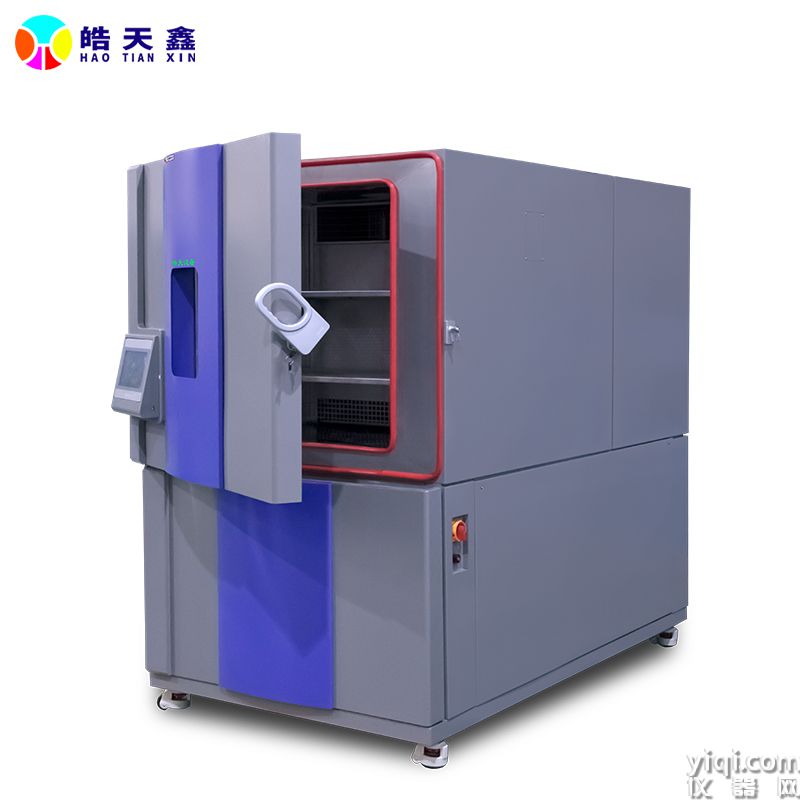

結構設計

• 箱體材質：外殼一般采用優質冷軋鋼板，經過防銹處理和粉體涂裝，具有良好的耐腐蝕性和美觀度；內膽通常選用不銹鋼板，如 SUS304 材質，具有耐高低溫、不易生銹、易于清潔等優點。

• 保溫材料：采用超細玻璃保溫棉或硬質聚氨酯泡沫等高效保溫材料，能有效減少箱體內外的熱量交換，降低能耗，保持溫度穩定。

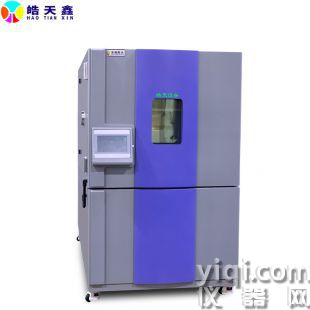

• 觀察窗：配備多層導電膜鋼化中空玻璃觀察窗，尺寸通常為 350×500mm 左右，方便操作人員在試驗過程中觀察箱內柔性電路板的狀態。為防止低溫時玻璃結霜，設有內置式特制安全電壓發熱絲環繞加熱帶，供電電壓 36V，并配有照明燈，為觀察提供照明。

• 測試孔：在箱體側面設有帶塞子的 φ50mm 測試孔，塞子材料為硅橡膠低發泡，能耐高低溫，兼具保溫效能，方便用戶在試驗過程中對柔性電路板進行電氣性能測試或連接其他測試設備。

性能特點

• 溫度范圍：通常具有較寬的溫度范圍，如 - 70℃～+150℃，可根據不同的試驗需求選擇不同的溫度區間，以模擬柔性電路板在低溫和高溫環境下的工作狀態。

• 升降溫速率：能實現快速的溫度變化，升降溫速率一般有多種選擇，如 3℃/min、5℃/min、10℃/min、15℃/min、20℃/min 等線性或非線性平均速率，非線性時可達 30℃/ 分鐘，可滿足不同柔性電路板對溫度變化速率的試驗要求。

• 溫度控制精度：控制穩定度高，一般可達 ±0.5℃，溫度分布均勻度在 ±1.5℃以內，溫度偏差≤±2℃，確保箱內各部位的柔性電路板都能在準確的設定溫度下進行試驗，提高試驗結果的準確性和可靠性。

控制系統

• 控制儀表：可實行遠程監控，方便操作人員在遠離試驗現場的地方對試驗過程進行實時監控和操作。

• 控制方式：采用連續 PID 控制方式，能根據箱內溫度的實際值與設定值的偏差自動調整加熱和制冷的輸出功率，確保溫度控制的準確性和穩定性。

• 程序設定：可設定多種試驗程序，如 120 組，每組程式設定 99 步，每個程式組均可連接，能滿足不同柔性電路板的復雜試驗需求。還可斷電恢復設定，包括斷電后程序終止執行、通電后程序從斷點連續運行等功能，方便試驗過程中的意外斷電處理。

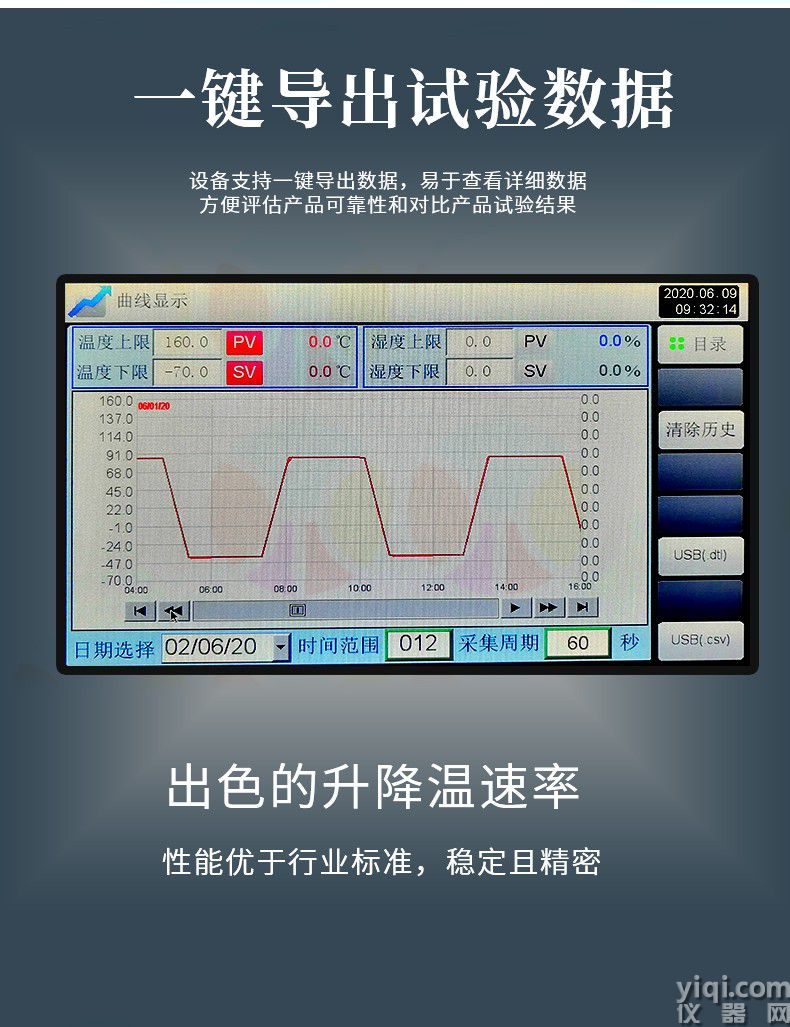

• 數據顯示與報警功能：可實時顯示程序的運行時間、段數、剩余時間、重復次數等信息，以及試驗數據，如設定溫度、實測溫度、總運行時間、段運行時間、段剩余時間、加熱狀態、日歷時間等。具有多種報警功能選擇，包括報警、偏差報警等，當試驗過程中出現溫度異常、設備故障等情況時，能及時發出警報提醒操作人員采取相應措施。
