產品介紹：

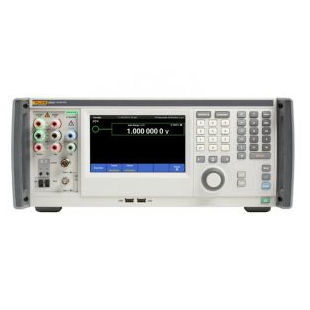

5560A：新一代高性能校準器，覆蓋廣泛的工作負荷

5560A 樹立了高性能多產品校準器的新標桿，覆蓋了非常廣泛的電氣工作負荷并擁有很高的準確度，是校準要求十分嚴苛的現代工作負荷的理想之選。

5550A：針對您的多用表工作負荷而優化

5550A 高級多產品校準器是在 5522A 功能基礎上的擴展。增加了新的校準量程，以更好地匹配您現有的數字多用表工作負荷，并且現代時尚、結實耐用，具有直觀的圖形界面。

5540A：為現場或移動校準提供更出色的性能

5540A 多產品校準器擴展了 5502A 的功能，具有更出色的表現，非常適合現場或移動校準

主要功能和優點

5560A：涵蓋極其廣泛的工作負荷

5560A 高性能多產品校準器能夠以優于 4:1 的測試不確定度比率 (TUR) 校準常用的臺式 6.5 位多用表，并且可以校準高達 2.1 GHz 的示波器和高達 1500 A 的鉗形電流表。

其技術改進包括 30 A 連續電流輸出（無間歇）和合成電感功能。這些改進使您能夠校準功能齊全的現代化臺式多用表和鉗形電流表。眾多熱電偶類型和新型熱電偶接頭簡化了連接過程，并拓寬了測溫工作負荷的覆蓋范圍。當 5560A 與 52120A 放大器和合適的線圈搭配使用時，可將電流輸出增加到 6000 A，因此進一步擴展了工作負荷，可以校準羅氏線圈等大電流裝置。

5550A：針對您的多用表工作負荷進行了優化

5550A 高級多產品校準器在 5522A 的基礎上性能進行了增強，采用了新的校準量程以更好地匹配您現有的數字多用表工作負荷，并且現代時尚、結實耐用，具有直觀的圖形界面。

它能夠以更出色的測試不確定度比率 (TUR) 來校準常用的臺式數字多用表，并可校準高達 1.1 GHz 的示波器和連續電流輸出高達 1500 A 的鉗形電流表。

其技術改進包括 30 A 連續電流輸出，這減少了繁忙使用期間的等待時間。校準量程經過重新設計，使您能夠充滿信心地校準現有的臺式多用表。眾多熱電偶類型和新型熱電偶接頭簡化了連接過程，并拓寬了測溫工作負荷的范圍。當 5550A 與 52120A 放大器搭配使用時，可將電流輸出增加到 6000 A，因此進一步擴展了工作負荷，可以校準羅氏線圈等大電流組件。

5540A：為現場或移動校準提供更出色的性能

5540A 多產品校準器擴展了 5502A 的功能，具有更出色的表現，適合現場或移動校準，并且涵蓋了許多要求嚴苛的現場儀表工作負荷。它能夠以更高的測試不確定度比率 (TUR) 來校準常用的手持式數字多用表，并可校準高達 600 MHz 的示波器和連續電流輸出高達 1500 A 的鉗形電流表。

其技術改進包括連續電流輸出范圍從 20 A 增加到 30 A，減少了繁忙使用期間的等待時間。校準范圍經過重新設計，使您能夠充滿信心地校準現有的手持式數字多用表。眾多熱電偶類型和新型熱電偶接頭簡化了連接過程，并拓寬了測溫工作負荷的范圍。當 5540A 與 52120A 放大器搭配使用時，可將電流輸出增加到 6000 A，因此進一步擴展了工作負荷，可以校準羅氏線圈等大電流組件。

可根據具體應用來選擇設置

多種選件和附件可讓您根據具體應用來選擇設置。可選便攜套件使得 5560A、5550A 或 5540A 非常適合現場或移動校準。DMM AUTOCAL 數字多用表自動校準適配器可在數字多用表校準過程中zui大限度地減少引線變換，既提高了效率，又不會犧牲和影響精度。便攜套件提供了堅固的手柄和保險桿，包括前面板保護裝置，其蓋板還可以存儲電纜和附件。

校準數字多用表

4:1 測試不確定度比率

5560A 可校準各種類型的電氣工作負荷，尤其適合作為 6.5 位多用表的校準器，對于常用的臺式多用表，其測試不確定度比率（TUR）為 4:1。

5550A 在功能上類似于 Fluke Calibration 5522A 多產品校準器；然而，憑借zui新的技術和易用特性，這款新產品的性能得到了進一步增強。它可以校準大多數 5.5 位多用表，甚至一些 6.5 位多用表，并且在整個測量范圍內不確定度比率為 4:1。

5540A 擴展了 5502A 多產品校準器的工作負荷覆蓋范圍，具有更優異的性能，適合實時現場或移動校準。它可以校準大多數 4.5 位多用表，并且在整個測量范圍內不確定度比率為 4:1。

4:1 的不確定度比率使您能夠快速滿足甚至超越制造商的數字多用表校準指標，而無需使用保護帶和額外設備。這簡化了儀器設置，并減少了校準要求苛刻數字多用表時所需的標準數量。

電感輸出擴展了 5560A 和 5550A 的工作負荷覆蓋范圍

新的電感輸出功能將工作負荷覆蓋范圍擴展到更多類型的現代數字多用表。

獨立于開關電阻的數模轉換器設計

全新的超線性數模轉換專 利設計，使得 5560A、5550A 和 5540A 能夠達到 5522A 和 5502A 無法企及的性能指標，從而使您能夠校準準確度要求更高、更嚴苛的工作負荷。

優化的量程劃分，覆蓋全面的工作負荷

“量程”是指特定指標適用的范圍。

在 5522A 和 5502A 校準器中，以 3.3x 的倍數進行量程設定；然而，大多數臺式多用表通常以 1.2x 的倍數進行量程設定。由于這些舊型號的適用量程不同，因此在某些點未對校準器進行優化，可能無法在理想的指標點校準數字多用表。

5560A、5550A 和 5540A 現已進行了優化，以匹配zui常用的 6.5 位、5.5 位和 4.5 位數字多用表的量程切換。這些改進的量程劃分使您可以使用單個校準器校準更多的多用表工作負荷。

快速的穩定時間

憑借 5560A、5550A 和 5540A 更出色的穩定時間，校準萬用表的速度明顯加快。在某些情況下，這些新校準器的穩定過程比之前的型號快 50%。您的等待時間會縮短，因此實際留出更多時間可用于測試。

重新布置的輸出端子減少了引線變換

我們在 5560A、5550A 和 5540A 上重新布置了輸出端子，使得 Aux（輔助）和 Sense（感測）輸出脫離，從而在盡可能減少引線變換的情況下校準大部分工作負荷。

新的端子布局相對于舊型號有了顯著改進。例如，5522A 和 5502A 具有共用的 Sense 和 AUX 端子，以及共用的接地和保護端子，因此在多用表校準期間需要頻繁變換引線。而在 5560A、5550A 和 5540A 上，所有端子都是專用的，并將保護端子移到旁邊，使您只需連接引線一次，即可高效地完成儀表校準。

隨附高質量引線套件；可選專門用于多用表校準的 DMM AUTOCAL 數字多用表自動校準適配器

5560A、5550A 和 5540A 隨附 Fluke 校準引線套件，可以提供與您的校準器相匹配的高質量連接。通過選用 DMM AUTOCAL 數字多用表自動校準適配器，您可以輕松地使校準器專門用于數字多用表工作負荷。適配器直接插入校準器的輸出端子，為您提供與隨附引線相同的功能，但更方便、更高效，并減少了用戶錯誤。

校準鉗形電流表和安培表

增大的 30 A 輸出使您能夠?qū)?5560A、5550A 和 5540A 用作適合更高電流工作負荷的 30 A 校準器，例如用于高達 1500 A 的鉗形電流表（使用可選電流線圈）。

連續輸出意味著在使用電流功能時，無需將校準器置于待機狀態以進行冷卻。這可以提高您的生產力，如果您校準大量的安培表，則可以顯著節省時間。

可選的新型1 匝、2 匝、10 匝電流線圈和重新設計的 50 匝電流線圈與 5560A、5550A 和 5540A 配合使用，使您能夠校準包括鉗形電流表和示波器電流探頭在內的工作負荷。與校準器一樣，每個線圈均可在 30 A 下連續使用，無間歇，可將校準生產力提高多達四倍。

進一步擴大了工作負荷覆蓋范圍。5560A、5550A 或 5540A 與 Fluke Calibration 52120A 跨導放大器搭配使用，可將電流輸出增加到 6000 A，因此非常適合校準羅氏線圈等大電流組件。

鉗形電流表校準特性

5560A、5550A 和 5540A 對比

示波器的校準

有三種不同的選擇，分別可提供校準zui高 2.1 GHz (5560A)、1.1 GHz (5550A) 或 600 MHz (5540A) 功能的示波器校準選件。可輕松驗證動態響應、帶寬、時基、多種觸發功能、輸入電阻等。

上升時間是關鍵的示波器校準技術指標。示波器應具有較短的上升時間，以便能夠捕獲快速的轉換過程；否則，結果可能會有誤導性，并且可能遺漏重要的信息。

5560A、5550A 和 5540A 校準器具有更快的快沿技術指標，適用于各種各樣的示波器。您可以準確確定快速轉換的觸發源，以校準現代示波器快前沿上升時間。快沿時間小于 175 pS，比 5522A 校準器的快了 58%。

5560A、5550A 和 5540A 還改善了穩幅正弦波輸出?，F(xiàn)在每個型號都標出了 SSB 單邊帶相噪指標，以便可以看到更準確的輸出信號。示波器校準源的電壓駐波比 (VSWR)指標不僅給出了還做了驗證。穩幅正弦波與這些改進的技術指標結合在一起，可以校準日益嚴苛的工作負荷。

使用這些選件校準示波器的操作培訓變得更加簡單，因為技術人員只需要學習使用一種校準器。

示波器校準功能

5560A、5550A 和 5540A 對比

適合實驗室或現場工作的堅固設計

不會誤跳閘的反向電壓保護

5560A、5550A 和 5540A 可為所有功能的輸出端子提供反向電壓保護和即時斷開輸出。該保護功能適用于高達 300 Vpk 的外部電壓，并有助于保護校準器的內部電路，避免人為錯誤造成高昂代價 — 防止校準器損壞，保持正常運行。

1000 V 直流放大器

新設計的放大器可讓校準器在不使用變壓器的情況下產生低頻交流電壓。

可選的便攜套件

對于現場工作人員來說，便攜套件可保護校準器并使其更易于運輸。該套件包括前/后保險桿和易于握持的側手柄。運輸箱（隨附）用于運輸校準器，帶有或不帶便攜套件。

您期待從現代儀表中獲得的功能

前面板和后面板改進

Visual Connection Management? 可視化連接管理可點亮輸出端子，以指示其處于活躍狀態，從而引導用戶建立正確的連接并減少用戶錯誤。

儀表的前部和后部均配有 USB 端口。前部端口用于下載內部校準常數；后部端口用于與 PC 進行遠程通信 — 或者選擇 LAN、IEEE 或串行接口。

對于早期的 55XXA 用戶，5560A、5550A 和 5540A 保留了舊款產品上的許多前面板細節特征，包括便于輸入值的計算器式鍵盤、用于改變輸出值的輸出旋鈕和只需輕輕一觸即可選擇常用參數的按鍵。

針對觸摸屏采用優化的圖形用戶界面

17.8 厘米（7 英寸）的圖形用戶界面提供直觀的菜單，易于導航和讀取，只需輕輕一觸，即可訪問常見功能，并消除了舊款 55XXA 所需的菜單滾動。

屏幕顯示正在校準的每個參數的所有必要信息，各個字段采用彩色標注，以便輕松查看輸入數據的位置。菜單經過簡化，各種功能采用統一布局，因此一旦您學會如何操作一個菜單，即可熟練運用所有菜單。新用戶的培訓也變得更加簡單。

OPERATE（操作）、STANDBY（待機）和 HAZARDOUS VOLTAGE（危險電壓）狀態指示燈以明亮的字母或圖標顯示在屏幕上，便于您從整個校準實驗室中輕松識別其變化。

觸摸屏界面提供九種語言版本，包括英文、法文、德文、西班牙文、日文、中文、葡萄牙文、俄文和韓文。

MET/CAL? 計量校準軟件自動化功能提高了生產力和效率

各種質量標準對校準過程和結果的記錄、報告及控制提出了嚴格的要求。MET/CAL? 計量校準軟件可幫助您滿足這些要求，同時提高生產力，并簡化電壓校準、電阻校準和電流校準過程。

MET/CAL? 計量校準軟件是一款功能強大的應用程序，用于為各種儀表創建、編輯和測試校準程序并收集和報告結果。作為業界領先的自動化校準軟件，它包含上萬個編寫好的校準程序，可程控全 球各地的大量校準器來實現校準自動化。

5560A、5550A 和 5540A 可與MET/CAL 配合使用，并已有數百個自動校準程序，可以持續不斷、大幅度地提高生產力。MET/CAL 10.6 及更高版本包含功能選擇代碼 (FSC)，讓您無縫地將 5560A、5550A 和 5540A 添加到您的現有校準操作中。MET/CAL V.xx 支持示波器校準選件。

您可以購買帶有 MET/TEAM?（專門的資產管理系統）的 MET/CAL。它是一套專為校準專家打造的zui為完整的軟件解決方案。但是，如果您已在使用校準資產管理系統，則可以使用 MET/CONNECT? 校準集成軟件將 MET/CAL 集成到您的工作流程中。MET/CONNECT 是一個快速發展的主流校準軟件提供商社區中心，其中的提供商已與 Fluke Calibration 合作，支持 MET/CAL 自動化。無論您使用何種校準管理系統，MET/CONNECT 都可以充分釋放您實驗室中的校準和工作流程自動化潛力。

優先軟件支持有助于您提高生產效率

MET/SUPPORT 黃金支持計劃是一項年度會員計劃，它提供優先的支持和服務，以幫助您使用 MET/CAL 計量校準軟件盡可能提高工作效率。各種服務包括免費的軟件更新和升級、免費訪問 Fluke MET/CAL 計量校準軟件保障程序庫、優先技術支持，以及培訓折扣和定制程序開發。會員還會收到關于定期舉辦的校準軟件網絡研討會和用戶組會議的邀請。只需使用幾項黃金支持服務，您所支付的會員費用便可輕松得到超額回饋。

多久校準一次？ 由您決定。

5560A 包括 90 天、1 年和 2 年指標；5550A 包括 90 天和 1 年指標；5540A 包括 1 年指標。您可以根據自己獨特的指標要求，盡可能延長校準器的使用壽命，從而控制擁有成本并zui大限度地延長正常運行時間。這意味著您可能不需要每年對其進行校準。

計量培訓提升團隊技能

Fluke Calibration 提供的校準和計量培訓有助于提高您和同事在眾多學科領域的知識。由教師指導的課堂培訓適用于計量學一般主題，包括實習培訓和測量不確定度培訓，以及有關如何使用 Fluke 校準軟件的課程?，F(xiàn)場培訓適用于具有特定培訓需求的團隊。此外，我們還同時提供教師指導和自定進度的在線課程。

Fluke Calibration 還提供有關各種主題的網絡研討會、活動和巡回課程。要隨時了解這些活動的信息，請在線注冊并訂閱我們的電子新聞。

校準和維修服務讓您始終保持正常運行

Fluke Calibration 提供廣泛的校準支持和服務，以確保長期的客戶滿意度和投資回報。我們的全 球校準中心網絡提供符合國家標準的認證校準。我們還提供快捷、優質的維修服務以及對建立實驗室的充分支持。

技術指標：

型號和配件：
