雷達液位計簡介：

雷達液位計是一種微波物位計，它是微波（雷達）定位技術的一種運用。它是通過一個可能量波（脈沖信號或連續調頻信號）的裝置能量波，能量波遇到障礙物，由一個接收裝置接收信號。根據測量能量波運動過程的時間差來確定物位變化情況。由電子裝置對微波信號進行處理，終轉化成與物位相關的電信號。

雷達液位計屬于通用型雷達液位計，它基于時間行程原理的測量儀表，雷達波以運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖在空間以光速傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。

雷達液位計使用注意事項：

雷達液位計對于安裝空間有一定的要求注意介質的介電常數，依據介電常數的大小選擇適合的型號

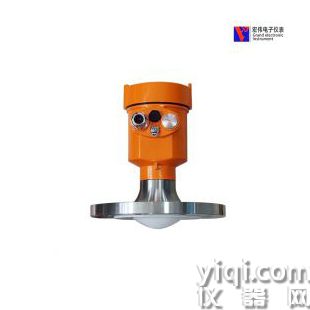

天津 平板喇叭雷達液位計  液位儀表廠家 電氣機械及器材制造業

雷達液位計測量范圍說明

1. 頂部盲區是指物料料面與測量參考點之間的距離。

2. 底部盲區是指纜繩部附近無法測量的一段距離。

3. 頂部盲區和底部盲區之間是有效測量距離。

雷達液位計合理安裝

1.要避開進料口，以免產生虛反射。

2.傳感器不要安裝在拱形罐的中心處，也不能距離罐壁很近安裝，安裝位置在容器半徑的1/2處。

雷達液位計特點：

（1）雷達液位計采用一體化設計，無可動部件，不存在機械磨損，使用周期長。

（2）由于電磁波的特點，不受環境的影響。其測量的應用場合多。

（3）雷達液位計的探頭與介質表面無接觸，屬非接觸測量，能夠準確、快速地測量不同的介質。不受溫度、壓力、氣體等的影響。

（4）雷達液位計適合用于有攪拌器，液面變化無常，多變的場合下。

雷達液位計產品應用：

應用于水泥、電力、冶金、石油、化工、煤炭、等行業。適用于液體、漿液、帶蒸汽液體、高溫以及低介電常數介質、帶攪拌的儲罐和過程容器以及固體料倉。

雷達液位計依據不同的分類原則有不同的分類結果，但主要的分類為兩種，一是依據計量準確度分類，二是依據天線類型分類。

1、按照計量準確度分類，雷達液位計分為計量級和過程級；

2、依據雷達液位計的天線分類，主要有以下幾種：

（1）喇叭口天線

喇叭口天線適用于大多數情況，常見于設計安裝在拱頂儲罐上，其聚焦特性好。此類天線的發射角與喇叭口直徑和頻率相關，相同頻率下，直徑大，其發射角小，聚焦能力比較強。

（2）拋物面天線

拋物面天線尺寸大，電磁波能量集中，量程大，測量精度比較高，但在高溫度下容易在天線上附著結焦。

（3）陣列天線

陣列天線采用平面陣列技術，多點發射源，與單點發射源相比，由于其測量基于一個平面而不是一個確定的點，故方向性比較好，可以與導波管配套使用。

天津 平板喇叭雷達液位計  液位儀表廠家 電氣機械及器材制造業

雷達液位計安裝注意事項

雷達液位計的安裝位置應仔細確定，需要安裝在距離容器壁200毫米以上的位置，雷達液位計安裝距離以容器直徑的1/6左右。不能將雷達液位計安裝在進水管的上方和容器的中間，否則，雷達液位計會接收到多重假回波，干擾正常信號的接收。雷達液位計所安裝的容器，如果為凹形容器或錐形容器，則要注意使用時雷達液位計的雷達波束達到罐底的低點位置。

雷達液位計在使用中要需要注意的事項

1、雷達液位計測量范圍要從它接觸到波束時開始計算，但是如果雷達液位計的罐底部位是凹形，則要從它的低點算起。

2、使用雷達液位計時，要注意被測介質的介質電常數，如果介質為低介電常數，當其處于低液位時，可以將零點定在低液位的點，在使用雷達液位計進行測量時，要考慮腐蝕及粘附的影響，

3、在使用雷達液位計時，應設置一段安全距離附加在盲區上，能夠起到過溢保護作用。

雷達液位計的調試方法

1、通過軟件來測量，雷達液位計上的傳感器都能用軟件來測試。

2、 通過顯示調整模塊來調試雷達液位計。

3、通過手持編程器來進行調試。

雷達液位計的特點

1.雷達液位計采用一體化設計,無可動部件,不存在機械磨損,使用周期比較長。

2. 由于電磁波的特點,不受環境的影響，應用場合比較多。

3. 雷達液位計的探頭與介質表面無接觸,屬非接觸測量探頭不受溫度、壓力、氣體等影響。

雷達液位計的工作原理

雷達傳感器的天線以波束的形式發射電磁波信號，發射波在被測物料表面產生反射，反射回來的回波信號仍由天線接收。發射及反射波束中的每一點都采用超聲采樣的方法進行采集。信號經智能處理器處理后得出介質與探頭之間的距離，終端顯示器進行顯示、報警、操作等。在發射的時間間隔里，天線系統作為接收裝置使用。
