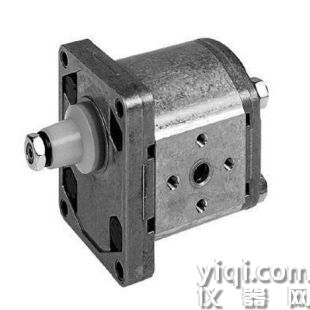

REXROTH齒輪泵AZPF-11-011RCB20MB，上海韋米機電設備有限公司主營銷售產品，原廠原裝，質量保障，現貨庫存，價格優惠；熱誠歡迎新老客戶咨詢購買！

齒輪泵是液壓泵中結構簡單的一種泵，它的抗污染能力強,價格便宜。但一般齒輪泵容積效率較低，軸承. 上不平衡力大，工作壓力不高。齒輪泵的另一一個重要缺點是流量脈動大，運行時噪聲水平較高，在高壓下運行時尤為突出。齒輪泵主要用于低壓或噪聲水平限制不嚴的場合。一般機械的潤滑泵以及非自吸式泵的輔助泵都采用,齒輪泵。

從結構_上看齒輪泵可分為外嚙合和內嚙合兩類,其中以外嚙合齒輪泵應用更廣泛。

外嚙合齒輪泵工作原理

外嚙合齒輪泵由一對完全相同的齒輪嚙合，產生上下體積變化，這就形成了吸油區和壓油區。同時在嚙合過程中嚙合點沿嚙合線移動,把這兩區分開，起配流作用。

泵的排量

泵每轉一周把兩個齒輪上齒谷中的存油排出。如果泵中采用標準齒輪,并取齒谷的容積等于齒部的體積，則齒輪每轉一周排出的體積可近似等于外徑為(mZ+2m)，內徑為(mZ-2m)，厚度為B的圓環體積，即

q=π/4[(mZ+2m)2-(mZ-2m)2]B=2rm2ZB

由于齒谷的體積大于齒部，實際幾何排量還要大一些，故以3.33代替上式中的π較接近實際情況。得q=6.66m2ZB即泵的實際流量為: Q=6.66m2ZBηpv'n

工作原理

液壓泵是靠密封容腔容積的變化來工作的.原動機帶動泵旋轉時,通過一定機構使泵內的密封工作腔的容積發生變化,由配流裝置使密封工作容積輪流和吸油口或壓油口相通,從而使泵進行吸油和排油.

密封容積大→泵吸油 輸入: 轉矩和轉速

密封容變小→泵壓油 輸出: 壓力和流量

基于.上述工作原理的液壓泵叫做容積式液壓泵,液壓傳動中用到的都是容積式液壓泵。

工作原理:

中當凸輪旋轉時,柱塞在凸輪和彈簧4的作用下在缸體內往復運動。當柱塞右移時,密封工作腔的容積變大，產生真空，油箱中的油液在大氣壓力作用下通過單向閥吸入缸體內,實現泵吸油。當柱塞左移時,密封工作腔的容積變小，油液受到擠壓便通過單向閥輸送到系統中去，實現泵壓油。如果偏心輪不斷地旋轉,泵就會不斷地完成吸油和壓油動作,因此就會連續不斷地向液壓系統供油

REXROTH齒輪泵AZPF-11-011RCB20MB

AZPB-32-1.0RCP02MB

AZPB-32-2.0RCP02MB

AZPF-12-004RCB20KB

AZPF-10-004RRR12MB

AZPF-10-004RRR20MB

AZPF-11-004RAB01MB

AZPF-11-005RCB20MB

AZPF-11-008RCB20MB

AZPF-11-008RRR20MB

AZPF-12-008RCB20KB

AZPF-11-011RCB20MB

AZPF-11-016RCB20MB

AZPF-12-022RCB20KB

AZPF-22-028RHO30KB

AZPG-22-032RCB20MB

AZPF-21-022LFB20MB

AZPF-11-004RAB01MB

AZPF-12-004RCB20MB

AZPF-11-005RQR20MB

液壓系統的組成及其作用

一個完整的液壓系統由五個部分組成，即動力元件、執行元件、控制元件、輔助元件（附件）和液壓油。

動力元件的作用是將原動機的機械能轉換成液體的壓力能，指液壓系統中的油泵，它向整個液壓系統提供動力。液壓泵的結構形式一般有齒輪泵、葉片泵和柱塞泵。

執行元件(如液壓缸和液壓馬達)的作用是將液體的壓力能轉換為機械能，驅動負載作直線往復運動或回轉運動。

控制元件(即各種液壓閥)在液壓系統中控制和調節液體的壓力、流量和方向。根據控制功能的不同，液壓閥可分為村力控制閥、流量控制閥和方向控制閥。壓力控制閥又分為益流閥(安全閥)、減壓閥、順序閥、壓力繼電器等；流量控制閥包括節流閥、調整閥、分流集流閥等；方向控制閥包括單向閥、液控單向閥、梭閥、換向閥等。根據控制方式不同，液壓閥可分為開關式控制閥、定值控制閥和比例控制閥。

輔助元件包括油箱、濾油器、油管及管接頭、密封圈、快換接頭、高壓球閥、膠管總成、測壓接頭、壓力表、油位油溫計等。

液壓油是液壓系統中傳遞能量的工作介質，有各種礦物油、乳化液和合成型液壓油等幾大類。

力士樂REXROTH液壓元件應用行業：注塑機、吹塑機、橡膠和發泡機、陶瓷壓機、同步折彎?rùn)C(jī)(折板機),、剪板機(剪床）、沖切/步?jīng)_、金屬壓力機、彎曲/鋸床、機床、食品機械、皮革/鞋機、木材/造紙機械、鋼鐵業/鑄造、壓鑄機/擠壓機、電廠、生態能源（風能-水力-太陽能）設備、油和天然氣工業設備、混凝土泵、路機、鉆井/開采設備、起重機、升降機/叉車、推土機、道路，隧道，水壩工程設備、壓縮機、街道維修設備、模擬器/娛樂設備、卡車、鐵路工程設備、航空工業設備、船舶/航海工業設備、打谷機/噴灑機、拖拉機/收割機。
