同光致發光方案一致，電致發光測試系統以模塊化思路設計，特別適合手套  箱內使用，使用業內旗艦級光譜儀，能夠進行準確的量子效率，亮度，色度等測量， 真正的實現了制備和測試同時進行。EL測試方案共有兩種配置，分別適配不同  的樣品形貌，器件亮度和測試需求。搭配源表和軟件，可以對器件進行更精確的四點法測量。

方案一：集成化程度高，適配無線遙控

自動化測試，3.3寸積分球更適合高亮度樣品，可以根據器件定制專用夾具，且能進行PL擴展。

方案二：高靈活度探針臺方案，單點測試，小體積異形樣品均適用，1.5寸積分球，可以測試低亮度樣品，安裝方便，小巧靈活。

電致發光系統可以通過增加光致發光系統配件，實現電致發光和光致發光的兩種功能，同樣的，光致發光系統也可以通過定制夾具，實現兩種功能。

可測參數：

亮度

色坐標

量子效率

主波長

輻射通量

量子效率隨電流密度的曲線

性能參數：

測試范圍（依配置決定）

亮度：0.01 – 2*106 nit

通量：5*10-6 – 300 lm

350-1100nm

輻射亮度：0.02-2*106 mW/Sr/m2

輻射通量：1*10  – 650 mW 900-1700nm

輻射亮度：300-6*108 mW/Sr/m2

輻射通量：0.02 – 3.5*10  mW

亮度重復性：>98%

主波長重復性：0.5nm

光致量子效率測試結果重復性：5%

電致量子效率測試結果重復性：2%

注：以上測試樣品為標準朗伯體測試結果。

高影響因子論文

1. Chen J, Zhao, Dewei, Li, Chi, et al. All Solution-processed Stable White Quantum Dot Light-emitting Diodes with Hybrid ZnO@TiO2 as Blue Emitters[J]. Scientific Reports, 2014, 4(2):4085.

2. Gong X , Yang Z , Walters G , et al. Highly efficient quantum dot near-infrared light-emitting diodes[J]. Nature Photonics, 2016.

系統特色

適配手套箱的特殊設計

高頻操作部分快裝設計

   不含任何過于尖銳的裝置

  模塊化容易搭建方便進倉

              遙控樣品夾具，無需頻繁穿脫手套

電致發光樣品夾具

快裝結構和高效光學結構設計組合無線遙控，提 高了測試系統的穩定性和測試速度

      高度可定制電致發光夾具，包括同側發光、異側發 光、四線法等特殊器件對應的夾具。

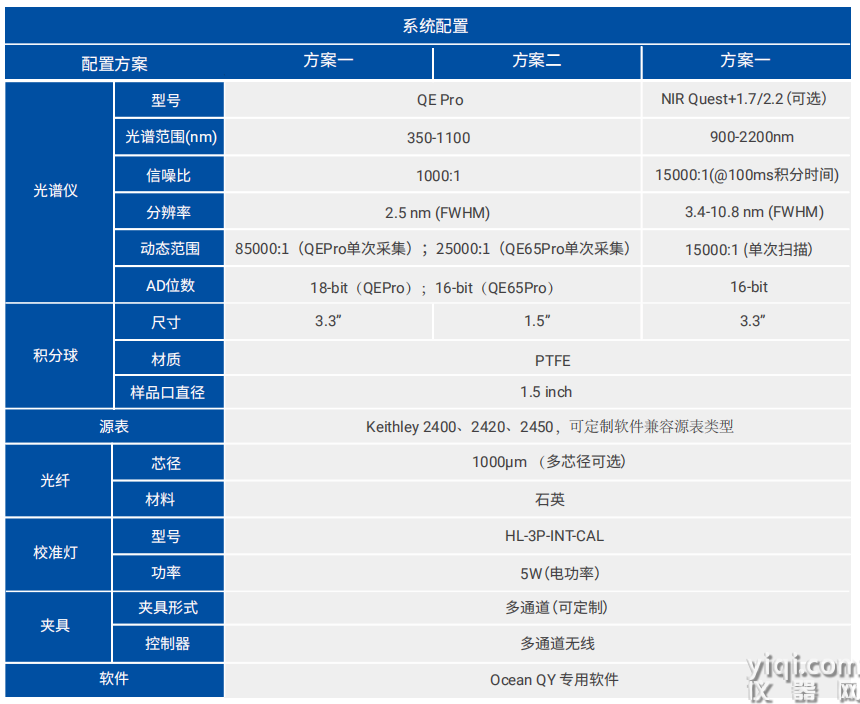

產品參數
