? 頻率范圍 1 Hz ~ 8 / 26.5 / 44 GHz?
? 測量精度（接收機模式）： 前置放大器 OFF：±0.42 dB、前置放大器 ON：±0.59 dB@10 MHz ? SSB 相位噪聲（f=1 GHz）：10 kHz 偏移：<-137 dBc（典型值）、10 MHz 偏移：<-155 dBc（典型值）
? DANL（1 GHz < f ≤ 3 GHz）：-155 dBm / Hz（前置放大器 OFF、典型值）、-169 dBm / Hz（前置放大器ON、典型值）
? TOI ： +25 dBm（1 GHz ～ 3 GHz、典型值）
? 測量點數： 4,000,000 點
? 檢波器（接收機）： Peak（max. / min.）、RMS、AV、QP、CISPR-AVG、RMS-AVG（可以同時顯示4種類的檢波器）
? RF 輸入 ：2 端口（RF2 端口附帶 10 MHz ～ 1 GHz 的脈沖保護）
? 功耗： 最大 300 W（全選件配置時）
? 外形尺寸（W×H×D）： 462 ㎜ × 240 ㎜ × 504 ㎜
? 重量： 最大 25.2 kg

主要特點

? 頻率范圍 ：1 Hz ～ 8 / 26.5 / 44 GHz
? 標準配置新一代時域掃描功能
? 通過 1 GHz 實時帶寬實現壓倒性測量速度
? 出類拔萃的高性能
? 出色的動態范圍和準確度
? 通過基于 FFT 的時域掃描實現超快速測量
? 實時瀑布圖，最高 970 MHz 帶寬（選件）
? 靈敏度 ：-160 dBm（@ 40 GHz、前置放大器開啟時）
? 高效的用戶界面
? 完全符合 CISPR 16-1-1、ANSI C63.2、MIL?STD?461 和 FCC 標準

? 技術參數

型號 ? ? ? ? ? ? ? ? ? ? ? ? ?頻率范圍 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 測量帶寬噪聲指示
ESW8 ? ? ? ? ? ? ? ? ? ? 1 Hz 至 8 GHz ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 1 Hz 至 10 MHz（80 MHz 可選）
ESW26 ? ? ? ? ? ? ? ? ? 1 Hz 至 26.5 GHz ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 1 Hz 至 10 MHz（80 MHz 可選）
ESW44 ? ? ? ? ? ? ? ? ? 1 Hz 至 44 GHz ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?1 Hz 至 10 MHz（80 MHz 可選） ? ? ? ?

? 標準配置新一代時域掃描功能

R&S?ESR 系列中備受好評的高速 TDS 功能進一步進化。實現并行檢波，同時
進行耗時的 QP 檢波和 CISPR-AVG 檢波也不會改變測量時間?，F(xiàn)在可以適應各
種產品標準，這是一個很大的優勢。 ? ? ? ? ? ? ??

? 先進的功能和出類拔萃的高性能

采用可以進行高速測量和高動態范圍測量的預選器。為了降低低頻的高次諧波分量，150 kHz ～ 30 MHz 的?
帶通濾波器可分為2MHz至30MHz和8MHz 至 30MHz，從而實現更高動態范圍的測量。其他還有2.4/ 5GHz
頻段的ISM頻段陷波濾波器、最大 8 MHz 實時分析選件、低底噪（-100 dBm （Typ.-110 dBm）的靈敏度、
40GHz 時 -160 dBm（ Preamp ON 時））等先進功能和出類拔萃的高性能。

? 選件

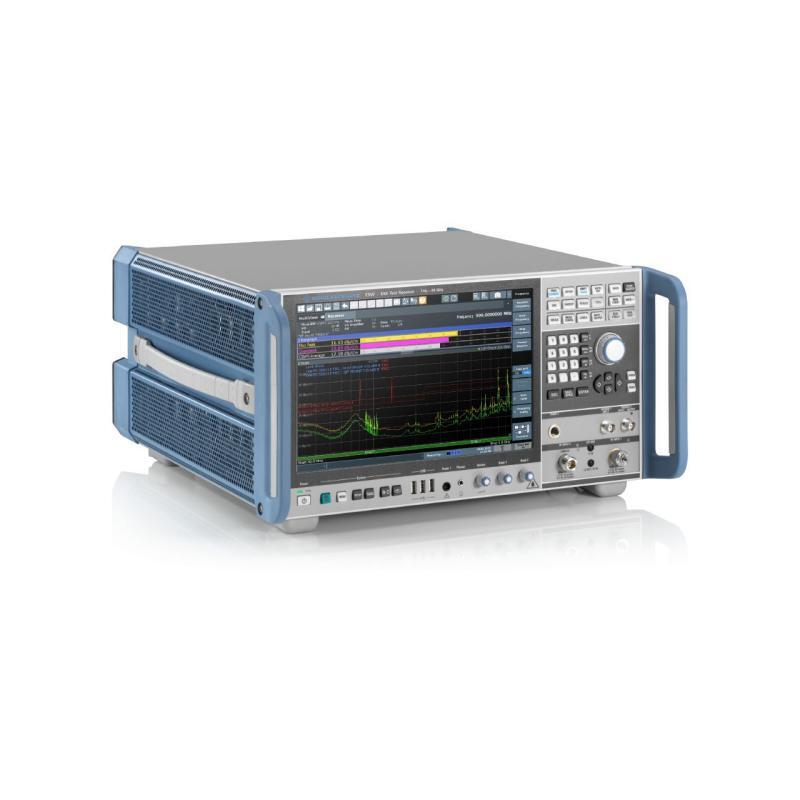

R&S? ESW8：EMI 測試接收機、1 Hz ～ 8 GHz
R&S? ESW26：EMI 測試接收機、1 Hz ～ 26.5 GHz?
R&S? ESW44：EMI 測試接收機、1 Hz ～ 44 GHz?
R&S? ESW-B4：OCXO 高穩晶振?
R&S? ESW-B8：分辨率帶寬 > 10 / 20 / 50 / 80 MHz?
R&S? ESW-B10：外部信號源控制?
R&S? ESW-B21：外部混頻器 LO/IF 接口?
R&S? ESW-B24：前置放大器 150 kHz ～ 8/26/44 GHz?
R&S? ESW-K55：實時分析功能 80 MHz?
R&S? ESW-K58：APD 多通道測量功能?
R&S? ESW-B350：350 MHz FFT 帶寬?
R&S? ESW-B1000：970 MHz FFT 帶寬?

? ? ? ? ? ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
