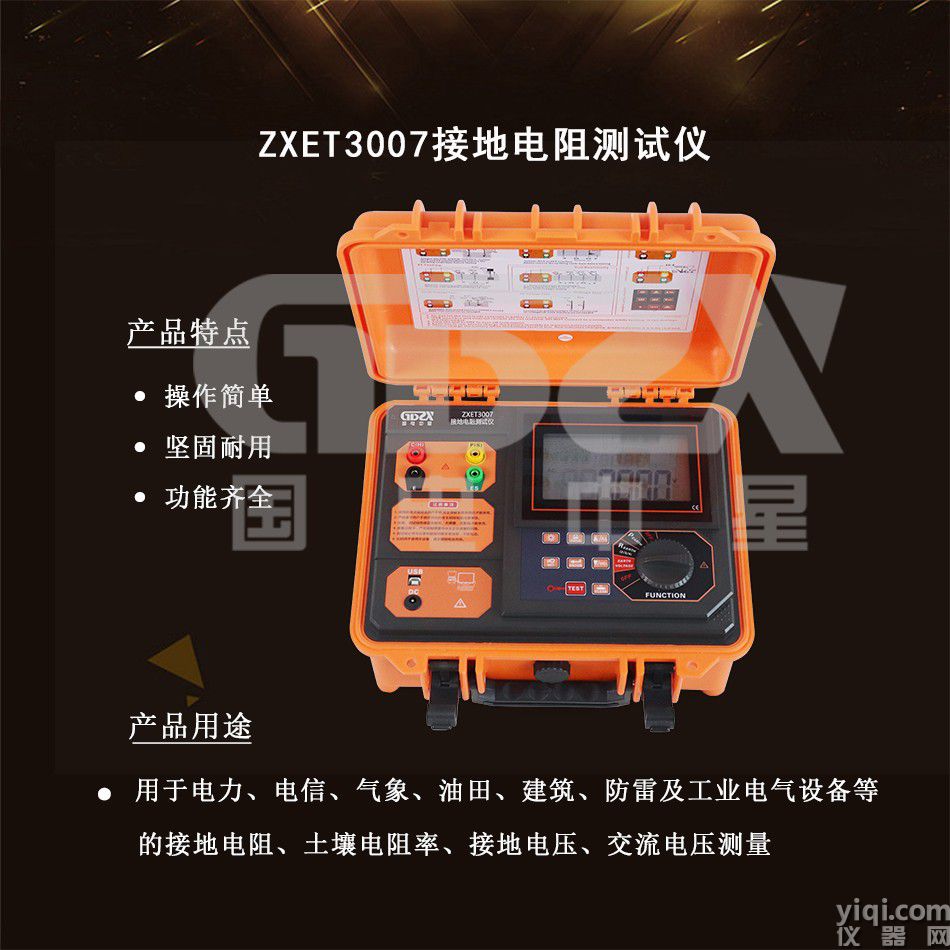

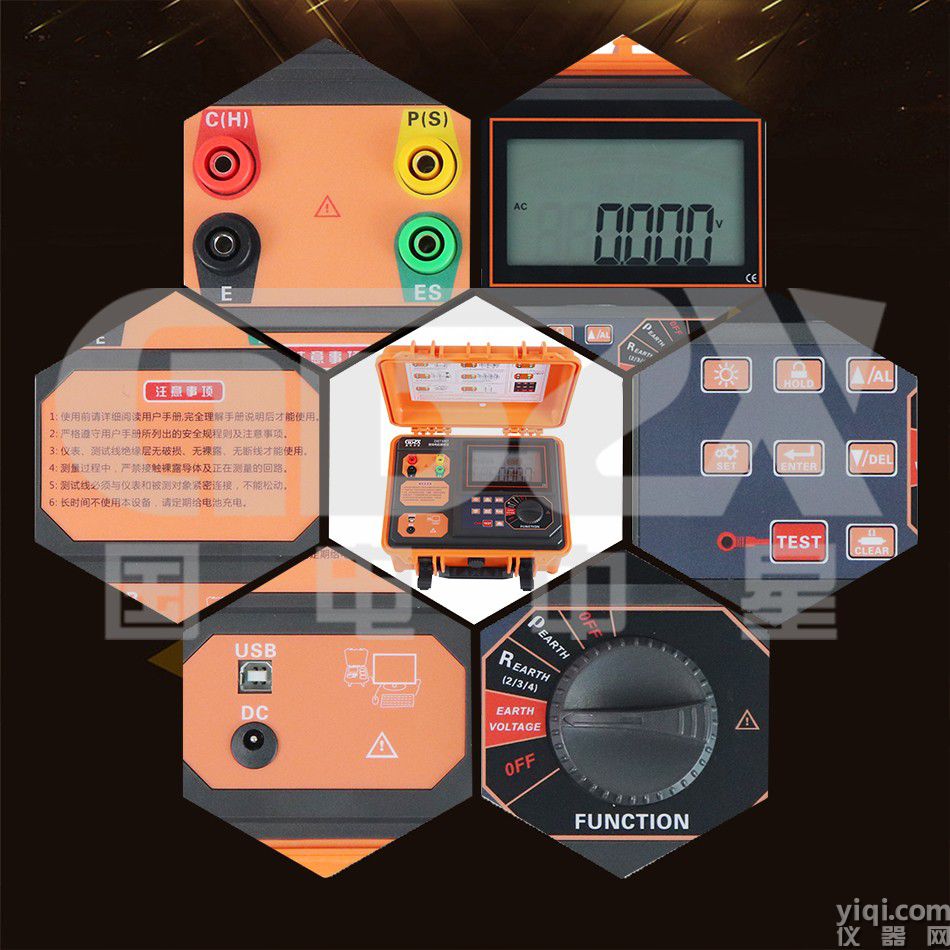

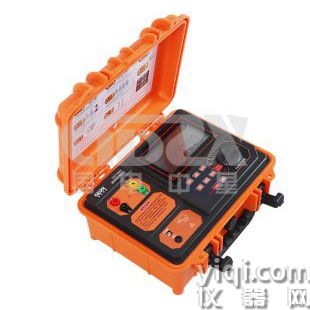

ZXET3007接地電阻測試儀

品牌：武漢國電中星
產地：湖北武漢
供應商報價：面議

武漢國電中星電力設備有限公司更新時間：2025-04-25 11:15:55

銷售范圍售全國

入駐年限第5年

營業執照已審核

同類產品接地/絕緣系列(16件)

立即掃碼咨詢

聯系方式：400-822-6768

聯系我們時請說明在儀器網（m.yn180.com）上看到的!

掃碼分享

為您推薦

詳細介紹

產品簡介

ZXET3007接地電阻測試儀是結合新的防雷接地電阻檢測標準，專為現場測量接地電阻、土壤電阻率、接地電壓、交流電壓而精心設計制造的，測試電流達20mA，采用數字及微處理技術，精密4線法、3線法和簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響減少，提供更加準確的接地電阻值。具有抗干擾能力和環境適應能力，重復測試一致性好，確保長年測量的高精度、高穩定性和高可靠性。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電壓測量。

產品別稱

精密接地電阻測試儀、四線接地電阻測試儀、二三四線接地電阻測試儀、土壤電阻率測試儀

性能特點

1.本儀器由主機、數據軟件、測試線、輔助接地棒、通訊線等組成。
2.主機專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更好，其箱體能承受約200kg的壓力，確保各種環境測試的高精度、高穩定性和高可靠性。
3.主機LCD顯示，具有背光，棒圖指示，一目了然。
4.同時能存儲2000組數據。
5.通過數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能。

技術指標

功能	接地電阻、土壤電阻率測試；接地電壓、交流電壓測試
電源	DC 7.4V 1.8Ah可充鋰電池，電池充滿約8.4V
背光	可控白屏背光，適合昏暗場所使用
測量方式	精密4線、3線法測量、簡易2線測量接地電阻
測量方法	接地電阻：額定電流變極法，測量電流20mA Max
	土壤電阻率：四極法(溫納法)
	對地電壓：平均值整流(P(S)-ES接口間）
量程	二三四線法測量接地電阻(R)：0.000Ω～300000Ω
	土壤電阻率(ρ)：0.00Ωm～9000kΩm
	接地電壓：AC 0.0～100.0V
精度	二三四線法測量接地電阻(R)： ±2%rdg±5dgt （0.000Ω～29.999Ω） ±2%rdg±3dgt （30.00Ω～2999.9Ω） ±4%rdg±3dgt （3000Ω～300000Ω）



	土壤電阻率(ρ)：根據R的測量精度而定（ρ=2πaR a:1 m～100m；π=3.14）
	接地電壓： ±2%rdg±3dgt
	注：1、rC max或rP max時的附加誤差≤±5%rdg±5dgt。(rC max:4kΩ+100R＜50kΩ, rP max:4kΩ+100R＜50kΩ) 2、5V干擾電壓時的附加誤差≤±5%rdg±5dgt。

測試電壓波形	正弦波
測試頻率	128Hz/111Hz/105Hz/94Hz(自動選頻)
短路測試電流	AC 20mA max
開路測試電壓	AC 40V max
電極間距范圍	1m～100m
換擋	接地電阻：0.000Ω～300000Ω全自動換檔
換擋	土壤電阻率：0.00Ωm～9000kΩm全自動換檔
LCD	6位LCD顯示，白屏背光
LCD尺寸	128mm×75mm
LCD顯示域	124mm×67mm
測量指示	測量中LED閃爍指示，LCD倒計數，進度棒圖指示
充電指示	充電時充電器上的指示燈亮紅色，充滿后亮綠色
尺寸	儀表尺寸：長寬高320mm×275mm×145mm
尺寸	外包裝尺寸：長寬高400mm×245mm×335mm
標準測試線	4條：紅色15m，黑色15m，黃色10m，綠色10m各1條
簡易測試線	2條：紅色1.6m，黑色1.6m各1條
輔助接地棒	4根：φ10mm×150mm
測量時間	對地電壓：約2次/秒；接地電阻：約7秒/次；土壤電阻率：約7秒/次
測量次數	5000次以上(短路測試，測1次，停30秒再測)
線路電壓	AC 600V以下測量
通訊接口	具有RS232接口，存儲數據可以上傳電腦，保存打印
通訊線	RS232通訊線1條，長1.5m
數據保持	保持?jǐn)?shù)據時“HOLD"符號指示
數據存儲	2000組，“MEM"存儲指示，顯示“FULL"表示存儲已滿
數據查閱	查閱數據時“READ"符號指示
溢出顯示	量程溢出時“OL"符號指示
干擾測試	自動識別干擾信號，干擾電壓高于5V“NOISE"符號指示
輔助接地測試	具有輔助接地電阻值測試功能，0.00kΩ～30.00kΩ(100R+rC<50kΩ，100R+rP<50kΩ)
報警功能	測量值報警設定值時，“嘟--嘟--嘟--"報警提示
電池電壓	當電池電壓不足時，電池電壓低符號顯示，提醒給電池充電。
自動關機	開機15分鐘后自動關機
工作電流	待機：25mA Max(背光關閉)；背光：25mA Max(單獨背光耗電)；測量時：150mA Max(背光關閉)
質 量	儀表：2.66kg(含電池)
質 量	總質量：6.88kg(含包裝)
工具箱	專用工具箱設計，可承重200kg
工作溫濕度	-10℃～40℃；80%rh以下
存放溫濕度	-20℃～60℃；70%rh以下
過載保護	測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒
絕緣電阻	20MΩ以上(電路與外殼之間500V)
耐壓	AC 3700V/rms(電路與外殼之間)
電磁特性	IEC61326(EMC)
適合安規	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)； IEC61010-031；IEC61557-1(接地電阻)；IEC61557-5(土壤電阻率)；JJG 366-2004(接地電阻表)。
