結構設計

• 箱體材質

• 外箱：通常采用防銹處理的冷軋鋼板烤漆或 SUS304 不銹鋼材質，具有良好的防銹、耐腐蝕性能，外觀美觀且經久耐用。

• 內箱：一般選用 SUS304 不銹鋼板，表面光滑，不易生銹，便于清潔，同時有利于保證箱內溫度均勻性。

• 保溫材質：多采用聚胺脂硬質發泡或超細玻璃纖維綿等，隔熱效果優良，能有效減少熱量散失，維持箱內溫度的穩定。

• 觀察窗：門上設有大面積的透明觀察窗，一般為雙層中空鋼化玻璃材質，可視范圍大，隔熱性能好，部分還帶有 LED 照明燈，方便在試驗過程中清晰地觀察內部情況。

• 試樣架：配備高度可調和移動方便的試樣架，用于放置測試產品，可根據測試需求靈活調整位置和高度，確保產品在試驗過程中處于合適的測試位置。

• 引線孔管：在箱頂有標準引線孔管，方便用戶向箱內引入傳感器線、檢測電纜等類型引線。

控制系統

• 控制器：主控制器一般采用進口的高精度液晶顯示觸摸按鍵溫度控制器，如日本 “OYO” 雙回路控制器等。該控制器采用液晶顯示觸摸屏，可顯示設定參數、試驗曲線、運行時間、加熱器工作狀態等，還具備 PID 參數自整定功能。

• 控制程序：編制采用人機對話方式，僅需設定溫度，就可實現制冷機自動運行功能。控制系統具備完善的檢測裝置，能自動進行詳細的故障顯示、報警，還配置 485 通訊接口及運行軟件，方便數據傳輸和遠程控制。設定精度方面，溫度可達 0.1℃，時間為 1s，用戶程序容量一般為 10×99 段，運行方式有程序運行和恒定運行兩種。

制冷系統

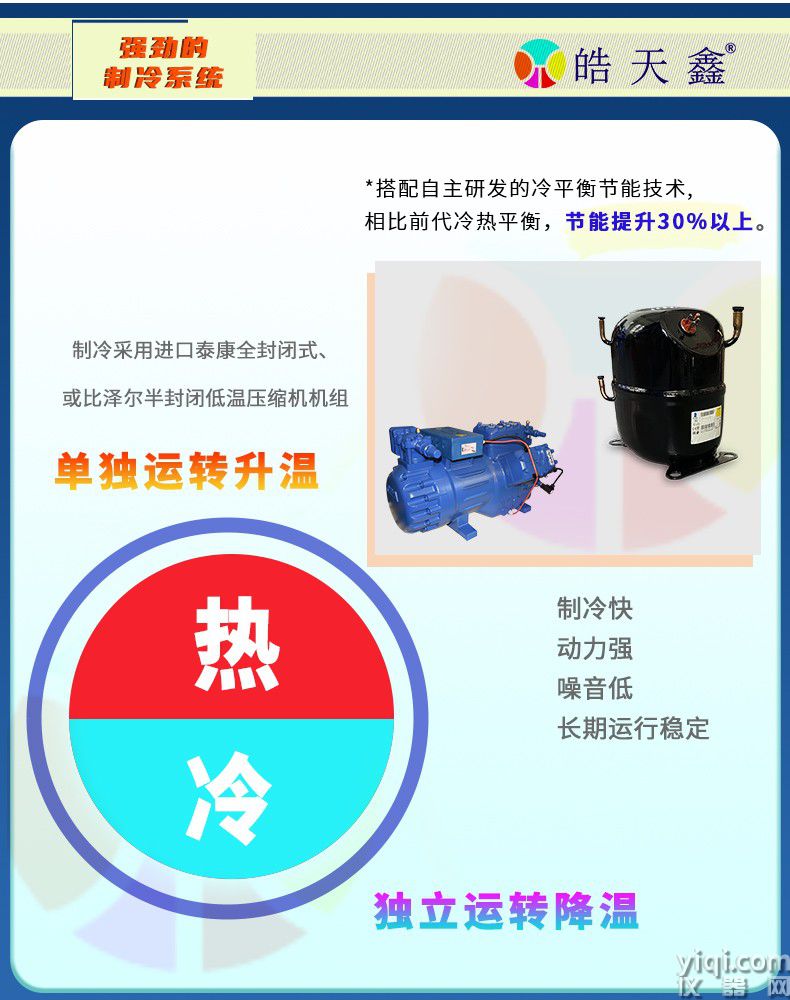

• 壓縮機：為了保證試驗箱降溫速率和溫度的要求，通常采用一套進口的全封閉壓縮機所組成的二元復疊式風冷制冷系統，如法國 “泰康” 壓縮機等。復疊式制冷系統包含一個高溫制冷循環和一個低溫制冷循環，其連接容器為蒸發冷凝器，通過能量傳遞將工作室內熱能傳遞出去，實現降溫目的。

• 制冷工作原理：高低制冷循環均采用逆卡諾循環，由兩個等溫過程和兩個絕熱過程組成。制冷劑經壓縮機絕熱壓縮到較高壓力，消耗功使排氣溫度升高，之后經冷凝器等溫地和四周介質進行熱交換，將熱量傳給四周介質，再經閥絕熱膨脹做功，使制冷劑溫度降低，通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低，循環往復達到降溫目的。
