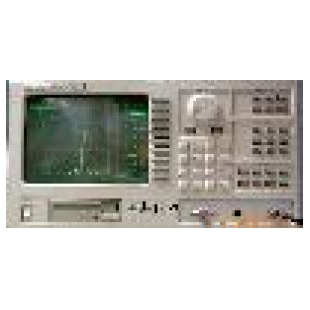

HP3588A 供應 HP3589A矢量網絡測量

歐陽R:13537；；229325

完整的頻譜和矢量網絡測量(HP 3589A)

窄帶測量快幾百倍

頻譜的精度達0.2db.網絡的精度為0.05 db

對猝發信號可選用的時間選通頻譜分析(HP 3589A)

附有二端口50歐/75歐S參數測試裝置

80-112 db動態范圍

完整的頻域分析

HP3588A/HP3589A提供綜合的頻域測量,并以10Hz-150MHz的頻率范圍覆蓋基帶. HP3588A有它的全

合成蹤發生器提供高性能頻譜測量和簡單的標量網絡測量. HP3589A增加了完整的矢量網絡測量

.對RF和微波下變頻信號的支持,附屬的50歐/75歐S參數測試裝置和可選用和時間選通頻譜分析.

 的速度和分辨率

用普通掃頻調諧式分析儀進行的窄分辨率帶寬測量通常需要長的測量時間.這可能延長開發時間和增

加測試費用.相反, HP3588A/HP3589A設立了新的速度標準,而同時提供高得多的頻率分辨率.

利用這種分析儀的全數字分辨帶寬濾波波器,可能進行更快的測量.它們提供了改進的波形因數和測量

的掃描特性.打描速度比普通分析儀快4-40倍.獨特的快速傅氏變換(FFT)”窄帶縮放”工作方式使測量

加快達400倍,并在150MHz范圍的任何地方提供1Hz-40KHz的頻率區間.HP3589A還通過與微波分析儀,接

收機或下變頻器相聯想系的增強特點,使微波頻率上的窄帶測量獲得這種速度和分辨率.網絡功能全面

由于設計任務常要求與頻譜分析一道來測量網絡或阻抗,故HP3589A還為網絡的綜合分析提供了完整的

特性和測量附件.相位測量功能包括群延遲,極坐標圖和Smith圓圖格式以及相位斜率或電長度補償.用

標準的HP3589A能在50歐/75歐環境下進行所有常規傳輸測量.對于音頻或 分析.分析儀還完成對數

掃描并增加了1M歐輸入.50歐/75歐測試裝置均可用于全面的二端口網絡分析.測試裝置能對VSWR,回波

損耗,阻抗,方向性以及其它傳輸和反射參數進行方便而 的測量.為了確保經過電纜和夾具后仍有

佳精度,還提供了全面的測量校準/誤差修正功能.性能上可與專用網絡分析儀相比擬.猝發信號分析在各

式應用如通信,磁盤磁動器,視頻,聲納,超聲和光電子學中,  可發現猝發信號或時變信號.HP3589A的時間

選通頻譜分析選件正是用于這類動態信號.只在復合信號的”  有效”或所需要的部分觸發分析儀,以便進

行測量,提供諸如信噪比和失真這些一般性的測量.用普通頻譜分析儀往往不可能準確測量這類重復的猝發信

號.測量自動化和方便的特性可選用的HPInstrument BASIC(HP BASIC的子集)在這類分析儀內部運行.以進行

重復測量,生成常規顯示和測試序列,利用”鍵入---記錄”特性,自動對分析儀編程.在實際測量期間.通過記

下按動過的鍵來建立完整的可執行程序.HP 3589A包括一組對測量結果進行PC分析磁盤公用程序,還包括標準

PC型鍵盤接口.現有可選用的PC鍵盤可以各種語言用于HP 3589A.
