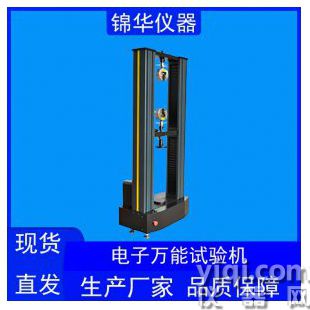

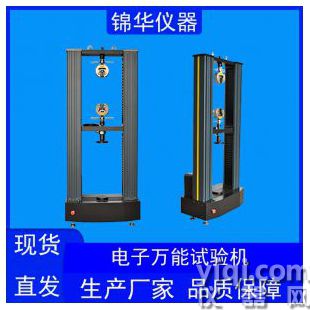

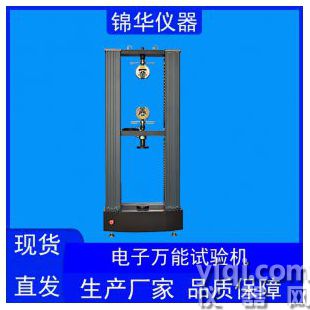

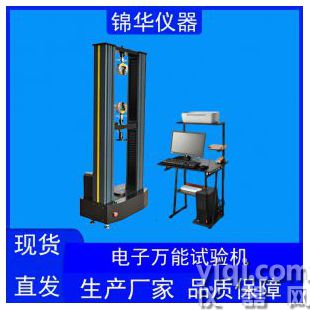

WDW-10KN微機控制電子萬能試驗機可對金屬、非金屬及復合材料進行力學性能測試和分析研究，可進行各種絕緣材料的拉伸、壓縮、彎曲、剪切等項目的檢測，符合國標GB/T 228-2021，可得到試驗力、彈性模量、屈服強度等所要求的試驗數據。廣泛用于航天航空、石油化工、機械制造、車輛制造、電線電纜、紡織纖維、塑料橡膠、陶瓷建材、食品、醫藥包裝、金屬材料及制品等行業。

產品特征：

u 本試驗機是由加載系統，傳動系統，數據采集、處理、控制、顯示系統等組成。該機采用立式結構，配有嵌入式高性能單片機控制器，計算機微機控制，全中文顯示及操作界面，信息顯示直觀、易讀，界面操作按鍵豐富，使用戶更簡單地使用和維護，完全根據習慣性的提示界面操作，完成系統參數設置。采用全數字交流伺服電機和精密減速傳動，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。

u 整機采用全數字數據采集處理系統，通過計算機控制、采集、分析和處理試驗數據，繪制應力-應變、力-時間、應力-位移等曲線，并可打印試驗報告，控制器在試驗階段可以高速采樣數據，試驗過程中能動態實時顯示曲線；軟件能計算處理標準規定的扭轉性能：彈性模量、屈服強度、抗拉強度等力學數據。

產品結構特征:

u 主機：采用立式結構，主要受力零部件采用整體加厚鋼板，鋼板選用優質碳素結構鋼，其它主要部件均選用相同鋼材，需要時則進行相應熱處理，確保設備的整機剛性達到長期使用的要求，減少維修帶來的各種影響。

u 動力系統：采用全數字交流伺服控制電機和驅動器作為動力輸出，伺服系統具有控制精度高和響應頻率高的特點，可保證傳動系統效率高，噪音低，傳動平穩，且加載均勻、穩定。

u 傳動系統：采用精密同步帶減速傳動，保證傳動的均勻、穩定及傳動高效和精度；采用原裝進口高強度無間隙精密滾珠絲杠，提高了傳動效率和位移、速度精度。滿足調整空間內任意調節，過程高速且噪音低。

u 測量系統：采用高精度、高穩定性的負荷傳感器，保證全程分辨率不變，線性良好，重復性可靠；可根據需要配備多個負荷傳感器，實現多范圍的試驗力測量；

u 閉環測量控制系統：采用全數字閉環控制系統，配合計算機軟件，通過LCD液晶顯示系統，同步顯示并進行數據處理，試驗結束后可通過圖形處理模塊對曲線進行放大、縮小觀察，數據再分析、編輯，產品性能達到國際先進水平。

u 設備具有多種過載保護、限位保護等安全措施，保證設備的安全使用。

測控軟件特征:

u 電子萬能試驗機專用軟件，Windows操作平臺；

u 全中文人機對話用戶界面，操作方便；

u 試驗數據和特性曲線，隨著試驗進程實時動態顯示；

u 同組試驗特性曲線可迭加、再現、比較；

u 試驗曲線可局部放大，任意存取，分段分析；

u 具有負載量程全程不分檔功能；

u 全自動試驗程序控制，材料性能指標分析、報表打印和數據庫管理；

u 可按照用戶制定的格式打印報表；

u 采用人機交互方式分析計算被試材料的機械性能指標，可自動計算最大試驗力、彈性模量、屈服強度、抗拉強度、延伸率、非比例伸長應力等，也可人工干預分析過程，提高分析的準確度；

u 試驗數據采用數據庫管理方式，自動保存所有試驗數據和曲線，可按用戶要求格式打印試驗報告；

技術參數:

最大負荷： 10KN

試驗機級別： 1 級

試驗空間： 雙空間

空間分布： 上部拉伸

                  下部壓縮

試驗力測量范圍： 0.4%-100%FS

試驗力示值相對誤差： ±1%以內

試驗力分辨力：  1/500000FS

位移分辨力：  0.05μm

位移示值相對誤差： ±1%以內

試驗空間zui大寬度： 400mm

zui大拉伸空間： 750mm

ZUI大壓縮空間： 1000mm

橫梁移動速度調節范圍： 0.01～500 mm/min

橫梁移動速度相對誤差： ±1%以內

壓盤： φ100mm

安全保護： 力過載保護，位移限位保護等

電源：  AC 220V±10％、50Hz

總功率： 0.75KW

外形尺寸： 730*420*1800mm

重量： 約150KG

符合標準:

該設備符合多項國家和國際標準：GB/T 16491-2008、GB/T 2611-2007、JB/T 7406.1-1994、JJG 139-2014、ASTM A370、JB/T 6147-2007、GB/T 22066-2008、GB/T 16825.1-2008
