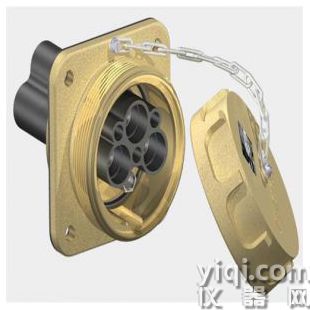

直流車輛插座量具 圖A.2 GBT20234.3-2015

生產單位：深圳陽光悅達科技有限公司

一.概述：

是依照GBT 20234.2-2015 電動汽車傳導充電用連接裝置 第2部分：交流充電接口  附錄A 充電接口結構尺寸

GB/T 20234.3-2015 電動汽車傳導充電用連接裝置 第3部分 直流充電接口 附錄A 充電接口結構尺寸

GBT 34657.1-2017 電動汽車傳導充電互操作性測試規范 第1部分 供電設備

測試方法及步驟：

a)使用參考附錄B規定的專用量規、分度值為0.02mm的游標卡尺或類似度量儀器分別對直流充電接口（車輛插頭、車輛插座）、交流充電接口（供電插頭、供電插座、車輛插頭、車輛插座）的關鍵尺寸進行檢查；

b)如使用參考附錄B規定的專用量規進行測試，其插入力應不大于GB/T 20234.1—2015中6.4規定的最大拔出力。所有量規的粗糙度全部為0.8，硬度為HRC58~62，量規的平行度、垂直度和對稱度等形位公差按GB/T 1184中規定公差H級。

合格評判：

—直流充電接口（車輛插頭、車輛插座）的結構尺寸應符合GB/T 20234.3—2015附錄A 的規定；

—交流充電接口（供電插頭、供電插座、車輛插頭、車輛插座）的結構尺寸應符合GB/T 20234.2—2015附錄A的規定。

三.量規技術特點：

量規結構及有關圓弧通過CAD及UG的計算及優化，再通過電腦機床的加工，形成無傳統聯接件的裝配結構，量規的表面粗糙度都在0.2μm ~0.6μm之內（優于標準要求0.8μm）；

3) 國家相關權威計量部門專業計量并出具計量報告，嚴格保證生產的每一個量規的尺寸、結構都符合相關標準的要求；

▲4) 量規采用防銹能力強進口高硬質合金制作，以保證足夠高的抗阻特性(否則不符合標準要求)，量規高耐磨、抗腐蝕、外形美觀；

5) 量規洛式硬度達HRC70～75，超過標書HRC65°的要求，壽命提高3～4倍；

四.量規清單：

1 車輛插頭結構量具 圖A.1

2 車輛插頭結構最大拔摸量具 圖A.1

3 車輛插頭結構最小拔摸量具 圖A.1

4 車輛插座量具 圖A.2

5 車輛插座結構最大拔摸量具 圖A.2

五.更多量規資訊：

真誠的感謝您能點擊進入該網頁，查看和了解陽光悅達科技生產的直流車輛插座量具 圖A.2 ，如果您想了解更多關于GB/T20234.2-2015，GB/T20234.3-2015，GB/T34657.1-2017等標準要求的量規清單，歡迎您隨時來電來函溝通。
